4.3.2 後扉の軸位置変更手順
1 ラックから後扉を取り外します。
扉を約 90°開けます。扉を上に持ち上げ、ラック本体側ヒンジから扉側ヒンジ
（ピン）を抜いて、扉を横にずらして取り外します。
注） 扉の取り付け、取り外しの際に、扉とラックの隙間に指などを挟まないように
注意してください。
後扉のヒンジ用切り欠き部には開閉角度規制用曲げがあるため、扉を横にずら
して外しにくい場合があります。
2 ラック本体側の金具類を取り外します。
・ M6 ネジを外して上下の本体側ヒンジを取り外します。
・ M6 六角穴付き止めネジを外して上下のヒンジ用バーナットを外してください。
・ 中央付近のロック受けを取り外し、コアラットを取り外してください。
（モデル 2724/2737/2742/2616/2624 の場合）：
M6 ネジを外して、中央付近のロック受けを外し、M6 コアラットを取り外して
ください。
（モデル 2642 の場合）：
M5 サラネジを外して、中央付近のロック受けを外し、M5 コアラットを取り外
してください。
コアラットの取り外し手順については、「4.2 コアラットの取り付け / 取り外し手
順」を参照してください。
取り外した部品およびネジ類は後ほど使用しますので、紛失しないように注意し
てください。

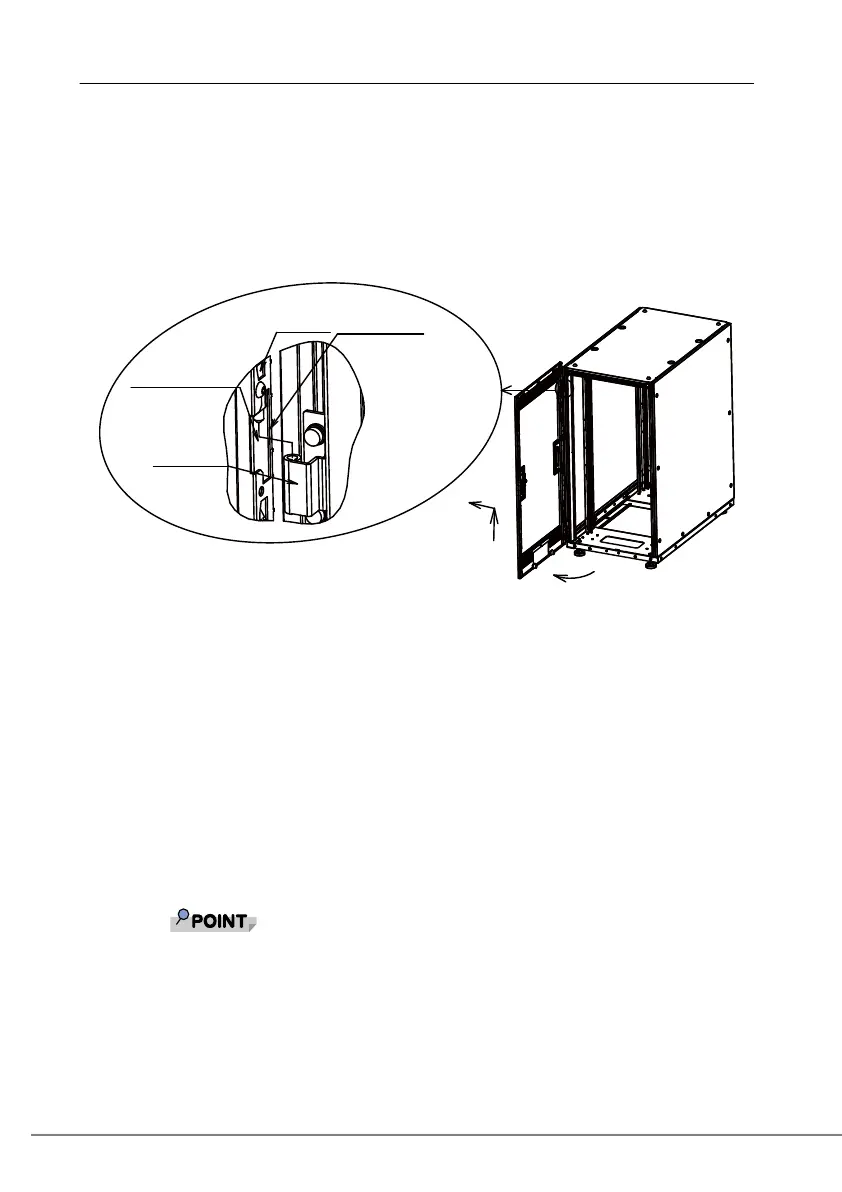

ᮏయഃࣄࣥࢪ
ᡬഃࣄࣥࢪ
ࣄࣥࢪ⏝ษࡾḞࡁ㒊
㛤㛢ゅᗘつไ⏝᭤ࡆ
