4 ラック設置後の取り扱いについて 53
J

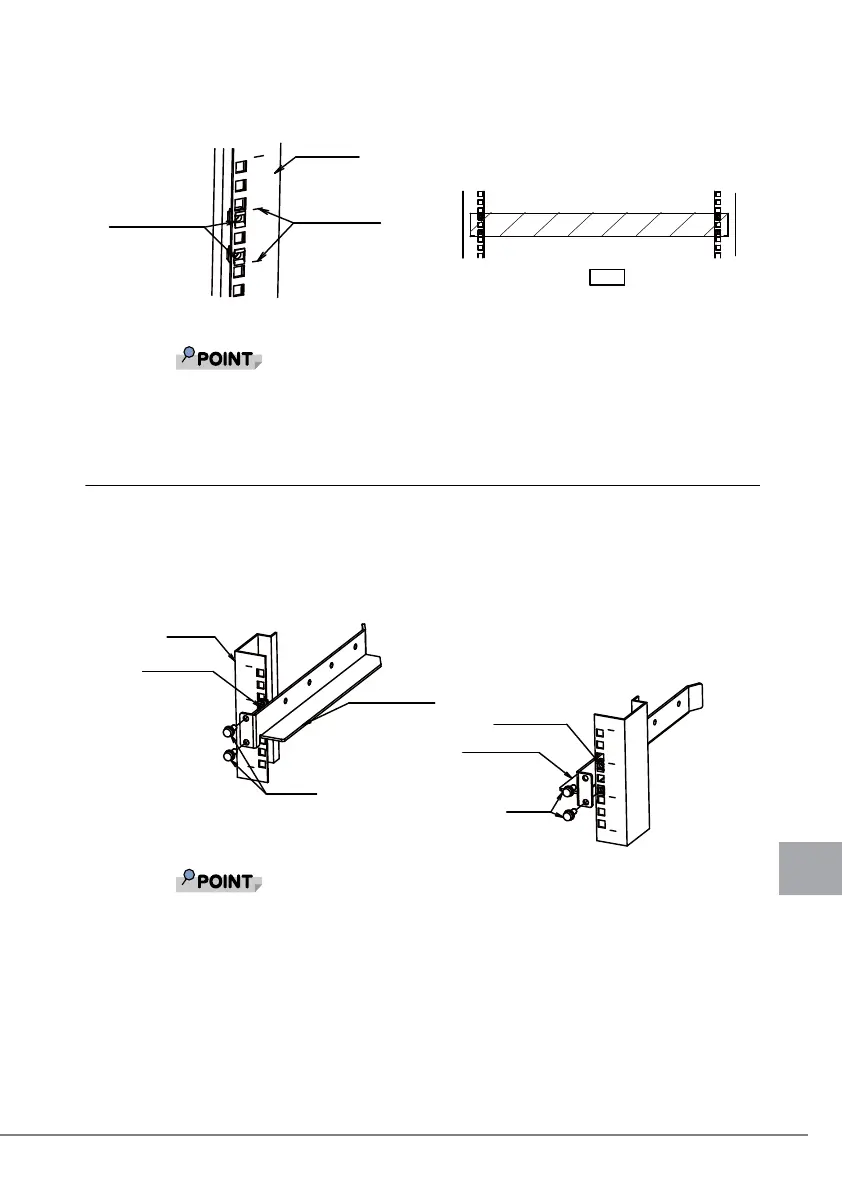

2 後扉を開け、後側のラックの柱に M6 ケージナットを取り付けます。
取り付け位置はテーブル搭載位置（1U の高さ）のロケーション線間にある角穴
3ヶの上下 2ヶ所、左右合計 4ヶ所となります。
前後左右にて M6 ケージナットの取り付け位置が高さ方向でずれないようにして
ください。
4.4.2 リヤブラケットの取り付けとテーブルの仮置き
1 「4.4.1 ケージナットの取り付け」手順 2 で取り付けた後側の M6 ケージ
ナットを利用して、リヤブラケット R とリヤブラケット L をラックの柱
に仮固定します。
固定には M6 ネジを使用します。
次の手順 2 で、リヤブラケット L とリヤブラケット R にテーブルを載せます。テー
ブルを載せた際に落下しない程度に仮固定してください。
リヤブラケット L、リヤブラケット R の取り付け向きに注意してください。
ᚋഃ
ᦚ㍕⨨8
ࣛࢵࢡࡢᰕ
ࣟࢣ࣮ࢩࣙࣥ⥺
0ࢣ࣮ࢪࢼࢵࢺ
0ࢣ࣮ࢪࢼࢵࢺ
0ࢣ࣮ࢪࢼࢵࢺ
0ࢿࢪ
0ࢿࢪ
ࣜࣖࣈࣛࢣࢵࢺ㹐
ࣜࣖࣈࣛࢣࢵࢺ㹊
ࣛࢵࢡࡢᰕ
