4 ラック設置後の取り扱いについて 65
J
4.6.1 ケージナットの取り付け
M5 ケージナットをラックの柱（前後）に取り付けます。
ケージナットの取り付け方法については、「4.1 ケージナット取り付け / 取り外し手順」を
参照してください。

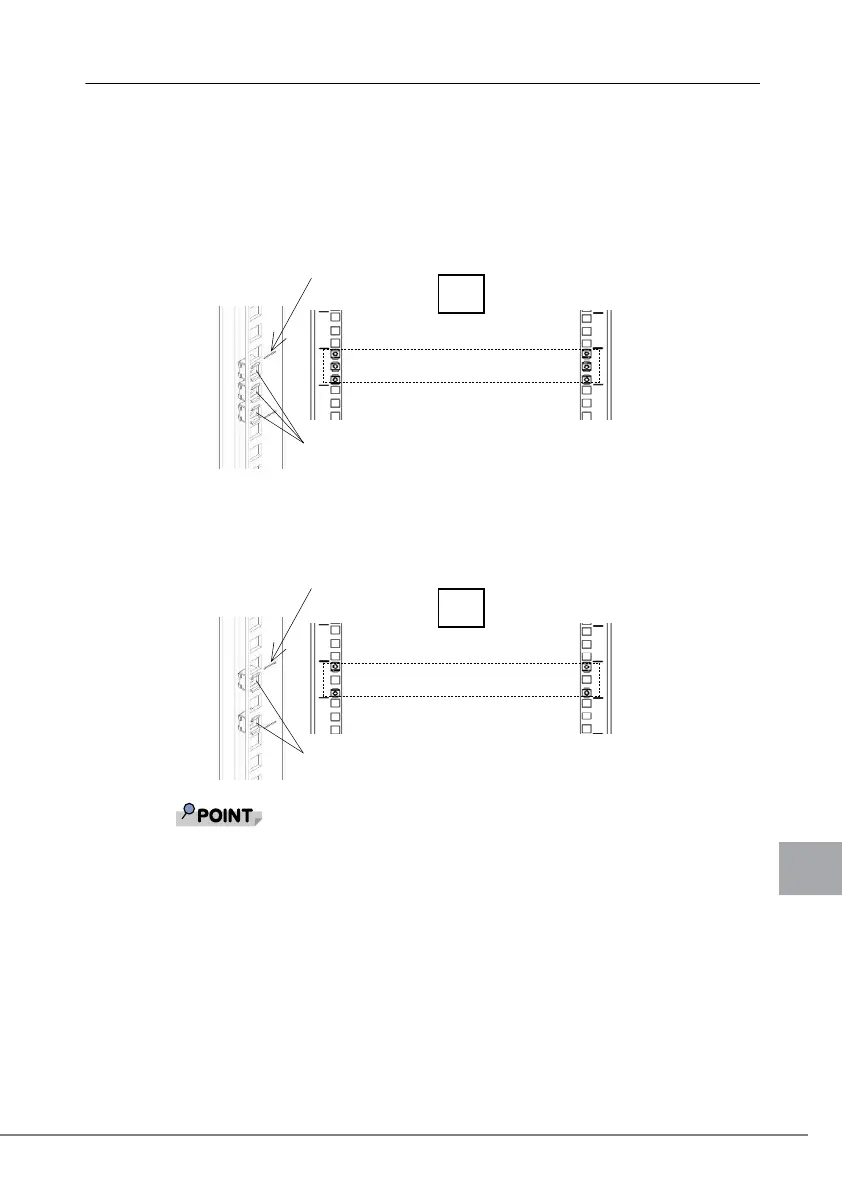

1 前側のラックの柱に M5 ケージナットを取り付けます。
ラック前側の取り付け位置は、テーブル搭載位置（1U の高さ）のロケーション線
間にある角穴 3ヶ所、左右合計 6ヶ所となります。
2 後側のラックの柱に M5 ケージナットを取り付けます。
ラック後側の取り付け位置は、ロケーション線間にある角穴 3ヶの上下 2ヶ所、左
右合計 4ヶ所となります。
前後左右にて M5 ケージナットの取り付け位置が高さ方向でずれないようにして
ください。
೨
タ⟎㧔7㧕
/ ࠤࠫ࠽࠶࠻
ࡠࠤ࡚ࠪࡦ✢
タ⟎㧔7㧕
ᓟ
/ ࠤࠫ࠽࠶࠻
ࡠࠤࠪ
࡚ࡦ✢
