Installation
Français
Recommandations relatives aux réseaux photovoltaïques
● Les panneaux solaires peuvent être interconnectés en série ou en parallèle dans un réseau photovoltaïque
(PV). Il est recommandé de n’utiliser qu’un seul type de panneaux (avec des paramètres identiques) dans un
réseau.
Par exemple :
o Connexion de deux ou plusieurs panneaux 165 W (FSFP16MW2-BL) en série ou en parallèle 
o Connexion de deux ou plusieurs panneaux 180 W (FSFP18MW-BL) en série ou en parallèle 
o Connexion de deux ou plusieurs panneaux 370 W (FSFP37MW2-BL) en série ou en parallèle 
● Il n’est pas recommandé de mélanger les panneaux solaires en série ou en parallèle, car cela réduirait la
production et l’ecacité globales de l’installation photovoltaïque.
Par exemple :
o Connexion d’un panneau 165 W à un panneau 180 W ou 370 W en série ou en parallèle

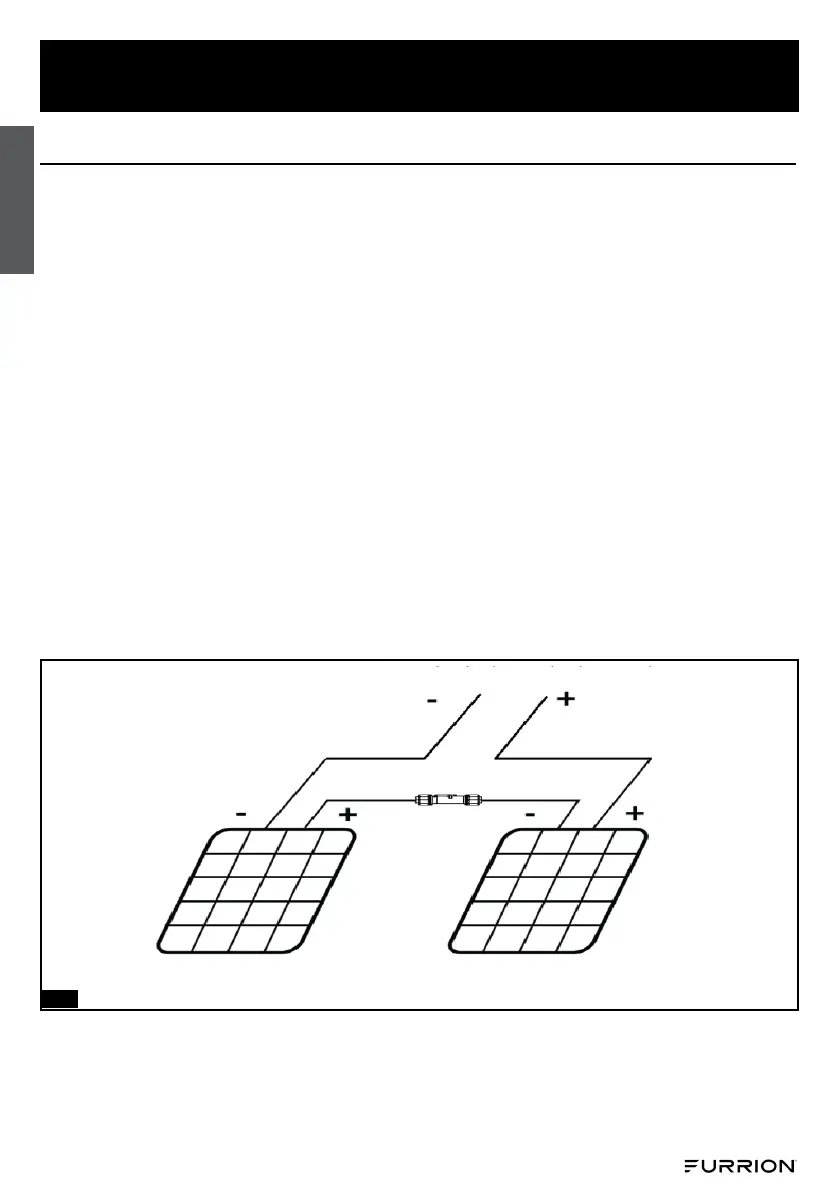

● Dans une conguration en série, la borne négative du premier panneau solaire est connectée à la borne
positive du deuxième panneau et ainsi de suite en guirlande (voir gure ci-dessous). Il en résultera une
addition de la tension de sortie et de la puissance des panneaux dans le réseau et le courant de sortie du
réseau total restera le même que le courant de sortie d’un seul panneau solaire.
Par exemple :
o Considérons un réseau photovoltaïque composé de deux panneaux solaires Furrion 165 W (PN :
FSFP16MW2-BL) connectés en conguration série.
Fig. 7Fig. 7
Panneau solaire 1
PN: FSFP16MW2-BL
Panneau solaire 2
PN: FSFP16MW2-BL
Vers le régulateur de charge solaire
