ONTVANGER EN SERVO INSTALLATIE
Sluit de ontvanger en servo's aan volgens onderstaand schema.

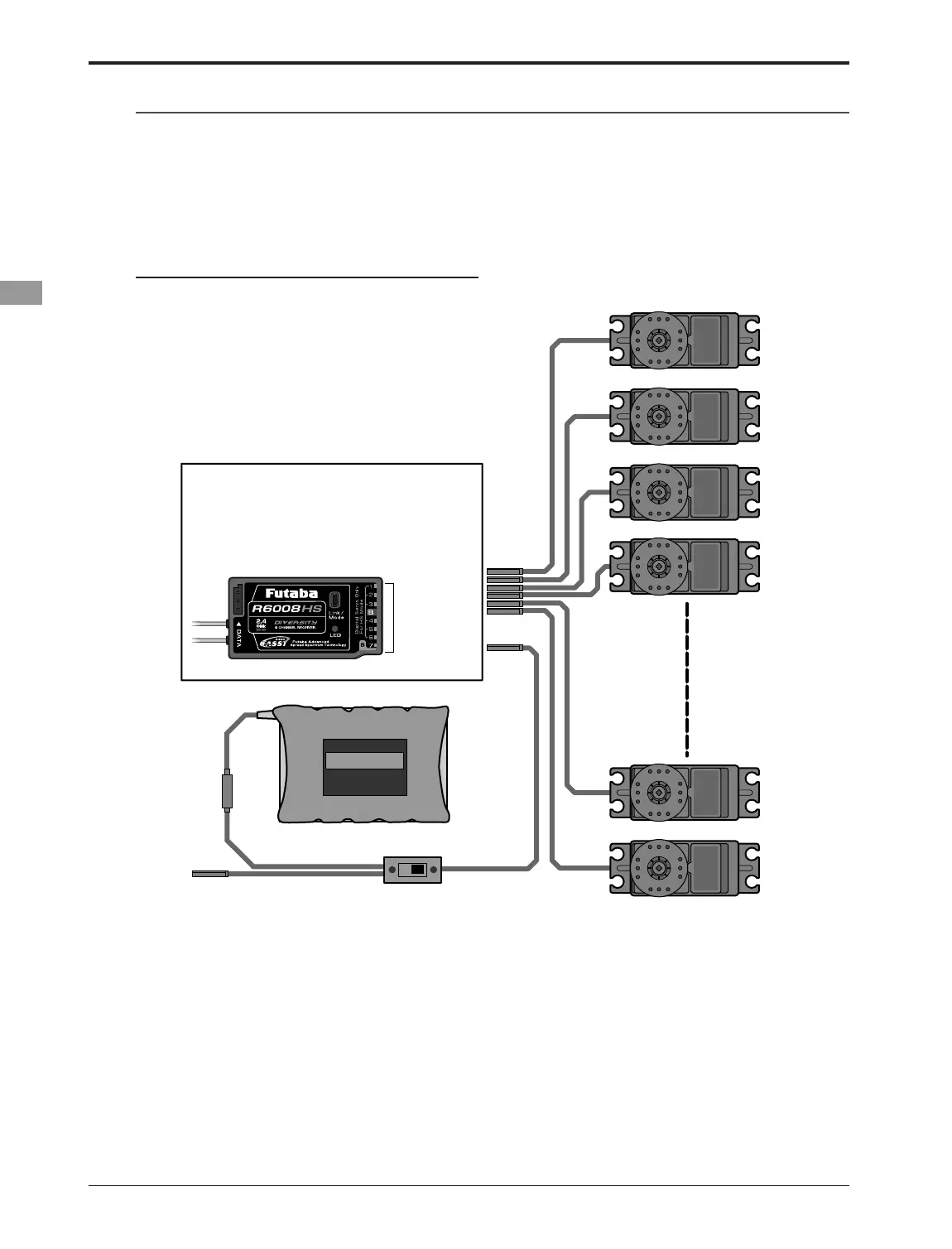

Aansluitschema
- Sluit altijd het benodigde aantal servo's aan
- Het aansluitschema is afhankelijk van het
gekozen model-type.
Zie tabellen op volgende bladzijden.
R6008HS aansluitingen
* B : accu
* CH1~8 : kanalen 1 t/m 8
* Data-poort (alleen servicedienst)
Ni-Cd accu
aansluiting
voor accu-lader
Ontvanger-
schakelaar Servo's
