30

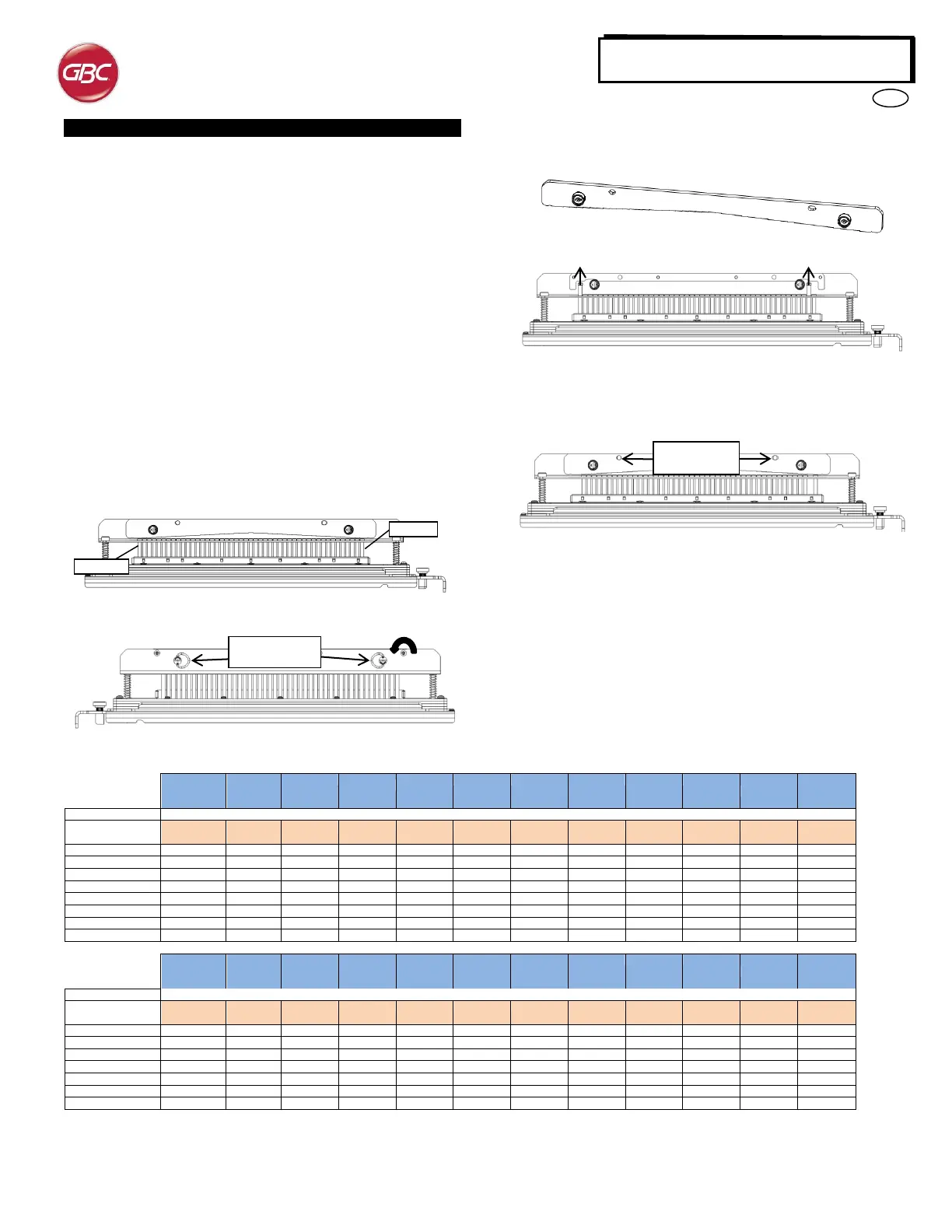

8. JUEGO DE TROQUELES
Los juegos de troqueles para la AdvancedPunch Pro han sido
diseñados para trabajar con varios tamaños de papel y direcciones de
alimentación de las hojas. Con el fin de dar cabida a los distintos
tamaños de hoja, este juego de troqueles debe estar configurado para
el número correcto de clavijas de perforación y el tope del troquel debe
ajustarse a la posición correcta. La etiqueta del troquel contiene
información sobre los tamaños de perforación en papel común, para
los tamaños no comunes consulte la Tabla 1.
Glosario
LEF, alimentación por el lado largo, indica que el papel se alimenta a
través de la máquina de forma tal que el lado más largo de la hoja es
el que se perfora.
SEF, alimentación por el lado corto, indica que el papel se alimenta a
través de la máquina de forma tal que el lado más corto de la hoja es
el que se perfora.
Statement (STMT) Paper- 8.5" X 5.5"
Legal Paper- 8.5" X 14"
Ledger Paper- 11" X 17"
Numeración de las clavijas
Las clavijas del troquel se enumeran secuencialmente comenzando
del extremo de la manilla. La Figura 8.1 muestra un troquel para
espiral de 47 clavijas (008R13179) como ejemplo. Todos los juegos
siguen el mismo formato de numeración de clavijas.
Figura 8.1 Numeración de clavijas de juego de troqueles para
espiral
Figura 8.2 Extracción de la barra de presión
Para quitar las clavijas de perforación de la AdvancedPunch Pro gire
primero los dos cerrojos de cuarto de vuelta hacia la izquierda para
liberar la barra de presión. Quite la barra de presión y déjela a un lado.
Figura 8.3 Barra de presión
Figura 8.4 Extracción de las clavijas
Levante y retire las clavijas deseadas de acuerdo a la Tabla 8.1.
Guarde las clavijas en la bandeja de almacenamiento de clavijas
dentro de la puerta frontal de la máquina, asegurándose de que las
clavijas no puedan caerse al piso, dañarse o extraviarse cuando se
retiran.
Figura 8.5 Reinstale la barra de presión
Reinstale la barra de presión alineando las perforaciones de la barra
con los pasadores expuestos. Sostenga la barra de presión de modo
que asiente completamente sobre los pasadores y luego gire los
cerrojos de cuarto de vuelta hacia la derecha hasta se sienta un clic
para bloquear la barra de presión en su lugar.
¡Importante! Compruebe que la barra de presión esté correctamente
asentada y que ambos cerrojos de cuarto de vuelta estén en la
posición de bloqueo antes de volver a instalar el juego de troqueles en
la máquina, no hacerlo puede causar serios daños tanto a la máquina
como al juego de troqueles.
Extracción de las clavijasl
Números de clavijas a extraer en base a tamaño u orientación de papel
Números de clavijas a extraer en base a tamaño u orientación de papel
* Para la combinación CombBind 20H tire la clavija número 1
Tabla 8.1 Guía de extracción de clavijas
La tabla anterior muestra la información sobre cuáles clavijas deben retirarse para perforar correctamente cada tamaño y configuración de hoja que la
AdvancedPunch Pro puede aceptar. Para troqueles estándar que no se encuentran en la tabla no es necesario el ajuste de clavijas.
Cerrojos de cuarto
de vuelta
Perforaciones de
pasadores
Perforaciones
de pasadores
