GBC AdvancedPunch Pro - 模具使用说明

90
CHI
AdvancedPunch
TM
Pro
8. 模具使用说明
AdvancedPunch Pro 的模具可支持多种纸张尺寸和进纸方向。
请根据不同的纸张尺寸配置模具，使用正确数量的冲头，且止退键需设
置在正确位置。模块标签上标注的是普通纸张的冲孔尺寸，非普通纸张
尺寸请参照表 1。
术语
LEF- 长边进纸- 即纸张穿过机器时长边冲孔。
SEF- 短边进纸-即纸张穿过机器时短边冲孔。
报表纸 -8.5" X 5.5"
法律文书-8.5" X 14"
账簿纸-11" X 17"
冲头编号

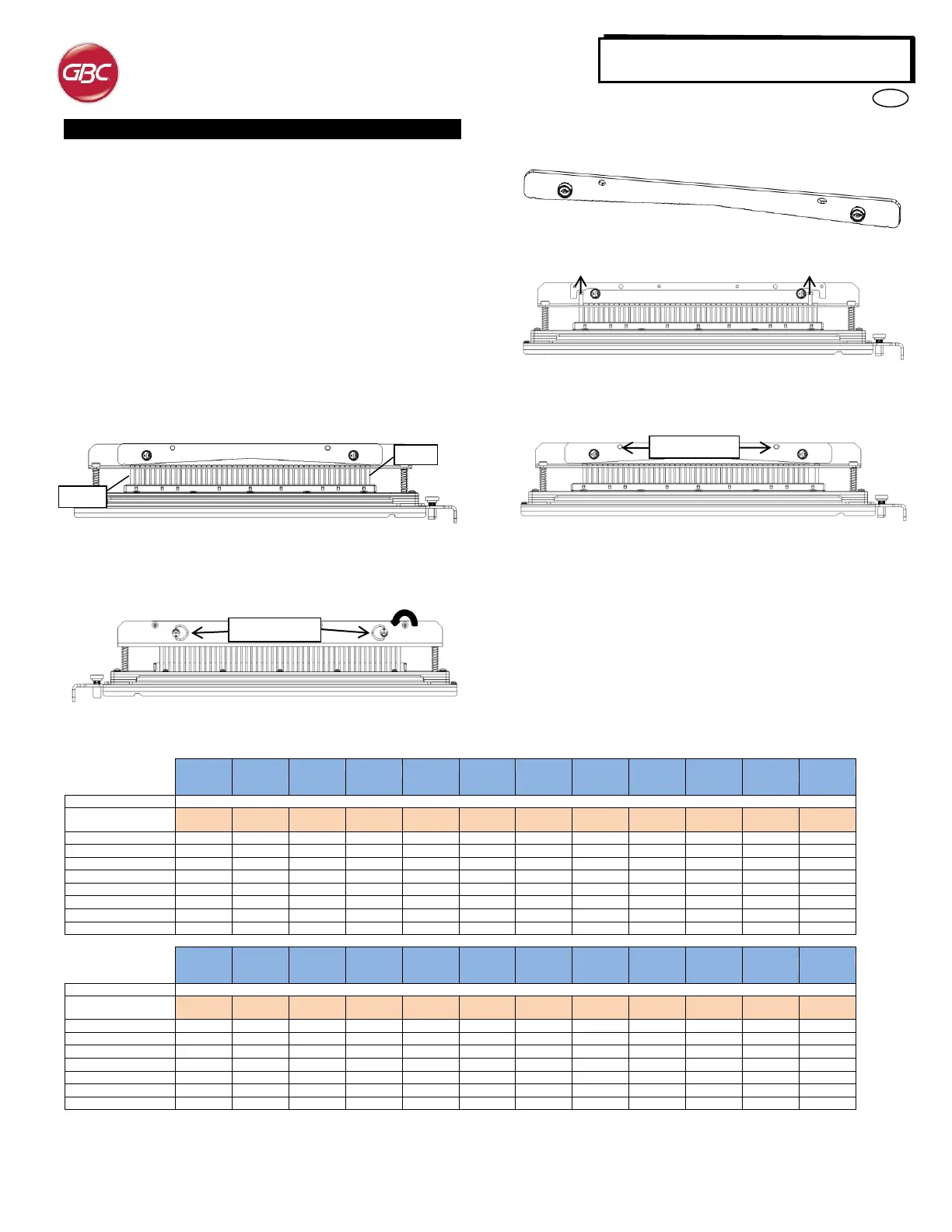

模具冲头自手柄端按顺序编号。例如图 8.1 所示的是一个 47 孔线圈模具
(008R13179）。所有模具的冲头编号格式都相同。
图 8.1 线圈模具引脚编号
以上图 表 列 举 了 针 对 相 应 纸 张 尺 寸 需 要 移 除 的 冲 头 ， 并 介 绍 了
AdvancedPunch Pro 的可行性配置。表中未提及的标准模具无需调整冲
头。
图 8.2 压力棒的移除
要从 AdvancedPunch Pro 上移除冲头，首先请将两个四分之一圈紧固
件逆时针旋转，解开压力棒，然后将其移除并放置在旁边。
图 8.3 压力棒
图 8.4 冲头的移除
根据表 8.1 的说明，将相应的冲头抬起并移除。将冲头放置在机器前门
的冲头存储槽内以确保移除后冲头不会掉落、损坏或遗失。
图 8.5 更换压力棒
将外置的合销对准销孔，更换压力棒。手握压力棒，保证其完全位于合
销上方，然后顺时针旋转四分之一圈紧固件，直至听到“咔擦”声，表
明压力棒被锁定。
重要提示：往机器中插入模具前，请确保已安装压力棒，且两个四分之一
圈紧固件都位于锁定位置，否则可能会对机器和模具均造成严重损坏。
冲头的移除
圆形/椭圆
线圈
线
2:1
圆形/方形
线
3:1
圆形/方形
3 孔
8mm
3/5/7
孔
8mm
2/4
孔
8mm
2/4
孔
6.5mm
2/4
孔
扫描
VeloBind
11 孔
LTR
VeloBind
12 孔
A4
梳式装订
eWire
圆形/方形
美国纸张尺寸
根据纸张尺寸或方向移除的冲头编号
Xerox（施乐） 零件号
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13182
008R13183
008R13184
008R13185
008R13186
008R13187
008R13188
008R13190
008R13189
008R13193
LTR LEF
2, 47
1, 23
1, 34
无
3H/5H/7H
无
无
无
无
无
1, 21
1, 34
LTR SEF
7, 42
无
5, 31
无
无
无
无
无
无
无
无
无
报表 LEF
7, 42
无
5, 31
无
无
无
无
无
无
无
无
5, 31
法律文书 SEF
7, 42
无
5, 31
无
无
无
无
无
无
无
无
5, 31
账簿 SEF
2, 47
1, 23
1, 34
无
3H/5H/7H
无
无
无
无
无
1, 21
1, 34
9" x 12" LEF
1, 2, 47
1, 23
1, 34
无
3H/5H/7H
无
无
无
无
无
1, 21
1, 34
9" x 12" SEF
6, 7, 42, 43
3, 21
5, 31
无
无
无
无
无
无
无
3, 19
5, 31
12" x 18" SEF
1, 2, 47
1, 23
1, 34
无
3H/5H/7H
无
无
无
无
无
1, 21
1, 34
圆形/椭圆
线圈
线
2:1
圆形/方形
线
3:1
圆形/方形
3 孔
8mm
3/5/7
孔
8mm
2/4
孔
8mm
2/4
孔
6.5mm
2/4
孔
扫描
VeloBind
11 孔
LTR
VeloBind
12 孔
A4
梳式装订
eWire
圆形/方形
ISO 纸张尺寸
根据纸张尺寸或方向移除的冲头编号
Xerox（施乐） 零件号
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13182
008R13183
008R13184
008R13185
008R13186
008R13187
008R13188
008R13190
008R13189
008R13193
A4 LEF
无
无
无
无
无
2H/4H
2H/4H
无
无
无
无
无
A4 SEF
7, 41
4, 21
5, 30
无
无
1, 4
1, 4
无
无
无
4, 19
5, 30
A5 LEF
7, 41
4, 21
5, 30
无
无
1, 4
1, 4
无
无
无
4,19
5, 30
A3 SEF
无
无
无
无
无
2H/4H
2H/4H
无
无
无
无
无
SRA4 LEF
无
无
无
无
无
2H/4H
2H/4H
无
无
无
无
无
SRA4 SEF
6, 7, 41, 42
4, 21
4, 5, 30, 31
无
无
1, 4
1, 4
无
无
无
4, 19
4, 5, 30, 31
SRA3 SEF
无
无
无
无
无
2H/4H
2H/4H
无
无
无
无
无
* CombBind 20H 配置，拉出 1 号冲头
表 8.1 冲头移除指南
以上图表列举了针对相应纸张尺寸需要移除的冲头，并介绍了 AdvancedPunch Pro 的可行性配置。表中未提及的标准模具无需调整冲头。
冲头 #1
冲头#47
四分之一圈紧固件
Dowel Pin
Holes
销孔
