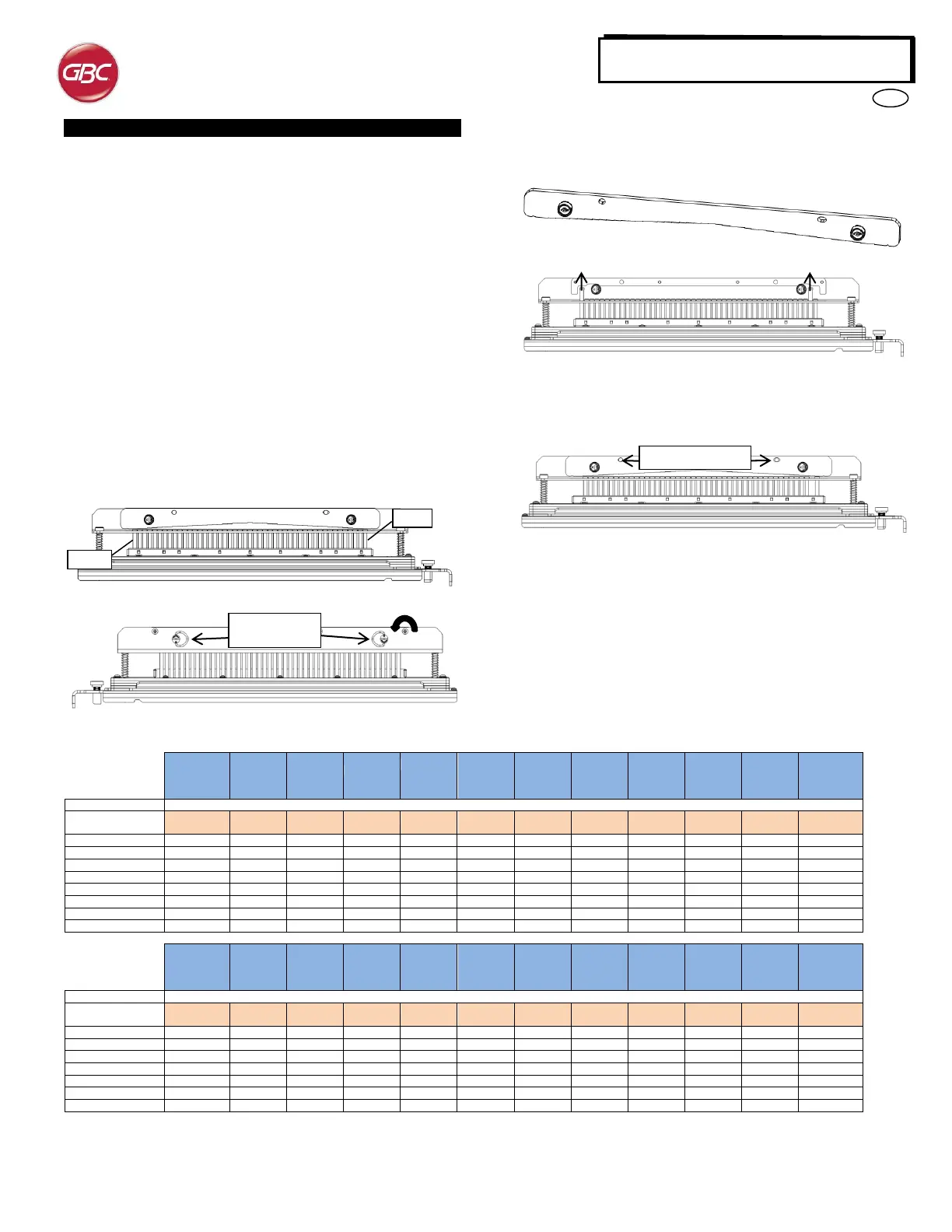

8. MANUAL DO JOGO DE MOLDES DO USUÁRIO
Os jogos de moldes para o AdvancedPunch Pro são usados em
trabalhos com vários tamanhos de papel e de direções de alimentação
das folhas. Para acomodar tamanhos diferentes de papel, este jogo de
moldes deve ser configurado de acordo com o número correto de
pinos de perfuração e a parada do molde deve estar na posição
apropriada. A etiqueta do molde contém informações sobre os
tamanhos de perfuração para papel comum. Para outros tamanhos,
consulte a Tabela 1.
Glossário
LEF- Alimentação com borda longa – Indica que o papel está sendo
alimentado na máquina para que o lado mais longo da folha seja
perfurado.
SEF- Alimentação com borda curta- Indica que o papel está sendo
alimentado na máquina para que o lado mais curto da folha seja
perfurado.
Papel demonstração - 8.5" X 5.5"
Papel legal - 8.5" X 14"
Papel ledger - 11" X 17"
Numeração dos pinos
Os pinos de perfuração do molde são numerados sequencialmente, a
partir da extremidade da alavanca. A Figura 8.1 mostra um molde
espiral com furo 47 (008R13179) como exemplo. Todos morrem os
jogos seguem o mesmo formato de numeração de alfinete.
Figura 8.1 Numeração do pino do jogo dos moldes espirais
Figura 8.2 Remoção da barra de pressão
Para remover os pinos de perfuração do AdvancedPunch Pro, gire os
dois contadores dos fixadores de um quarto de volta no sentido horário
para soltar a barra de pressão. Remova a barra de pressão e deixe-a
de lado.
Figura 8.3 Barra de pressão
Figura 8.4 Remoção do pino
Levante e remova os pinos desejados de acordo com a Tabela 8.1.
Guarde os pinos na bandeja do reservatório de pinos dentro da porta
frontal da máquina. Certifique-se de que os pinos não sejam
derrubados, danificados ou perdidos durante a sua remoção.
Figura 8.5 Substituição da barra de pressão
Para substituir a barra de pressão, alinhe o pino guia aos pinos guias
que estão expostos. Fixe a barra de pressão para que ela se acomode
totalmente sobre os pinos guias e, em seguida, gire os fixadores de
um quarto de volta no sentido horário até que se ouça um estalo e a
barra de pressão esteja na posição apropriada.
Importante! Certifique-se de que a barra de pressão esteja fixada e os
dois fixadores de um quarto de volta estejam travados, antes de
introduzir o jogo de moldes na máquina. Do contrário, a máquina e o
jogo de moldes podem ser seriamente danificados
Números do pinos para serem removidos com base no tamanho ou na orientação do papel
Números do pinos para serem removidos com base no tamanho ou na orientação do papel
*Pour une configuration CombBind 20H tirer le poinçon n° 1
Tabela 8.1 Guia de remoção do pino
O quadro acima mostra as informações de que os pinos necessitam para serem removidos e perfurarem corretamente cada tamanho da folha e as
configurações que são aceitas pelo AdvancedPunch Pro. Para os moldes padrão que não se encontram no quadro, não é necessário fazer nenhum
ajuste.
Fixador de um
quarto de volta
Orifícios do pino de guia
