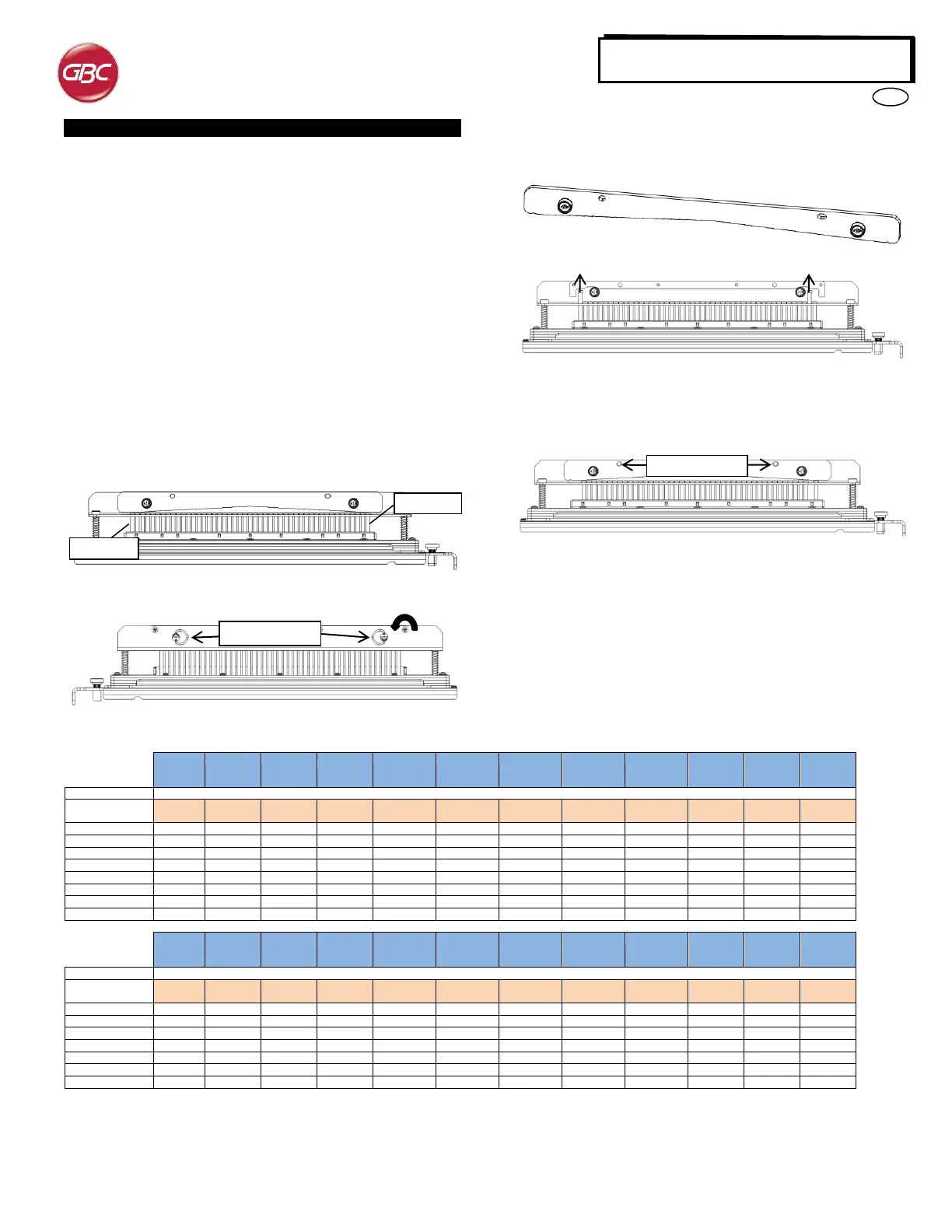

8. LOCHSTEMPEL-BENUTZERHANDBUCH
Die Lochstempel für den AdvancedPunch Pro können mit einer
Vielzahl von Papiergrößen und unterschiedlichen Blattausrichtungen
verwendet werden. Um unterschiedliche Blattgrößen verarbeiten zu
können, muss der Lochstempel mit der richtigen Anzahl an Lochpfeifen
konfiguriert und der Lochstempelanschlag auf die korrekte Position
eingestellt werden. Auf dem Aufkleber des Lochstempels befinden sich
Angaben zu den gängigen Papierlochformaten, weniger gebräuchliche
Formate entnehmen Sie bitte Tabelle 1.
Glossar
LEF - Long Edge Feed - Quereinzug - Das Papier wird so durch die
Maschine geführt, dass die längere Kante des Blattes gelocht wird.
SEF - Short Edge Feed - Längseinzug - Das Papier wird so durch die
Maschine geführt, dass die kürzere Kante des Blattes gelocht wird.
Statement Papierformat - 8.5" X 5.5"
Legal Papierformat - 8.5" X 14"
Ledger Papierformat - 11" X 17"
Nummerierung der Lochpfeifen
Die Lochpfeifen sind fortlaufend nummeriert, Nummer 1 liegt am
Griffende. Abbildung 8.1 zeigt als Beispiel einen 47-Loch Spiral-
Lochstempel. Die Pfeifennummerierung folgt bei allen Lochstempeln
mit dem gleichen format.
Abbildung 8.1 Nummerierung der Lochpfeifen eines Spiral-
Lochstempels
Abbildung 8.2 Druckleiste ausbauen
Um Lochpfeifen aus dem AdvancedPunch Pro entfernen zu können,
müssen zunächst die beiden Bajonettverschlüsse gegen den
Uhrzeigersinn gedreht werden, um die Druckleiste zu entriegeln. Die
Druckleiste entfernen und ablegen.
Abbildung 8.3 Druckleiste
Abbildung 8.4 Lochpfeifenausbau
Anheben und die nach Tabelle 8.1 erforderlichen Lochpfeifen
entfernen. Die Lochpfeifen in der Lochpfeifenablageschale auf der
Innenseite der Vordertür der Maschine aufbewahren, sodass sie nicht
herunterfallen, beschädigt werden oder verloren gehen, solange sie
ausgebaut sind.
Abbildung 8.5 Druckleiste einbauen
Die Druckleiste einbauen, indem die Passstiftlöcher an den
freiliegenden Passstiften ausgerichtet werden. Die Druckleiste so
halten, dass sie vollständig auf den Passstiften sitzt. Dann die
Bajonettverschlüsse im Uhrzeigersinn drehen, bis sie spürbar
einrasten, um die Druckleiste in ihrer Position zu verriegeln.
Wichtig! Achten Sie darauf, dass die Druckleiste angebracht ist und
beide Bajonettverschlüsse verriegelt sind, bevor Sie den Lochstempel
in die Maschine einführen. Bei Nichtbeachtung kann es zu schweren
Schäden an Maschine und Lochstempel kommen.
Nummern der je nach Papierformat und Ausrichtung zu entfernenden Lochpfeifen
Nummern der je nach Papierformat und Ausrichtung zu entfernenden Lochpfeifen
*Für CombBind 20H Konfiguration Lochpfeife Nummer 1 ziehen
Tabelle 8.1 Anleitung zum Lochpfeifenausbau
Die oben dargestellte Tabelle enthält Angaben zu den Lochpfeifen, die entfernt werden müssen, um die unterschiedlichen Papierformate und
Konfigurationen lochen zu können, die vom AdvancedPunch Pro verarbeitet werden können. Für standardmäßig angebotene Lochstempel, die in der
Tabelle nicht aufgeführt sind, ist keine Justierung der Lochpfeifen erforderlich.
