GBC AdvancedPunch Pro User Manual

51
D
AdvancedPunch
TM
Pro
Lochpfeifeneinbau
Das Verfahren zum Einbau von Lochpfeifen ist das gleiche wie das
zum Lochpfeifenausbau mit der Ausnahme, dass Lochpfeifen
hinzugefügt und nicht entfernt werden, nachdem die Druckleiste
abgenommen wurde. Beim Einsetzen von Lochpfeifen ist darauf zu
achten, dass die Lochpfeifen vollständig am Lochpfeifenhalter
anliegen, bevor die Druckleiste wieder angebracht wird.

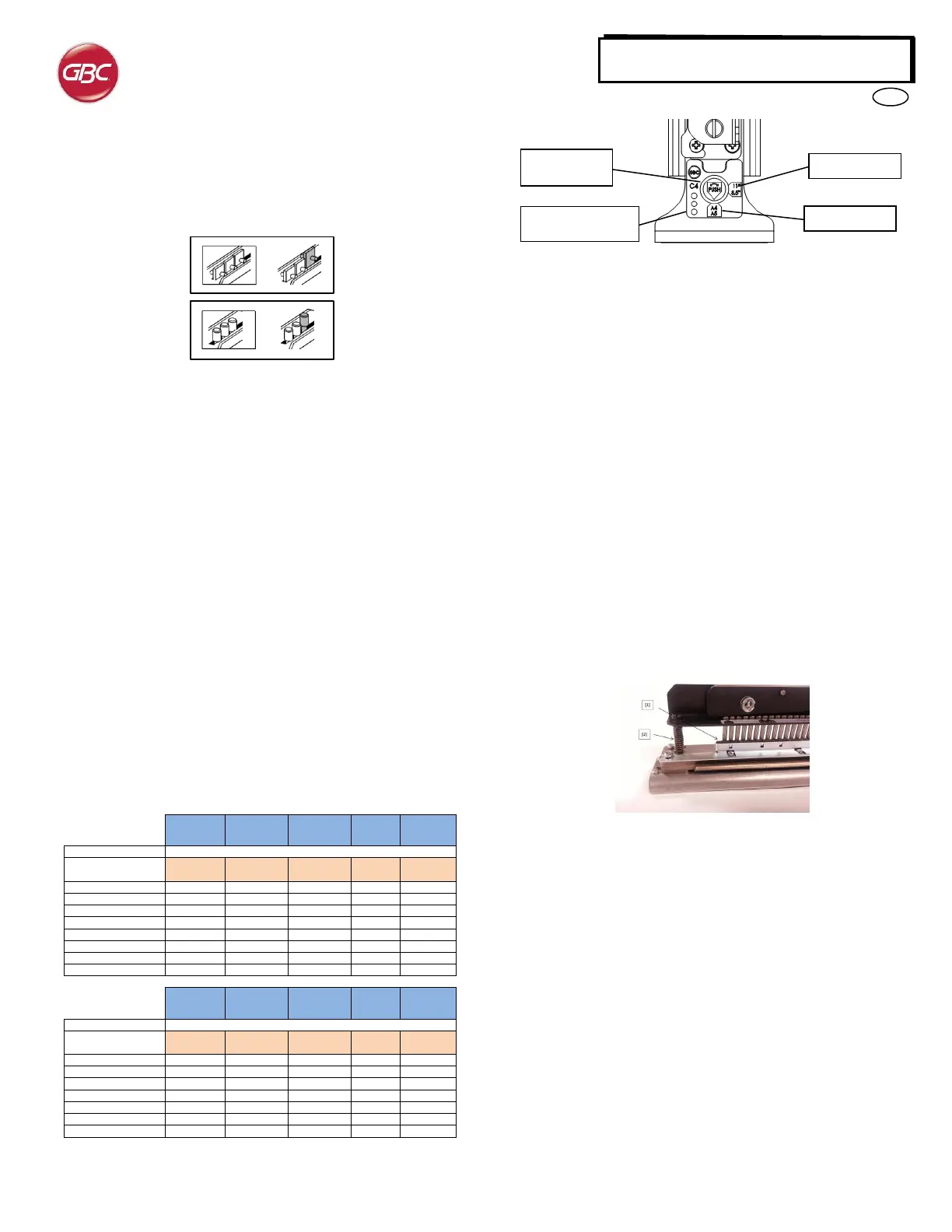

Abbildung 8.6 Lochpfeifeneinbau
Einstellen des Lochstempelanschlags
Einige AdvancedPunch Pro Lochstempel sind mit einem einstellbaren
Lochstempelanschlag ausgestattet, der verwendet wird, um den
Lochstempel, wie in Abbildung 8.7 dargestellt, für bestimmte Papierformate
neu zu zentrieren. Bei Lochstempeln ohne Stempelanschlagknopf ist keine
Ausrichtung des Lochstempelanschlags erforderlich.
Bei Sätzen mit Stempelanschlagknopf muss der Lochstempelanschlag
ordnungsgemäß ausgerichtet werden. Andernfalls sind die gestanzten
Löcher auf dem Blatt nicht zentriert. Die gängigen Papierformate sind auf
dem Aufkleber des Stempelanschlaggriffs unter dem
Stempelanschlagknopf dargestellt, weniger gebräuchliche Papierformate
entnehmen Sie bitte Tabelle 8.2.
In Position A zeigt der Pfeil auf dem Stempelanschlagknopf nach unten
Richtung Griff und verläuft bündig mit dem unteren Pfeil auf dem Aufkleber
des Stempelanschlaggriffs. In Position B zeigt der Pfeil auf dem
Stempelanschlagknopf zur Seite und verläuft bündig mit dem seitlichen
Pfeil auf dem Aufkleber des Stempelanschlaggriffs. (siehe Abbildung 8.7)
Um die Ausrichtung des Lochstempelanschlags zu ändern, zuerst den
Lochstempel aus der Maschine entfernen und auf eine ebene Fläche
legen. Den Lochstempel in einer stabilen Stellung festhalten und den
Stempelanschlagknopf so weit nach unten drücken, bis der Knopf frei
drehbar ist. Dann den Knopf drehen, bis der Pfeil auf dem Knopf bündig mit
dem gewünschten Pfeil auf dem Aufkleber des Stempelanschlaggriffs
verläuft. Sobald die Pfeile bündig sind, den Stempelanschlagknopf
loslassen und dabei sicherstellen, dass der metallene
Lochstempelanschlag auf der Unterseite vollständig an der
Lochstempelplatte anliegt.
Spirale
Rund/Oval
Draht 2:1
Rund/Quadr.
Draht 3:1
Rund/Quadr.
CombBind
eWire
Rund/Quadr.
US-Papierformate
Lochstempelanschlag je nach Papierformat und Ausrichtung
Xerox Teilenummer
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13190
008R13189
008R13193
LTR LEF
B
A
A
A
A
LTR SEF
B
A
B
A
B
STATEMENT LEF
B
A
B
A
B
LEGAL SEF
B
A
B
A
B
LEDGER SEF
B
A
A
A
A
9" x 12" LEF
B
A
A
A
A
9" x 12" SEF
B
A
B
A
B
12" x 18" SEF
B
A
A
A
A
Spirale
Rund/Oval
Draht 2:1
Rund/Quadr.
Draht 3:1
Rund/Quadr.
CombBind
eWire
Rund/Quadr.
ISO-Papierformate
Lochstempelanschlag je nach Papierformat und Ausrichtung
Xerox Teilenummer
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13190
008R13189
008R13193
A4 LEF
A
A
A
A*
A
A4 SEF
A
A
A
B
A
A5 LEF
A
A
A
B
A
A3 SEF
A
A
A
A*
A
SRA4 LEF
A
A
A
A*
A
SRA4 SEF
A
B
A
B
A
SRA3 SEF
A
A
A
A*
A
*Für CombBind 20 H Konfiguration auf Position B stellen
Tabelle 8.2 Anleitung für Lochstempelanschlagspositionen
Abbildung 8.7 Spiral-Lochstempelanschlagsposition
Wartung der Lochstempel
Der AdvancedPunch Pro Lochstempel muss regelmäßig geölt und
geschmiert werden, um seine ordnungsgemäße Funktion zu
gewährleisten und einem vorzeitigen Verschleiß des Lochstempels
vorzubeugen. Der Lochstempel sollte alle 100000 Zyklen geölt und
überprüft werden.
Schmierung von Lochpfeifen in Lochstempeln ohne Filzkissen:
1. Den Lochstempel herunterdrücken, sodass die Lochpfeifen
durch die Bodenplatte ragen.
2. Auf jedes Lochpfeifenende einen Tropfen hochwertiges
Maschinenöl auftragen.
3. Sauber wischen, sodass die Lochpfeifen von einem leichten
Ölfilm bedeckt sind.
Schmierung von Lochpfeifen in Lochstempeln mit Filzkissen:
1. Mit einem hochwertigen Maschinenöl schmieren.
2. Öl leicht auf die gesamte Länge des Kissens [1] auftragen,
aber nicht durchtränken.
3. Keine Sprühschmiermittel verwenden, da diese gewöhnlich
schneller antrocknen und klebrige Rückstände hinterlassen.
Nachdem Öl aufgetragen wurde, kann es vorkommen, dass die
ersten gelochten Blätter mit Öl vom Lochstempel verunreinigt
werden. Daher zunächst probeweise Blätter lochen, bis saubere
Blätter ausgegeben werden.
Abbildung 8.8 Schmierung
Lochstempel-Schulterschrauben
Die Lochstempel-Schulterschrauben müssen alle 200000 Zyklen
überprüft und bei Bedarf geschmiert werden. Wenn Schmierfett auf
den Federn oder Schulterschrauben [2] fehlt, muss zusätzliches
Schmierfett aufgetragen werden.
1. Mit einem hochwertigen Schmierfett auf Teflonbasis
schmieren.
2. Schmierfett auf Schulterschrauben und Federn [2] auftragen.
3. Überschüssiges Schmierfett abwischen.
Ende der Lochstempel-Lebensdauer
IWenn ein Lochstempel das Ende seiner Lebensdauer erreicht hat,
verursacht er tendenziell häufiger Papierstaus durch anhaftende
Papierschnitzel. Dies ist auf den Verschleiß der Lochstempelplatte
zurückzuführen, nicht auf Lochpfeifenverschleiß und kann nicht
korrigiert werden. Wenn dieser Fall eintritt, muss der Lochstempel
durch einen neuen ersetzt werden. Der Versuch, Lochpfeifen zu
ersetzen oder zu schärfen, wird das Problem nicht beseitigen, da der
Verschleiß in den Platten auftritt. Daher wird davon abgeraten.
RICHTIG FALSCH
RICHTIG FALSCH
Position B
Position A
Stempelanschla
gknopf
Aufkleber des
Stempelanschlaggriffs
