GBC AdvancedPunch Pro - Page 91

91
CHI
AdvancedPunch
TM
Pro
添加冲头
添加冲头与移除冲头的步骤大致相同，唯一的不同在于移除压力棒后是
添加冲头而非将其移除。更换冲头时，请在重新连接压力棒前确保冲头
完全固定在定位器上。

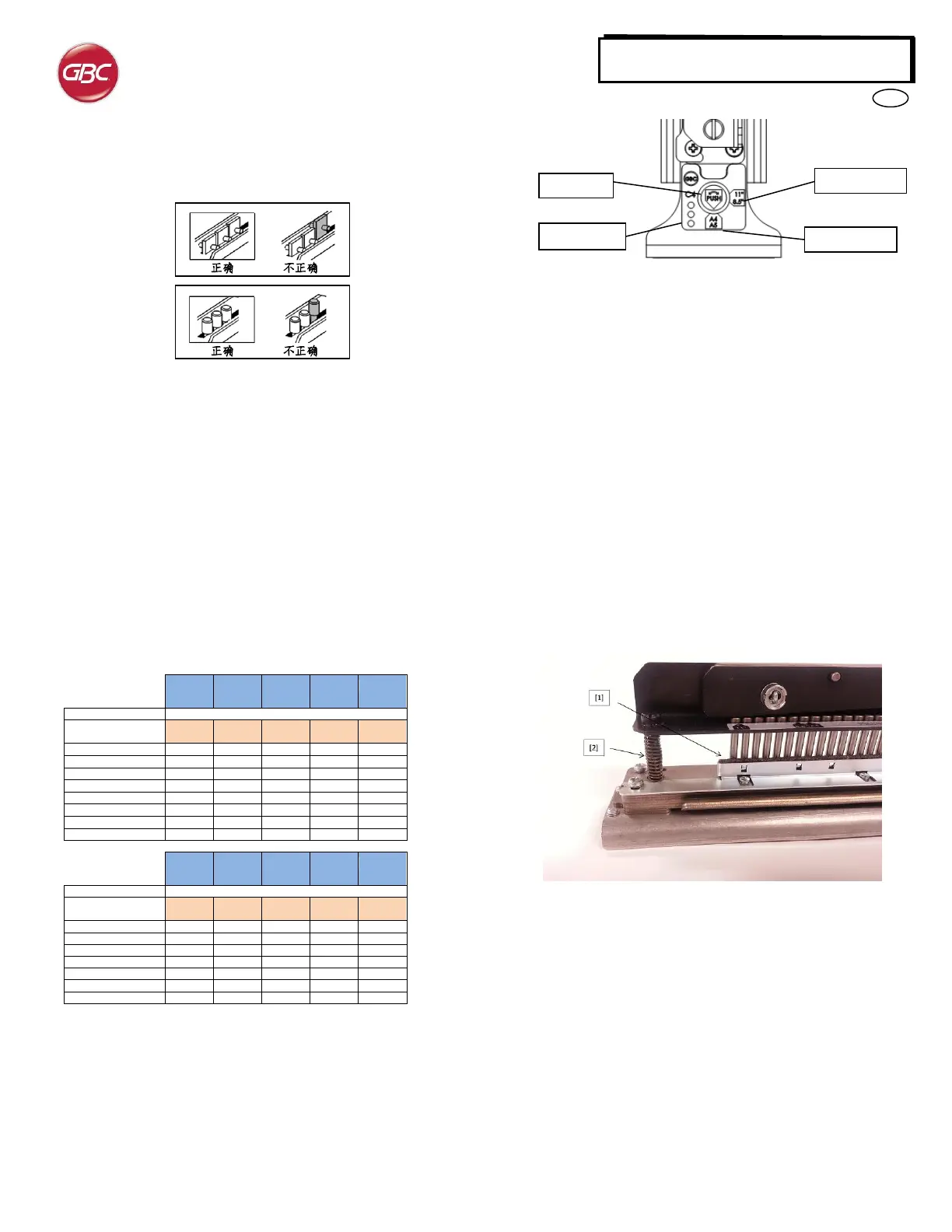

图 8.6 添加冲头
止退位置
某些 AdvancedPunch Pro 模具上的止退位 置 是可 调 整的，针 对特
定纸张尺寸可重新使模具居中，如图 8.7 所示。 无止退旋钮的模具则无
需调整止退位置。
针对有止退旋钮的模具而言，请确保止退键设置在正确的位置，否则可
能造成纸张上的冲孔不居中。模具止退键旋钮下方的止退标签介绍了普
通纸张的尺寸，非普通纸张尺寸请参照表 8.2。
位置 A 为止退旋钮上的箭头向下指向手柄，并与止退手柄标签下方的箭
头对齐。位置 B 为止退旋钮上的箭头指向侧面，并与止退手柄标签侧面
的箭头对齐。（参照图 8.7）
要更改止退位置，首先请从机器上将模具移除并放置在稳定的平面上。
把模具固定在稳定位置，按下止退旋钮，直至旋钮可以转动，然后旋转
旋钮，使旋钮上的箭头与模具手柄标签上所需的箭头对齐。最后，松开
止退旋钮，确保止退键底部的金属完全位于模具底座上。
圆形/椭圆
线圈
线
2:1
圆形/方形
线
3:1
圆形/方形
梳式装订
eWire
圆形/方形
美国纸张尺寸
按纸张尺寸和方向确定止退位置
Xerox（施乐） 零件号
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13190
008R13189
008R13193
LTR LEF
B
A
A
A
A
LTR SEF
B
A
B
A
B
报表 LEF
B
A
B
A
B
法律文书 SEF
B
A
B
A
B
账簿 SEF
B
A
A
A
A
9" x 12" LEF
B
A
A
A
A
9" x 12" SEF
B
A
B
A
B
12" x 18" SEF
B
A
A
A
A
圆形/椭圆
线圈
线
2:1
圆形/方形
线
3:1
圆形/方形
梳式装订
eWire
圆形/方形
ISO 纸张尺寸
按纸张尺寸和方向确定止退位置
Xerox（施乐） 零件号
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13190
008R13189
008R13193
A4 LEF
A
A
A
A*
A
A4 SEF
A
A
A
B
A
A5 LEF
A
A
A
B
A
A3 SEF
A
A
A
A*
A
SRA4 LEF
A
A
A
A*
A
SRA4 SEF
A
B
A
B
A
SRA3 SEF
A
A
A
A*
A
* CombBind 20H，请将止退位置设置为位置 B
表 8.2 止退位置指南
图 8.7 线圈止退位置
模具维护
请定期为 AdvancedPunch Pro 的模具更换机油并进行润滑，以维
护其性能和避免过早损坏。每个模具在大约 100K 次冲孔循环后应重新加
注机油并进行检查。
润滑无毡带的模具冲头：
1. 按下模具，使冲头从底座上突起
2. 在每颗冲头底部涂上高质量的机油
3. 擦去多余的机油，只留下薄薄一层即可
为带毡带的模具冲头润滑：
1. 使用高质量的机油润滑.
2. 轻轻沿着毡带[1]涂抹机油，注意不要过度浸透。
3. 请勿使用喷雾润滑剂，因为这种润滑剂会过快地干燥并留下黏糊
的残渣。
为模具加注机油后，前几张冲孔的纸张上可能会出现机油，这是正常现
象。使用前请进行测试，直至冲孔纸张上不再出现机油。
图 8.8 润滑
模具肩螺栓
每 200K 次冲孔循环后，需对模具肩螺栓进行检查和润滑。若弹簧或肩
螺栓[2]上没有油脂，请及时加注润滑脂。
1. 请使用高质量的聚四氟乙烯润滑油
2. 在肩螺栓和弹簧上涂抹润滑油 [2]
3. 擦干多余的润滑油
模具寿命终结
模具寿命终结时，残留的纸屑会导致机器卡纸。这是由于底座的磨损，
而非冲头的磨损造成的，因而无法避免。此时，请更换新模具。由于损
坏发生在模底座，更换或磨尖冲头无法解决问题，因此不推荐这样做。
位置 B
位置 A
止退旋钮
止退手柄标签
