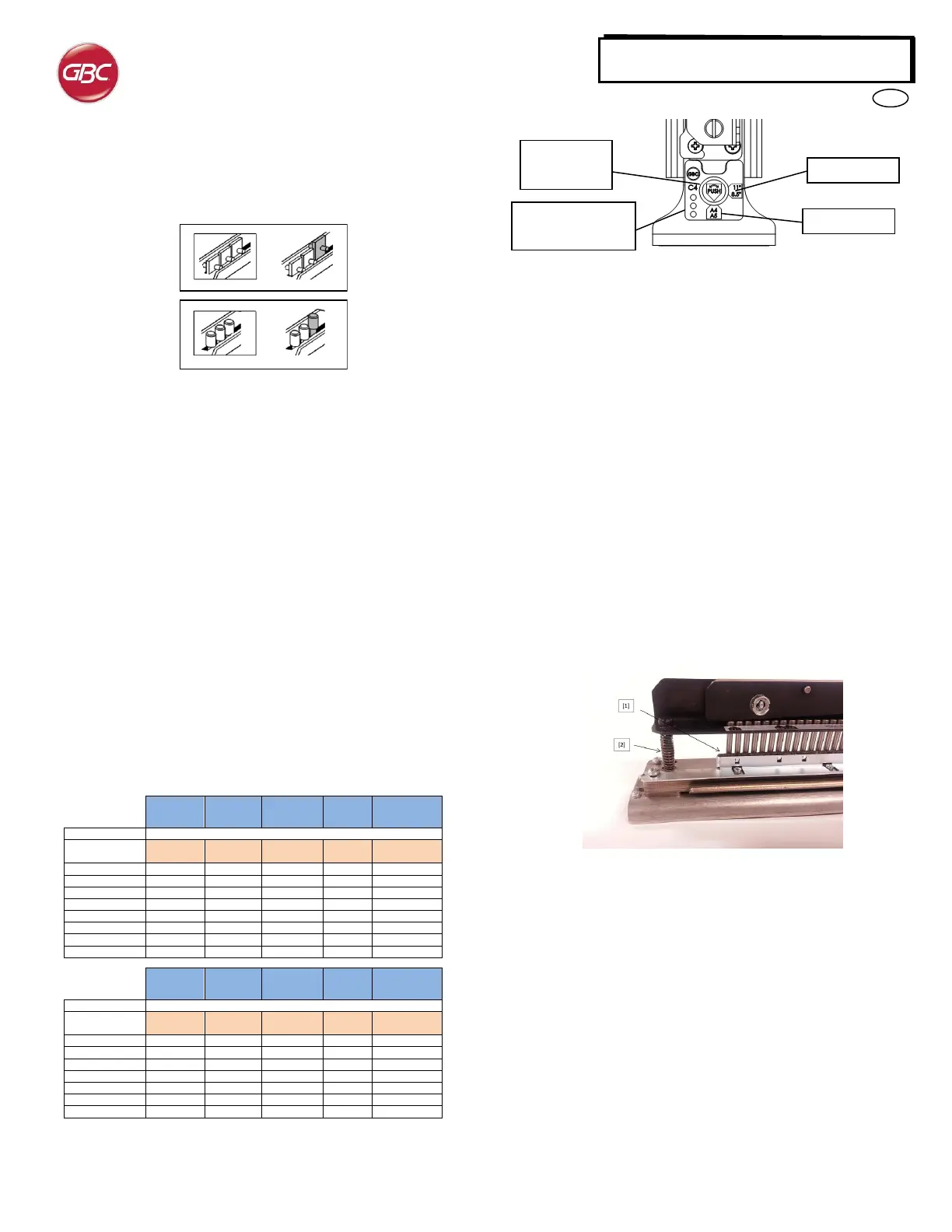

Добавление штифтов
Порядок действий при добавлении штифтов тот же самый, что и
при их удалении, за исключением того, что штифты не удаляются,
а добавляются. При установке штифтов перед установкой
прижимной планки убедитесь, что они плотно прижаты к
удерживающей планке.
Рис. 8.6 Добавление штифтов
Положение ограничителя на штампе
На некоторых штампах, используемых в AdvancedPunch Pro, есть
регулируемый ограничитель штампа, который служит для
выравнивания штампа под определенные форматы листа, как
показано на рис. 8.7. Для штампов без ручки ограничителя никаких
регулировок положения не требуется.
Для штампов с ручкой ограничителя штампа ее нужно установить
в правильное положение, иначе перфорированные отверстия не
будут отцентрированы на листе. Типовые форматы бумаги
указаны на наклейке рядом с ручкой регулировки ограничителя
штампа. Нестандартные форматы бумаги см. в Таблице 8.2.
В положении A стрелка на ручке ограничителя штампа указывает в
сторону рукоятки и совпадает с нижней стрелкой на наклейке под
ручкой ограничителя штампа. В положении B стрелка на ручке
ограничителя штампа направлена в сторону и совпадает с
боковой стрелкой на наклейке под ручкой ограничителя штампа.
(См. рис. 8.7)
Для изменения положения ограничителя штампа сначала
извлеките штамп из машины и положите на плоскую устойчивую
поверхность. Крепко удерживая штамп в неподвижном положении,
нажмите на ручку ограничителя штампа, чтобы она свободно
поворачивалась. Затем поверните ручку, пока стрелка на ручке не
совместится с нужной стрелкой на наклейке. Когда стрелки
совместятся, отпустите ручку ограничителя штампа, и проверьте,
что металлический ограничитель в нижней части штампа плотно
прижат к основанию штампа.
Круглая/
овальный
навивка
Проволока 2:1
круглые отв./
квадратные отв.
Проволока 3:1
круглые отв./
квадратные отв.
CombBind
eWire круглые отв./
квадратные отв.
Формат бумаги США
Положение ограничителя штампа в зависимости от формата бумаги или ориентации листа
Номер части Xerox:
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13190
008R13189
008R13193
LTR LEF
B
A
A
A
A
LTR SEF
B
A
B
A
B
STATEMENT LEF
B
A
B
A
B
LEGAL SEF
B
A
B
A
B
LEDGER SEF
B
A
A
A
A
9" x 12" LEF
B
A
A
A
A
9" x 12" SEF
B
A
B
A
B
12" x 18" SEF
B
A
A
A
A
Круглая/
овальный
навивка
Проволока 2:1
круглые отв./
квадратные отв.
Проволока 3:1
круглые отв./
квадратные отв.
CombBind
eWire круглые отв./
квадратные отв.
Формат бумаги ISO
Положение ограничителя штампа в зависимости от формата бумаги или ориентации листа
Номер части Xerox:
008R13179
008R13194
008R13180
008R13191
008R13181
008R13192
008R13190
008R13189
008R13193
A4 LEF
A
A
A
A*
A
A4 SEF
A
A
A
B
A
A5 LEF
A
A
A
B
A
A3 SEF
A
A
A
A*
A
SRA4 LEF
A
A
A
A*
A
SRA4 SEF
A
B
A
B
A
SRA3 SEF
A
A
A
A*
A
* Для переплета CombBind 20H установите ограничитель штампа в положение B
Таблица 8.2 Положения ограничителя штампа
Рис. 8.7 Положение ручки ограничителя штампа
Техническое обслуживание штампов
Штамп следует периодически смазывать для поддержания
надлежащего функционирования и предотвращения
преждевременного отказа. Штамп следует осматривать и
смазывать каждые 100 тысяч циклов работы.
Смазка штифтов штампа без войлочных подушек:
1. Сжать штамп так, чтобы штифты вышли из нижней
пластины.
2. Нанести каплю высококачественного машинного масла на
конец каждого штифта.
3. Чистой тканью уберите излишки масла, оставив тонкий
слой масла.
Смазка штифтов штампа с войлочными подушками:
1. Смажьте высококачественным машинным маслом.
2. Нанесите немного масла вдоль подушки [1], но не
переувлажняйте подушку.
3. Не используйте распыляемую смазку, так как она как
правило, быстро высыхает и оставляет липкий остаток.
После смазки штамп может измазать маслом первые
несколько перфорированных листов. Поэтому следует
пропустить несколько пробных листов, пока не будут
выходить чистые перфорированные листы.
Рис. 8.8 Нанесение смазки
Болты с буртиком на штампе
Болты с буртиком на штампе следует осматривать и при
необходимости смазывать каждые 200 тыс. рабочих циклов. Если
на пружинах или болтах с буртиком [2] отсутствует смазка, их
необходимо смазать.
1. Смажьте высококачественной смазкой на основе
политетрафторэтилена.
2. Нанесите смазку на болты с буртиком и пружины [2]
3. Вытрите лишнюю смазку.
Срок службы штампа
Если штамп выработал свой ресурс, он будет приводить к
замятию бумаги в машине из-за не полностью вырезанной бумаги
в отверстиях. Это является результатом износа пластины штампа,
а не штифтов. Такой штамп не подлежит ремонту, и должен быть
заменен новым. Попытка заменить или заострить штифты не
приведет к устранению проблемы, так как ее причина заключается
в износе пластины.
ПРАВИЛЬНО НЕПРАВИЛЬНО
ПРАВИЛЬНО НЕПРАВИЛЬНО
Положение B
Положение A
Ручка
ограничителя на
штампе
Наклейка на ручке
регулировки
ограничителя штампа
