27
Raccords d’alimentation entre la génératrice et le commutateur de transfert
Branchement du circuit électrique
Les deux fils électriques de 240 V doivent être acheminés
par le conduit. Les fils électriques de 240 V transportent
l’électricité vers la carte de circuit imprimé de la génératrice,
le chauffe-batterie et le réchauffeur d’huile optionnels.
Cette alimentation charge également la batterie. Lorsque
l’alimentation de ces fils est coupée, la génératrice démarre.
À l’aide d’un fil de cuivre 14 AWG d’au moins 300 V, fourni
par l’installateur, raccordez chaque borne du circuit de
commande de la génératrice (Utility A et Utility B) au bloc-
fusibles du commutateur de transfert automatique.
Voir l’illustration à la page 26 pour de plus amples
renseignements.

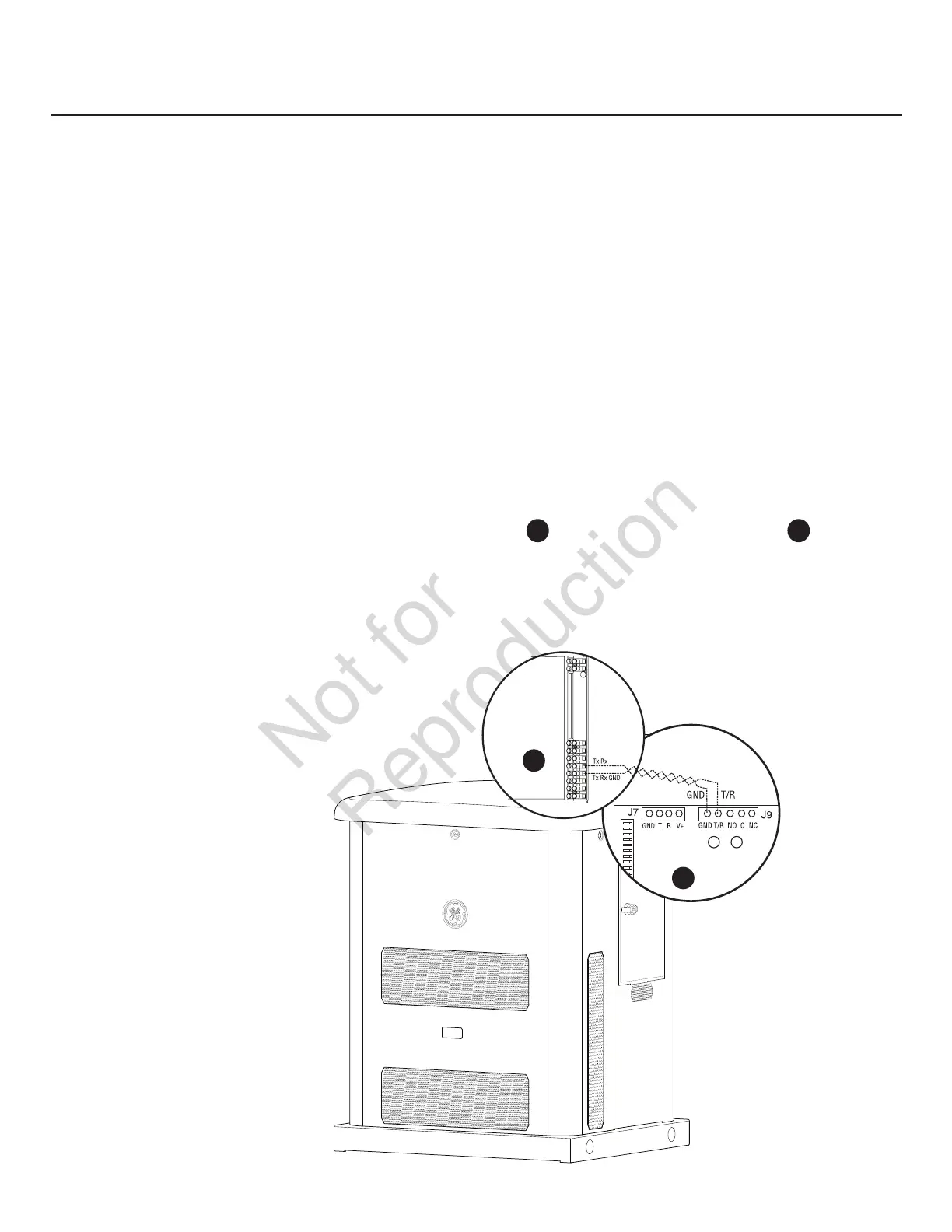

Communication du commutateur de transfert
En utilisant des conducteurs 18 AWG à paires torsadées d’au
plus 60 m (200 pieds) de longueur, fournis par l’installateur,
raccordez Tx Rx et la mise à la terre Tx Rx GND du bornier
B
A
de la
A
génératrice aux bornes T/R et GND
B
du tableau
de commande du commutateur de transfert.
Lorsque vous établissez des raccordements électriques,
respectez les spécifications relatives au type de fil et au
serrage se trouvant sur le disjoncteur et les raccords neutre/
de mise à la terre.
Branchement du groupe électrogène
Pour les appareils de 8 kW : À l'aide au minimum de l de
cuivre de 10 AWG pour 300 V, 90°, ou de l d'aluminium* de
8 AWG pour 300 V, 90°, fourni par l'installateur, connectez
la ligne 1 et la ligne 2 de sortie de puissance du groupe
électrogène, ainsi que le neutre et la terre aux lignes 1 et 2,
au neutre et à la terre correspondants du commutateur de
transfert.
* Utilisez la réglementation électrique nationale pour les
facteurs de correction et le calcul des sections de l.
Pour les appareils de 10 kW : À l'aide au minimum de l de
cuivre de 8 AWG pour 300 V, 90°, ou de l d'aluminium* de
6 AWG pour 300 V, 90°, fourni par l'installateur, connectez
la ligne 1 et la ligne 2 de sortie de puissance du groupe
électrogène, ainsi que le neutre et la terre aux lignes 1 et 2,
au neutre et à la terre correspondants du commutateur de
transfert.
* Utilisez la réglementation électrique nationale pour les
facteurs de correction et le calcul des sections de l.
