21
A
B
C
E
D
F
• Se debe instalar una unión
C
o conexión con brida
en sentido descendente para facilitar el desmontaje
de los mandos.
• Se debe proporcionar un puerto para el
manómetro
D
. Puede adquirir un manómetro
digital (Ref. 19495) en el centro de servicio de Briggs
& Stratton. Al completar las pruebas iniciales, el
manómetro se quita y el puerto se conecta. El puerto
para manómetro permite instalar de forma temporal
un manómetro para garantizar que el motor reciba la
presión correcta de combustible y opere eficazmente
durante todo el margen de funcionamiento.
• En caso de peligro de formación de hidratos o hielo,
los tubos se deberán proteger contra la congelación.
Los extremos de los tubos duros deben incluir un
colector
F
de sedimentos donde la condensación
no sea susceptible a congelarse.
• Se debe instalar como mínimo una válvula
E
de
paso manual aprobada y accesible en el conducto de
suministro de combustible a menos de 1,8 m (6 pies)
del generador doméstico.
• Se debería instalar una válvula de cierre de
combustible manual en el interior del edificio.
• Donde las condiciones locales incluyan terremotos, tornados,
terrenos inestables o peligros de inundación, se deberá
considerar especialmente el aumento de la resistencia y la
flexibilidad de los soportes y conexiones de las tuberías.
• Las tuberías deben ser del tamaño correcto para mantener
las presiones de suministro y el flujo de volumen necesarios
en condiciones variables de carga del generador, con todos
los artefactos a gas conectados al sistema de combustible
que esté encendido y en funcionamiento.
• Use un sellador de tuberías o un compuesto para
juntas aprobado para su uso con GN o GLP en todos los
conectores roscados, para reducir la posibilidad de fugas.
• SLas tuberías instaladas se deben purgar y probar
contra fugas, de acuerdo con los codigos y normas
pertinentes.
La siguiente información se proporciona para ayudar a los
técnicos de los sistemas de combustible gaseoso a planear
las instalaciones. En ninguna circunstancia esta información
debe interpretarse en forma contraria a los códigos aplicables
a temas de gas combustible. Consulte al proveedor de
combustible local o al supervisor del departamento de
bomberos si surgen problemas o preguntas.
PARA EL INSTALADOR: Consulte con el propietario del generador
y comunique las consideraciones técnicas que pueden afectar los
planes de instalación antes de aplicar estas pautas generales.
Las siguientes reglas se aplican a las tuberías del sistema de
combustible gaseoso:
AVISO
La línea flexible suministrada del combustible del acero
es de no ser instalada bajo tierra ni en el contacto con el suelo.
• Todo el tubo de combustible flexible de acero debe
estar visible para realizarle una inspección periódica
y no debe quedar oculto tras ninguna pared, piso o
mampara, tampoco debe entrar en contacto con estos
elementos ni instalarse de tal manera que los atraviese.
• Los tubos deben ser de un material que cumpla con los
reglamentos nacionales y locales y deben montarse
rígidamente y protegerse contra las vibraciones.
• Las tuberías deberían estar protegidas de los daños
físicos cuando pasen a través de canteros de flores,
canteros de arbustos y otras áreas cultivadas donde
se podrían producir daños.

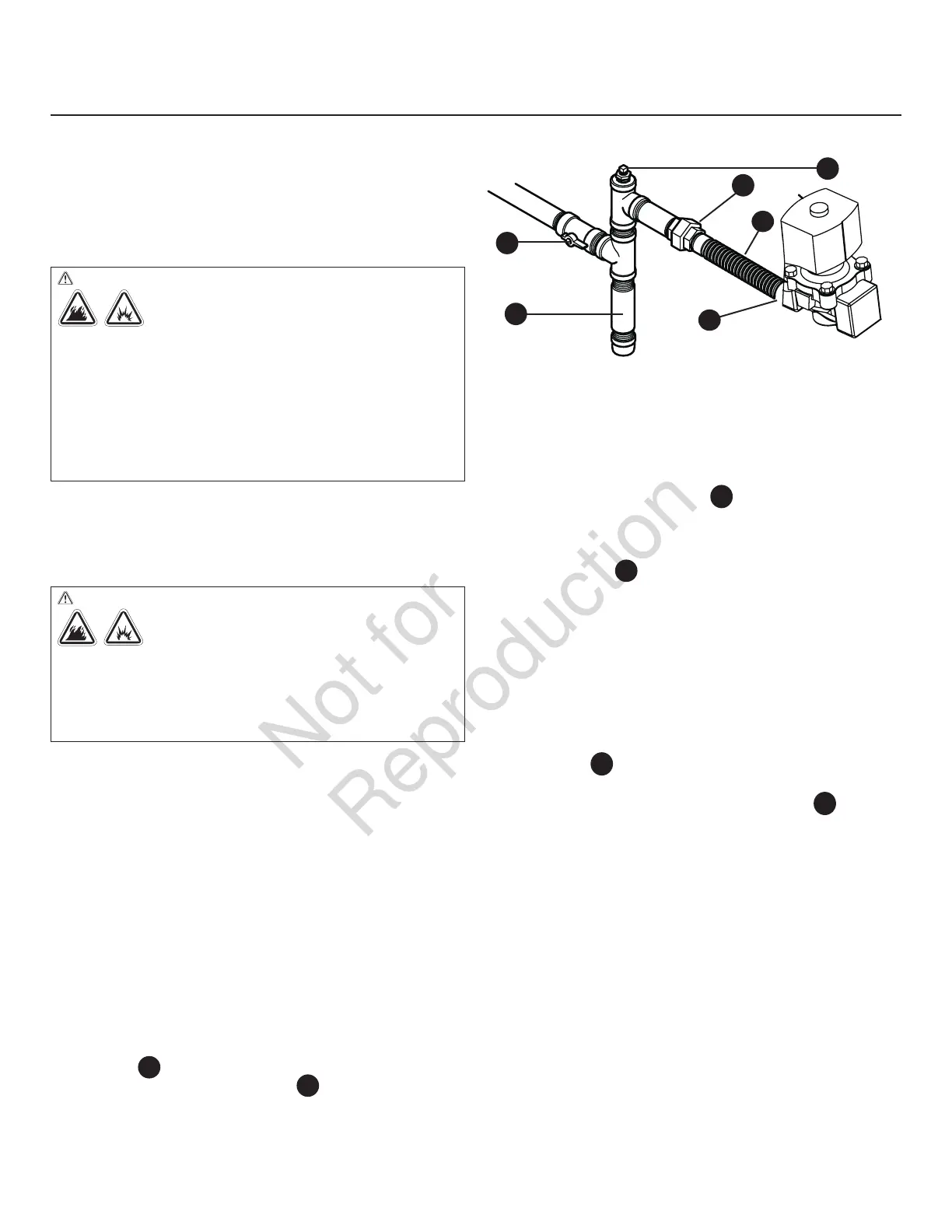

AVISO La ilustración representa una instalación típica. Es
posible que su instalación varíe.
• Instale la línea flexible de combustible de
acero
B
(suministrada) entre el puerto de entrada
de combustible del generador
A
y los tubos rígidos
para evitar que la expansión o contracción térmica
provoque tensión excesiva en el material de los tubos.
Sistema de combustible gaseoso
ADVERTENCIA El Gas Natural y el Propano son
extremadamente inflamables y explosivos.
El fuego o una explosión pueden causar
quemaduras severas e inclusive la muerte.
• El gas LP es más pesado que el aire y se puede concentrar en
áreas bajas.
• El gas natural es más liviano que el aire y se puede concentrar en
áreas elevadas.
• Hasta la menor chispa puede hacer que estos combustibles se
enciendan y causen una explosión.
• NO encienda un cigarrillo o fume.
ADVERTENCIA El Gas Natural y el Propano son
extremadamente inflamables y explosivos.
El fuego o una explosión pueden causar
quemaduras severas e inclusive la muerte.
• Antes de poner en servicio el sistema de generador de doméstico,
se deben purgar las líneas del sistema de combustible y se debe
probar si presentan pérdidas.
• No se debe permitir que se produzca ninguna pérdida.
