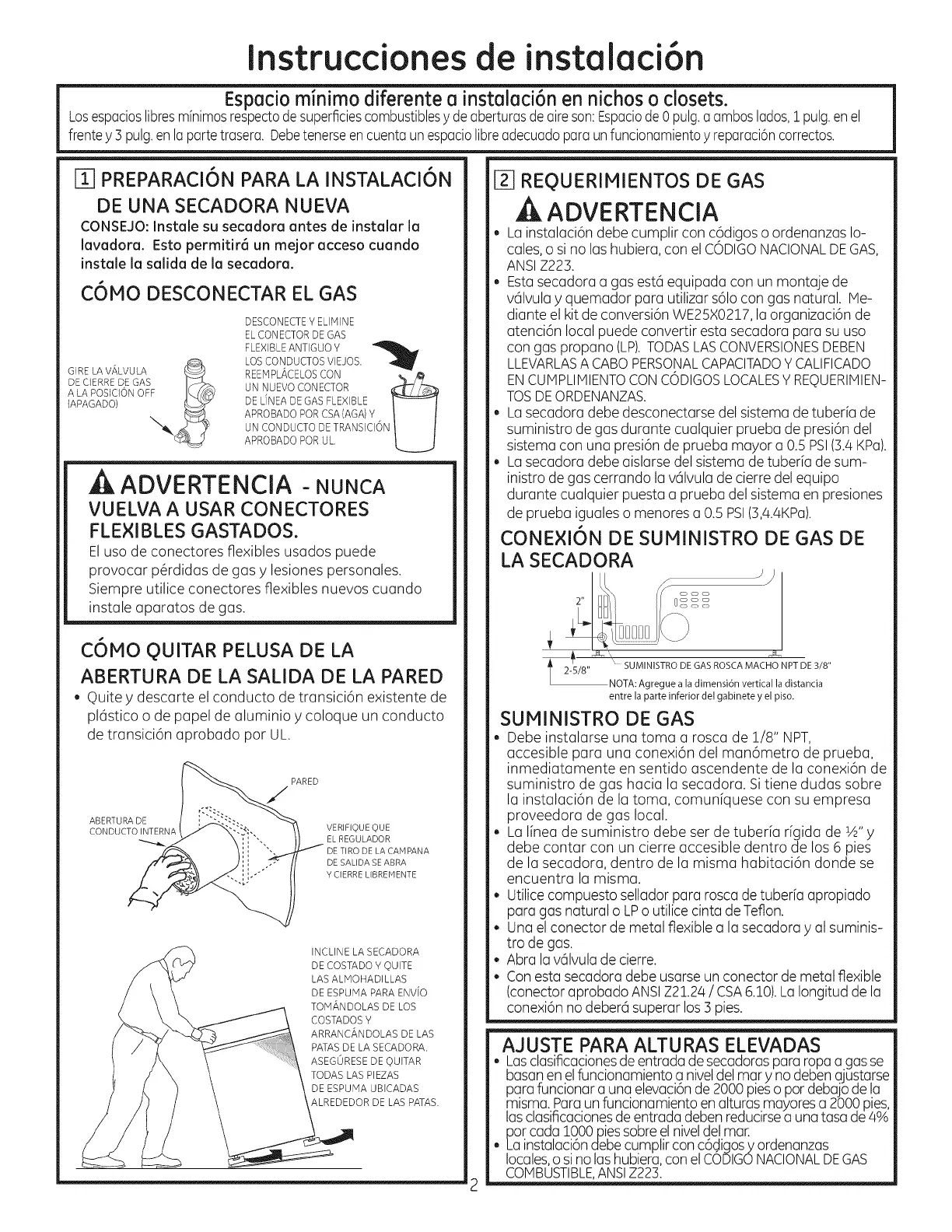

Instrucciones de instalacion
Espacio minimo diferente a instalacion en nichos o closets.
Los espacios libres minimos respecto de superficies combustibles y de aberturas de aire son: Espacio de 0 pulg. a ambos lacos, 1 pulg. en el
frente y 3 pulg. en la parte trasera. Debe tenerse en cuenta un espacio libre acecuado parc un funcionamiento y reparacién correctos.
PREPARACION PARA LA INSTALACION
DE UNA SECADORA NUEVA
CONSEJO: Instale su secadora antes de instalar la
lavadora. Esto permitira un mejor acceso cuando
instale la salida de la secadora.
COMO DESCONECTAR EL GAS
DESCONECTE Y ELIMINE
EL CONECTOR DE GAS
FLEXIBLE ANTIGUO Y
LOS CONDUCTOS VIEJOS.
REEMPLACELOS CON
UN NUEVO CONECTOR
DE LINEA DE GAS FLEXIBLE
APROBADO POR CSA[AGA} Y__
UN CONDUCTO DE TRANSICION
APROBADO POR UL.
GIRE LA VALVULA
DE CIERRE DE GAS
ALA POSICION OFF
{(APAGADO}
A. ADVERTENCIA - NUNCA
VUELVA A USAR CONECTORES
FLEXIBLES GASTADOS.
El uso de conectores flexibles usados puede
provocar pérdidas ce gas y lesiones personcies.
Siempre utilice conectores flexibles nuevos cuando
instale aparatos de gas.
COMO QUITAR PELUSA DE LA
ABERTURA DE LA SALIDA DE LA PARED
¢ Quite y descarte el conducto de transicion existente de
plastico o de papel de aluminio y coloque un conducto
de transicién aprobado por UL.
ABERTURA DE
CONDUCTO INTERNA VERIFIQUE QUE
EL REGULADOR
DE TIRO DE LA CAMPANA
DE SALIDA SE ABRA
¥ CIERRE LIBREMENTE
INCLINE LA SECADORA
DE COSTADO Y QUITE
LAS ALMOHADILLAS
DE ESPUMA PARA ENVIO
TOMANDOLAS DE LOS
COSTADOS Y
ARRANCANDOLAS DE LAS
PATAS DE LA SECADORA.
ASEGURESE DE QUITAR
TODAS LAS PIEZAS
DE ESPUMA UBICADAS
ALREDEDOR DE LAS PATAS.
REQUERIMIENTOS DE GAS
A ADVERTENCIA
e Lainstalacion debe cumplir con codigos o ordenanzas lo-
cales, 0 si no las hubiera, con el CODIGO NACIONAL DE GAS,
ANSI 2223.
« Esta secadora a gas esta equipada con un montaje de
valvula y quemador para utilizar sélo con gas natural. Me-
diante el kit de conversi6n WE25xX0217, Ia organizacién de
atencién local puede convertir esta secadora para su uso
con gas propano (LP). TODAS LAS CONVERSIONES DEBEN
LLEVARLAS A CABO PERSONAL CAPACITADO Y CALIFICADO
EN CUMPLIMIENTO CON CODIGOS LOCALES Y REQUERIMIEN-
TOS DE ORDENANZAS.
* La secadora debe cesconectarse del sistema de tuberia de
suministro de gas durante cualquier prueba de presién del
sisterna con una presion de prueba mayor a 0.5 PSI (3.4 KPa].
* Lasecadora debe aislarse del sistema de tuberia de sum-
inistro de gas cerrando Ia valvula de cierre del equipo
durante cualquier puesta a prueba del sistema en presiones
de prueba iguales o menores a 0.5 PSI (3,4.4KPal.
CONEXION DE SUMINISTRO DE GAS DE
LA SECADORA
2-5/8"
L23e a Agregue a la dimension vertical la distancia
entre la parte inferior del gabinete y el piso.
SUMINISTRO DE GAS
« Debe instalarse una toma a rosca de 1/8” NPT,
accesible para una conexién del manémetro de prueba,
inmediatamente en sentido ascendente de la conexién de
suministro de gas hacia Ia secadora. Si tiene dudas sobre
la instalacién de fa toma, comuniquese con su empresa
proveedora de gas local.
* Lalinea de suministro debe ser de tuberia rigida de %” y
debe contar con un cierre accesible dentro de los 6 pies
de la secadora, dentro de la misma habitacién donde se
encuentra la misma.
« Utilice compuesto sellador para rosca de tuberia apropiado
para gas natural o LP 0 utilice cinta de Teflon.
« Una el conector de metal flexible a la secadora y al suminis-
tro de gas.
e Abra la vdlvula de cierre.
e Con esta secadora debe usarse un conector de metal flexible
(conector aprobado ANSI 221.24 / CSA 6.10). La longitud de la
conexidn no deberd superar los 3 pies.
AJUSTE PARA ALTURAS ELEVADAS
¢ Las clasificaciones de entrada de secacoras para ropa a gas se
basan en el funcionamiento q nivel del mar y no deben giustarse
para funcionar a una elevacién de 2000 pies o por debajo de la
misma. Para un funcionamiento en alturas mayores a 2000 pies,
las clasifcaciones de entrada deben recucirse a una tasa de 4%
or cada 1000 pies sobre el nivel del rnar.
¢ Lainstalacién debe cumplir con cédigos y ordenanzas
locales, o sino las hubiera, con el CODIGO NACIONAL DE GAS
COMBUSTIBLE, ANSI 2223.
