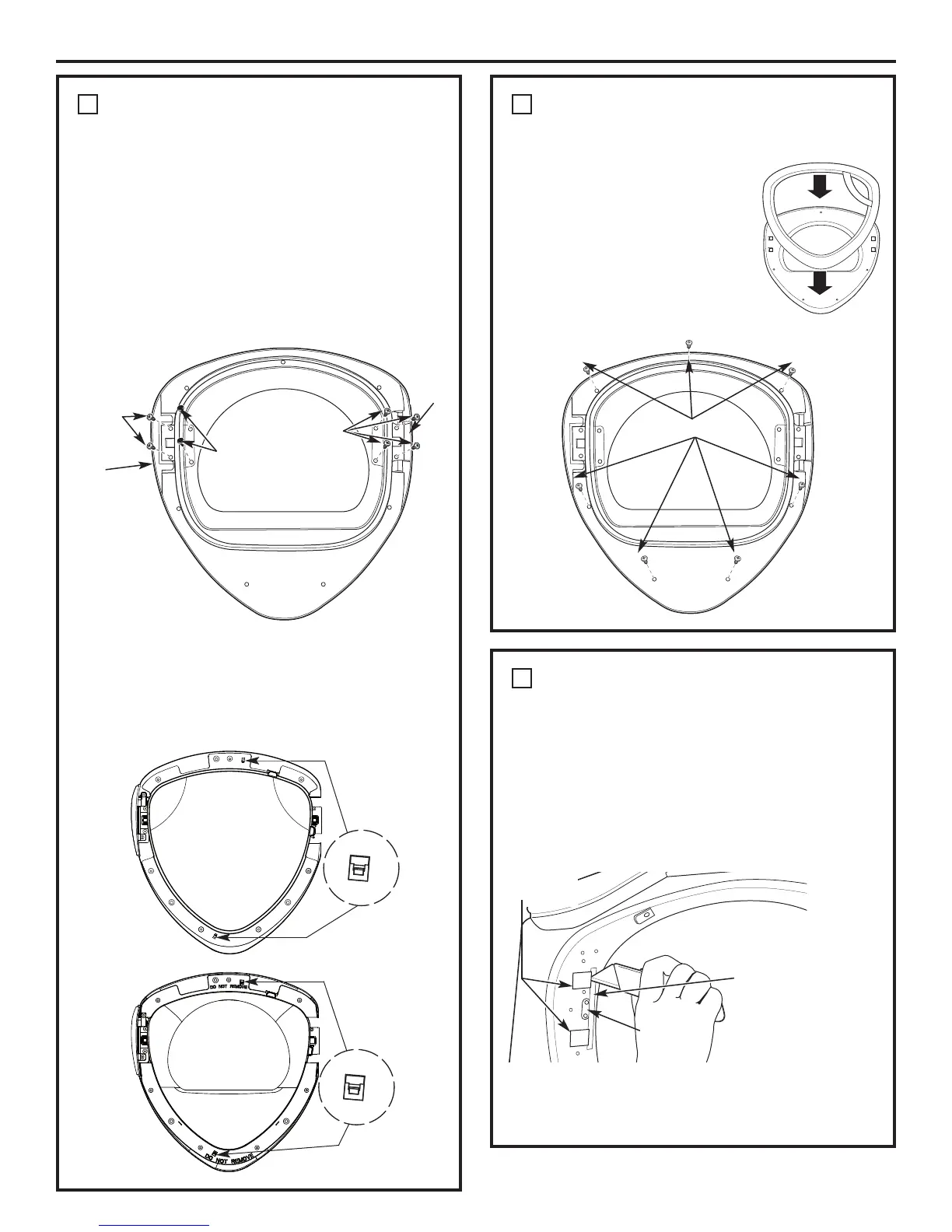

Dé vuelta la puerta interior y
colóquela sobre una superficie
plana, suave y protegida de
modo que la parte interior mire
hacia abajo. Sujete la cubierta
de cromo a la puerta interior
colocándolas juntas. Dé vuelta
el montaje de la puerta y ármelo
utilizando 7 tornillos (tornillos
auto-roscantes #10 x 1.125”).
CÓMO VOLVER A COLOCAR
EL MONTAJE DE LA PUERTA
5
7 x A Tornillos
CÓMO INVERTIR LOS BOTONES
OBTURADORES DEL PANEL
FRONTAL Y LA PLACA DE CERRADO
6
Quite los 2 botones obturadores del panel frontal
de la secadora utilizando una espátula u otra
herramienta plana como se muestra y vuelva a instalarlos
en el lado opuesto. Cambie el soporte de cerrado y su
cubierta quitando 2 tornillos (tornillos auto-roscantes #8 x
0.625”) en cada uno y reinstalándolos en lados opuestos.
NOTA: Aplique un trozo de cinta protectora al costado
del botón obturador donde se introducirá la hoja
de la espátula para evitar rayones.
Soporte
de cerrado
2 botones
obturadores
Trozo de cinta
protectora
Instrucciones de instalación
CÓMO INVERTIR LA MANIJA
Y LAS TAPAS DE LA PUERTA (CONT.)
4
• Coloque la bisagra en el lado opuesto
de la puerta interna utilizando 4 tornillos
(tornillos mecánicos #8-32 x 0.50”).
•
Arme la nueva tapa de la puerta interna (del kit
de reversibilidad) sobre el lado opuesto de la bisagra,
utilizando 2 tornillos (tornillos auto-roscantes #8 x 0.75”).
• Instale los tornillos, tuercas y arandelas sobre el
lado opuesto de la bisagra en los 2 orificios
restantes.
• Dé vuelta la puerta interior para que la parte
interior se dirija hacia abajo. Arma la cubierta
interior (máscara) y asegúrese de que las trabas
se hayan fijado a la cubierta interior. Arma la
ventana exterior y asegúrese de que las 2 trabas
se hayan fijado a la ventana exterior.
Vuelva a
colocar
2 x D
tornillos
Bisagra
Vuelva a
colocar
4 x E
tornillos
Tapa
de puerta
interna
Vuelva a
colocar los
2 tornillos,
2 tuercas y
2 arandelas
Ventana exterior
Cubierta
interior
(máscara)
Traba
Traba
