Connectez les coudes et les conduits
métalliques pour terminer l’installation du système
d’évacuation. Recouvrez l’orifice arrière d’une
plaque (Ensemble WE1M454) disponible auprès
de votre fournisseur local. Placez la sécheuse
à son emplacement final.
"('%(!#$(V"'(%'"!
SV%%Y%%%"&&%
G)('"!#%&&"(&
Plaque
(Ensemble WE1M454)

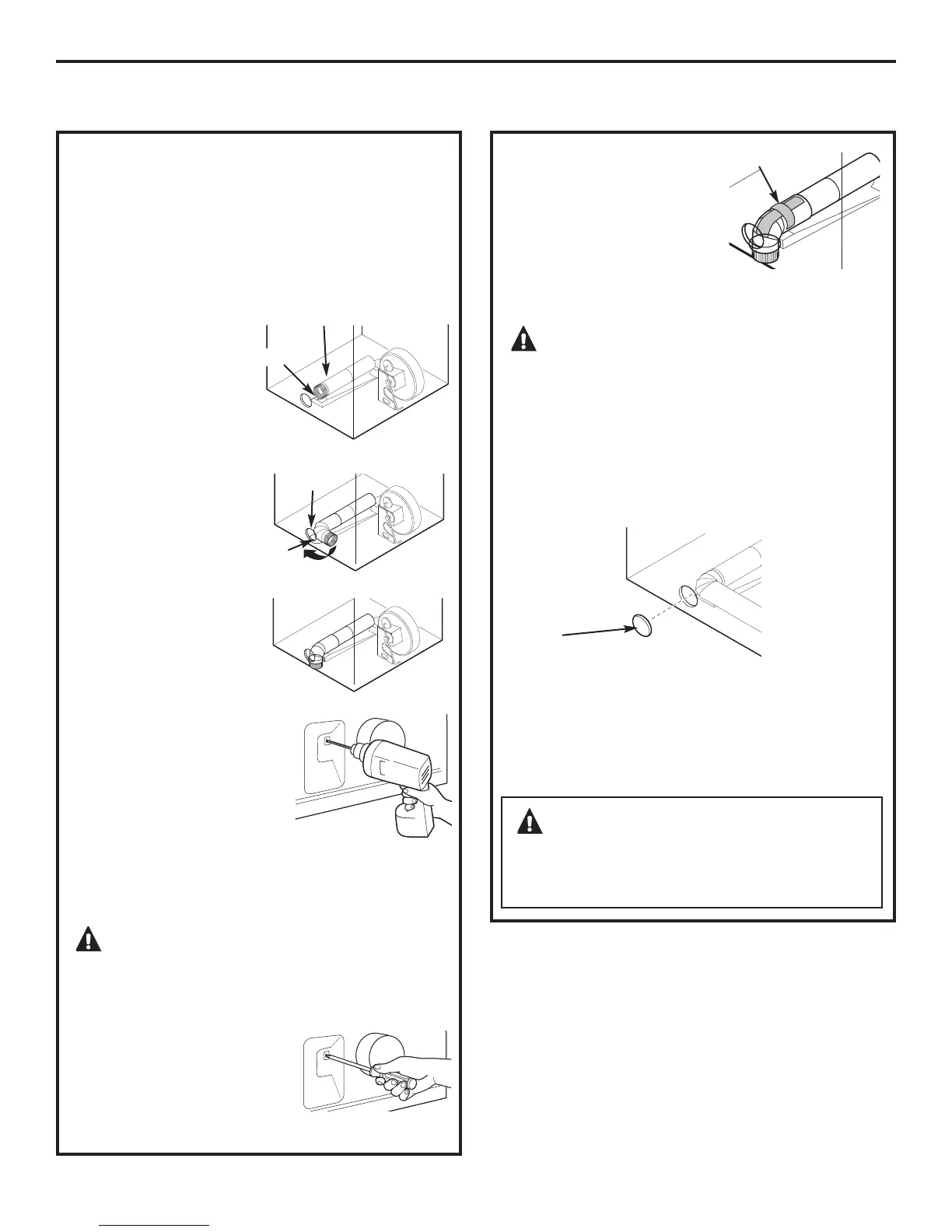

:?@>A0@6;:?1V6:?@.88.@6;:
"('%(!!"()("!('
O Rebranchez
la portion découpée
A du conduit
au boîtier
du ventilateur.
O Placez du ruban
adhésif sur le coude
dans un angle de
90 degrés afin d’éviter
toute rotation.
O Introduisez le coude
dans l’orifice arrière
et connectez-le à
la portion A. Pivotez
le coude vers l’orifice
du dessous.
O Tout en tenant le tuyau
et le coude à l’aide
de vos mains via l’orifice
arrière, percez un trou
de 1/8 po à travers le trou
de la languette inférieure
et le tuyau conformément
à l’illustration.
% %$( Assurez-vous que la perceuse
a traversé le tuyau et le coude.
&!%#>2:2F?;6:12:2
<.?@6>2>;A2:1;99.42>82?368?J820@>6=A2?<8.0J?
H8V6:@J>62A>128.?J052A?28;>?128V6:?2>@6;:
1A0;:1A6@
O Tout en tenant le tuyau
et le coude par l’orifice
arrière, vissez les tuyaux
en place à l’aide de la vis
précédemment mise
de côté.
Orifice
arrière
Orifice
du dessous
Vue de dessous
Portion « A »
Trou de fixation
O Appliquez du ruban adhésif
sur le joint entre le tuyau
interne de la sécheuse
et le coude.
% %$( Assurez-vous
que le ruban recouvre le trou
de vis de la portion A à
l’endroit où il se raccorde
au coude.
&!%2?7;6:@?1A
0;:1A6@6:@2>:21;6B2:@L@>236DJ?.B201A>A/.:
.15J?63.36:1VJB6@2>=AV68?:2?21J@.052:@2@=A2
0206:V2:@>.M:2A:>6?=A2<;A>8.?J0A>6@J
Ruban adhésif
