Hublot
Couvercle
intérieur
(cache)

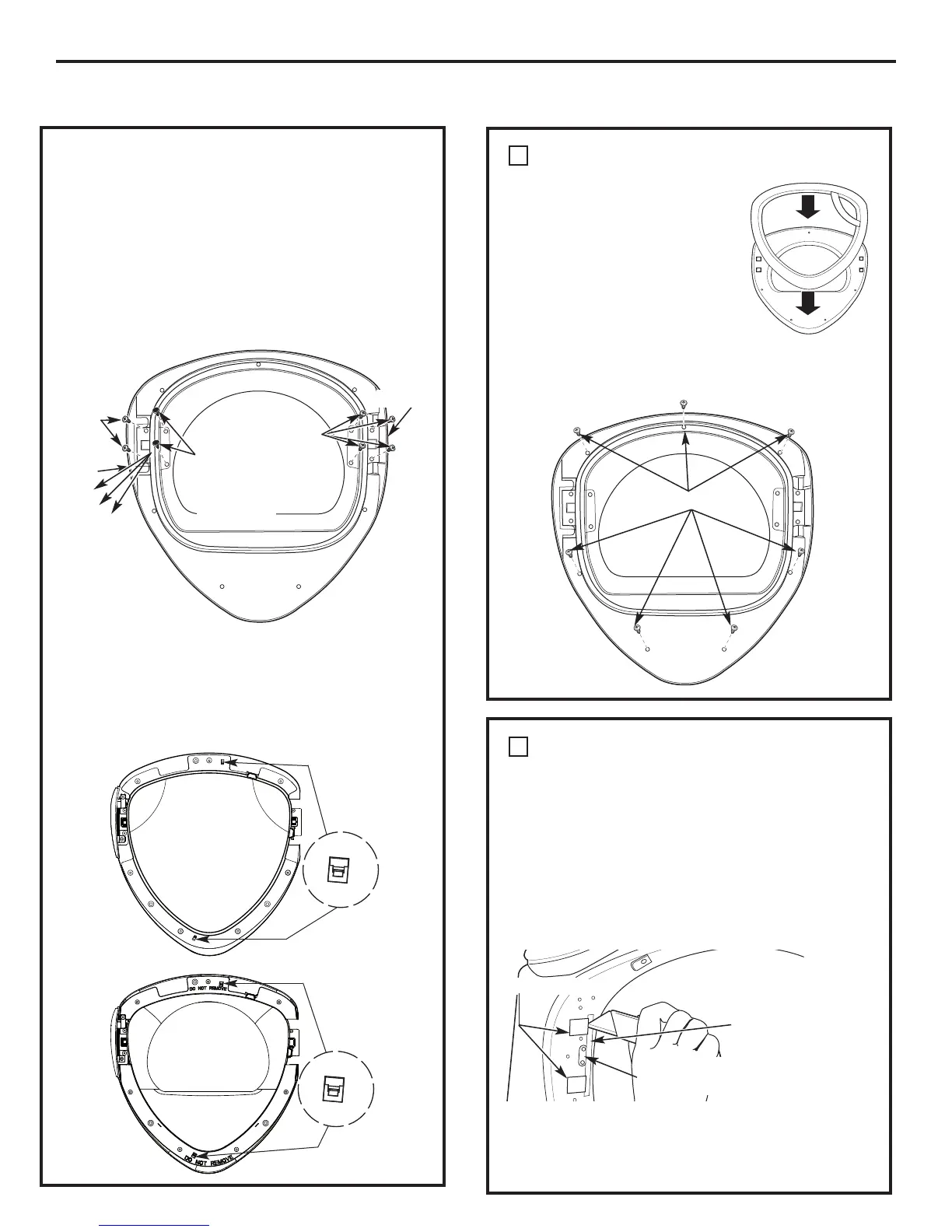

• Installez la charnière sur le côté opposé
de la contre-porte à l’aide de 4 vis
(vis taraudeuses #8 x 0,50 po).
• Installez le nouveau couvercle de la porte
intérieure (de l’ensemble d’inversion) sur le côté
opposé de la charnière à l’aide de 2 vis
(vis taraudeuses #8 x 0,75 po).
• Installez les vis, écrous et rondelles du côté
opposé de la charnière dans les 2 trous restants.
• Retournez la porte intérieure pour que la pièce
intérieure soit tournée vers le bas. Assemblez le
couvercle intérieur (cache), assurez-vous que les
fermoirs ont pincé le couvercle intérieur. Assemblez
le hublot, assurez-vous que les 2 fermoirs ont pincé
le hublot.
Replacez
2 x D vis
Replacez
4 x E vis
Couvercle
de porte
intérieure
Charnière
Remettez en
place 2 vis,
2 écrous et
2 rondelles
Fermoir
Fermoir
" !'%G!&'%#"%'
Retournez la contre-porte et
placez-la sur une surface lisse,
plane et protégée de sorte que
la partie intérieure soit placée
vers le bas. Assemblez
le couvercle en chrome
sur la contre-porte en
les plaçant l’un contre l’autre.
Inversez la porte et procédez à
son assemblage en utilisant 7 vis
(vis taraudeuses #10 x 1,125 po).
7 x A vis
" !'!)%&%
&#("!&'W
(#!!()!'
Retirez les 2 capuchons du panneau avant
de la sécheuse, à l’aide d’un couteau à mastic
ou de tout autre outil plat comme illustré, et
réinstallez-les sur le côté opposé. Pivotez la gâche
et son couvercle en retirant 2 vis (vis taraudeuses
#8 x 0,625 po) et en les réinstallant sur le côté
opposé.
% %$(Posez un morceau de ruban
gommé sur le côté du capuchon sous lequel
la lame du couteau à mastic sera introduite
afin d’éviter les rayures.
Support
de la gâche
2 Capuchons
Morceau de
ruban gommé
