10
2016-01 · Válvula de retenção de pressão DHV / Constant pressure Valve DHV
10

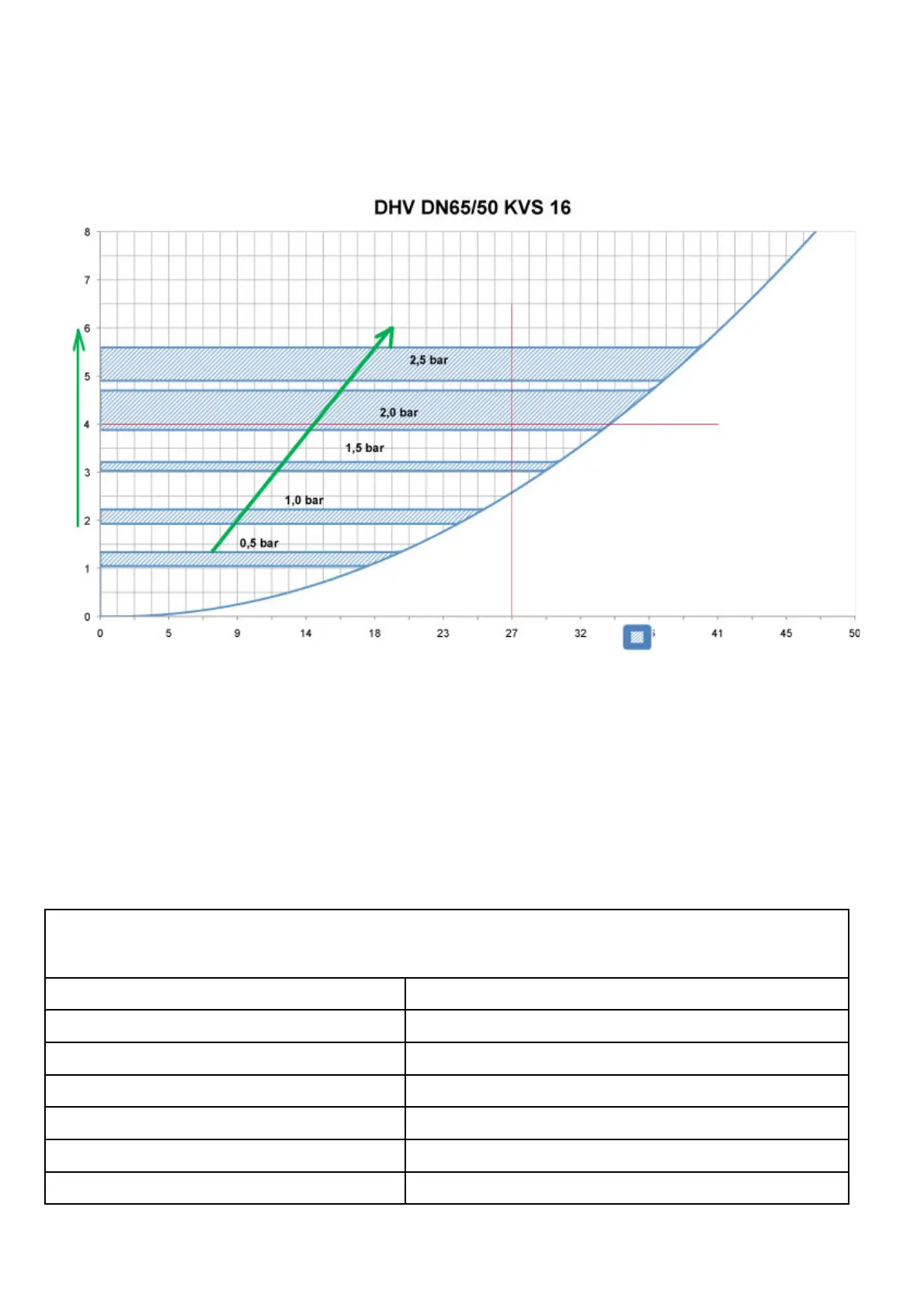

Se o tamanho da válvula estiver determinado, ainda
deve ser definida a pressão de ar a ajustar. Esta aumenta
com o aumento de pressão de produto, tal como se
segue (setas verdes):
As barras assinalam as pressões de entrada da válvula
de retenção de pressão, conforme a pressão do produto.
Se a pressão do produto aumentar, a pressão de entrada
também aumenta.
O diagrama indica apenas valores indicativos que,
durante o funcionamento, devem ser verificados e, se
necessário, reajustados.
Para o exemplo seleccionado foi escolhida uma válvula
DN65/50 KVS 16, à qual deve ser ajustada uma pressão
de entrada de cerca de 2 barg.
The bars indicate air supply pressures for constant pres-
sure valve, depending on product pressure. Increases
the product pressure, also increases the air supply
pressure.
The diagram shows only reference values, which should
be examined during the operation and, if necessary
readjusted.
For the example a valve DN65/50 KVS16 was chosen,
where a supply pressure of approx. 2 barg need to
be set.
Is the size of the valve determines, need the air pressure
also be determined. The air pressure increases with
increasing product pressure, as follows (green arrows):
Pressão do produto na entrada (bar) / Product pressure inlet [bar]
Fluxo volumétrico [m³/h] / Flow rate [m³/h]
Intervalo inadmissível /
out of range
Intervalo de funcionamento / operating range
Pressão do ar no
accionamento /
Air pressure actuator
Intervalos de utilização recomendados para as válvulas (conforme a pressão de ar de comando)
Recommended operating range (depending on air pressure)
Kvs Intervalo de utilização / Operating range (l/h)
4 250 ... 10.000
10 1.500 ... 29.000
16 2.500 ... 40.000
25 5.000 ... 65.000
35 7.000 ... 90.000
60 10.000 ... 100.000
