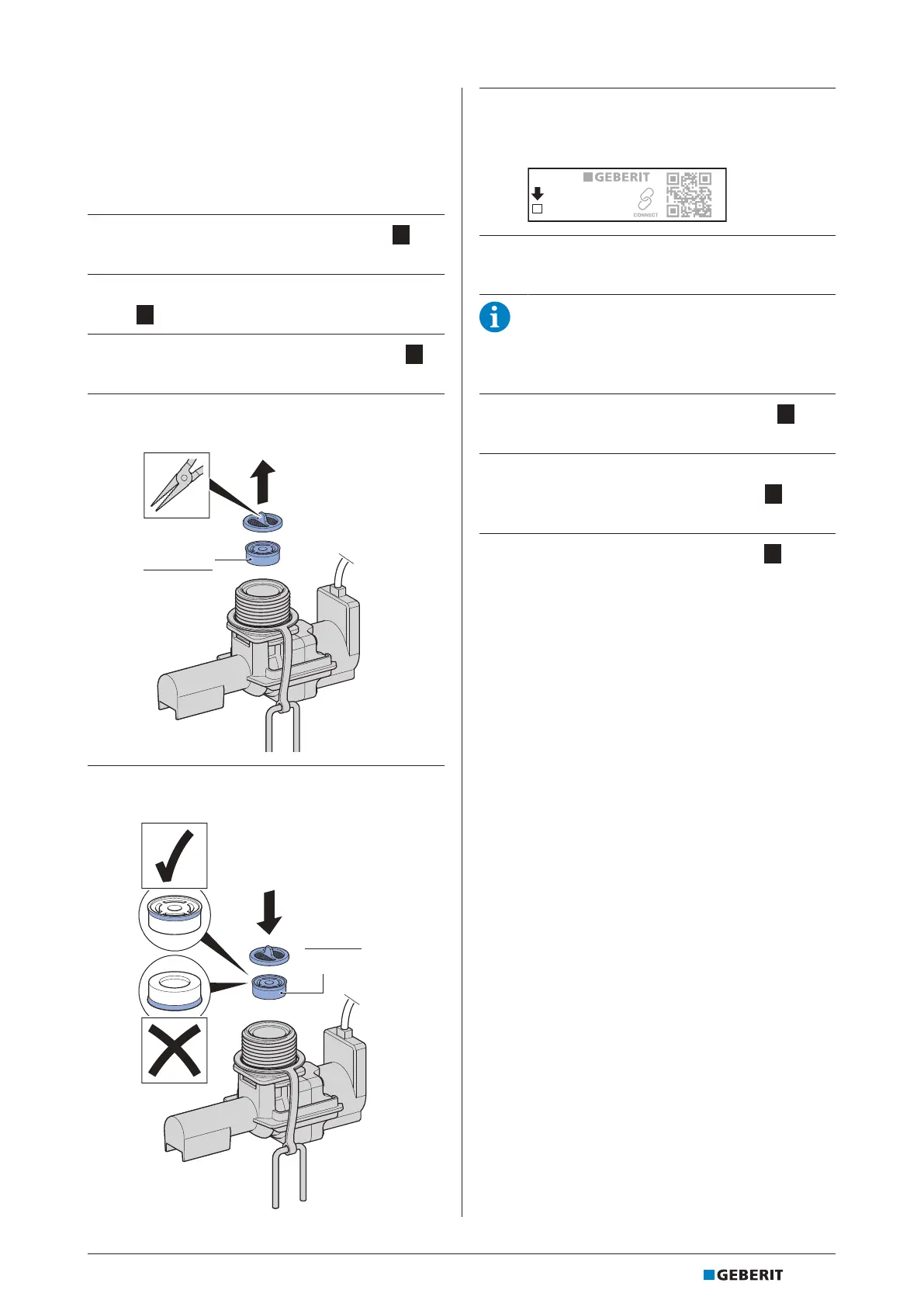

Zamjena graničnika protoka
Geberit uređaj za higijensko ispiranje tvornički se
isporučuje s graničnikom protoka od 10l/min.
Zamjenom graničnika protoka protok se može
ograničiti na 4 l/min.
1 Demontirajte pokrovnu ploču. → Vidi 1 ,
stranica147.
2 Demontirajte upravljačku jedinicu. → Vidi
2 , stranica147.
3 Demontirajte magnetne ventile. → Vidi 3 ,
stranica148.
4 Demontirajte filter mrežicu i graničnik
protoka.
plava
OPLQ
5 Zamijenite graničnik protoka (br. art.
243.759.00.1) i montirajte filter mrežicu.
OPLQ
siva
6 Novu vrijednost graničnika protoka
kemijskom olovkom označite na naljepnici
upravljačke jedinice.
971.370.00.0(00)
1234
10 l/min
4 l/min
7 Postavite novu vrijednost graničnika protoka
u aplikaciji Geberit Control.
Za ispravan proračun količine vode za
ispiranje apsolutno je potrebno prilagoditi
vrijednost graničnika protoka u aplikaciji
Geberit Control.
8 Montirajte magnetne ventile. → Vidi 4 ,
stranica149.
9 Montirajte upravljačku jedinicu i provjerite
funkciju magnetnih ventila. → Vidi 5 ,
stranica150.
10 Montirajte pokrovnu ploču. → Vidi 6 ,
stranica151.
