Produktbeschreibung
Aufbau

















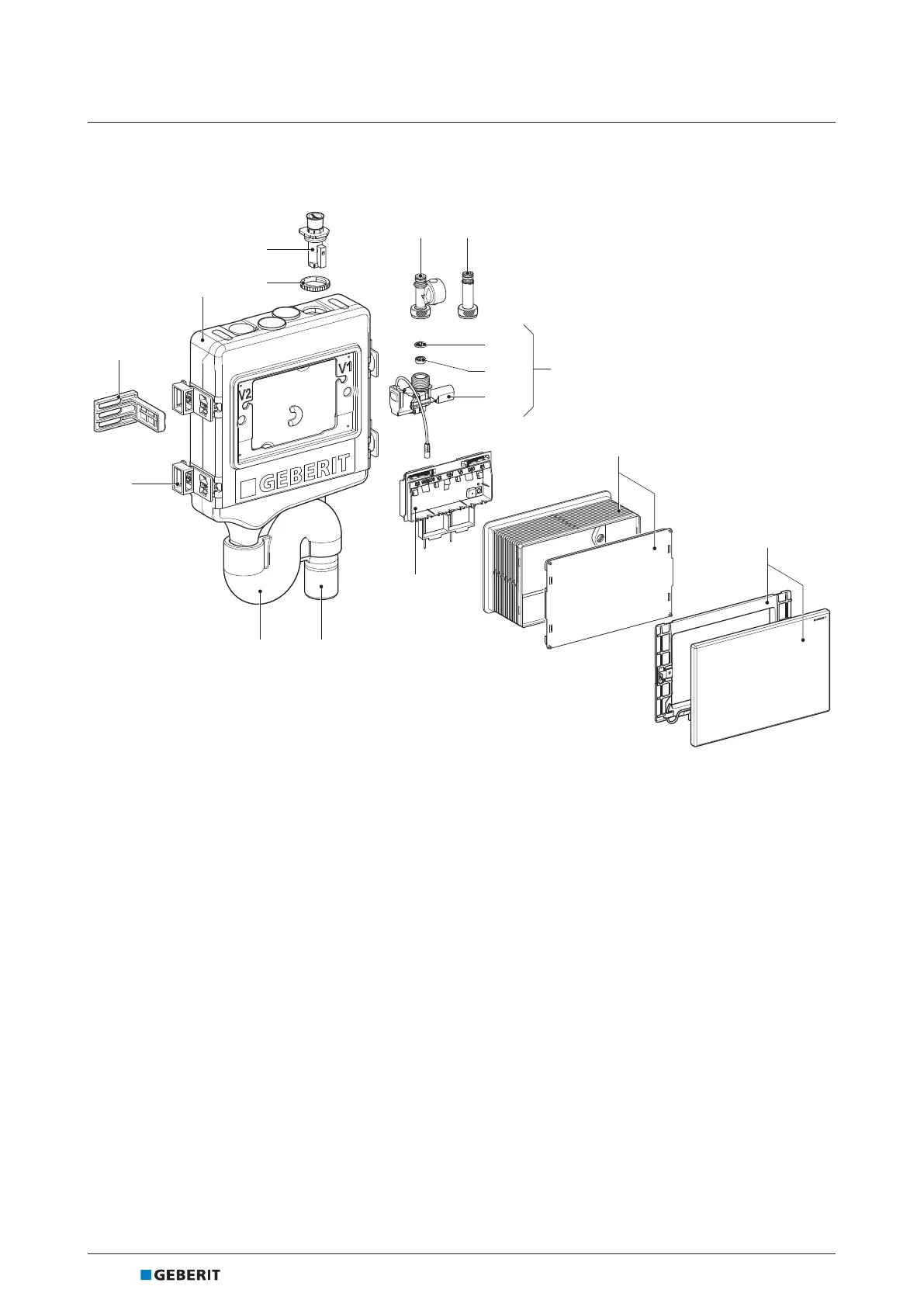

Abbildung1: Geberit HS30 und HS50 Hygienespülungen
1 Geberit HS30 und HS50 Hygienespülungen mit 1 oder 2 Wasseranschlüssen
2 Kugelhahn
3 Kontermutter
4 Volumenstromsensor (bei Geberit HS50 Hygienespülung mit Sensor)
5 Kupplungsstück (bei Geberit HS30 und HS50 Hygienespülungen ohne Sensor)
6 Magnetventil
6.1 Filtersieb
6.2 Durchflussbegrenzer
6.3 Magnetventileinheit mit Rückflussverhinderer
7 Steuereinheit
8 Anschlussrohr
9 Dämmung
10 4 Distanzhalter
11 4 Befestigungswinkel
12 Bauschutz mit Bauschutzdeckel
13 Abdeckplatte mit Befestigungsrahmen
