Comando
Indicazione dello stato di funzionamento
Lo stato di funzionamento dei dispositivi antiristagno Geberit HS30 e HS50 è indicato sull'unità di comando.
L'unità di comando è accessibile dopo aver smontato la placca di copertura. → Vedere 1 , pagina147.

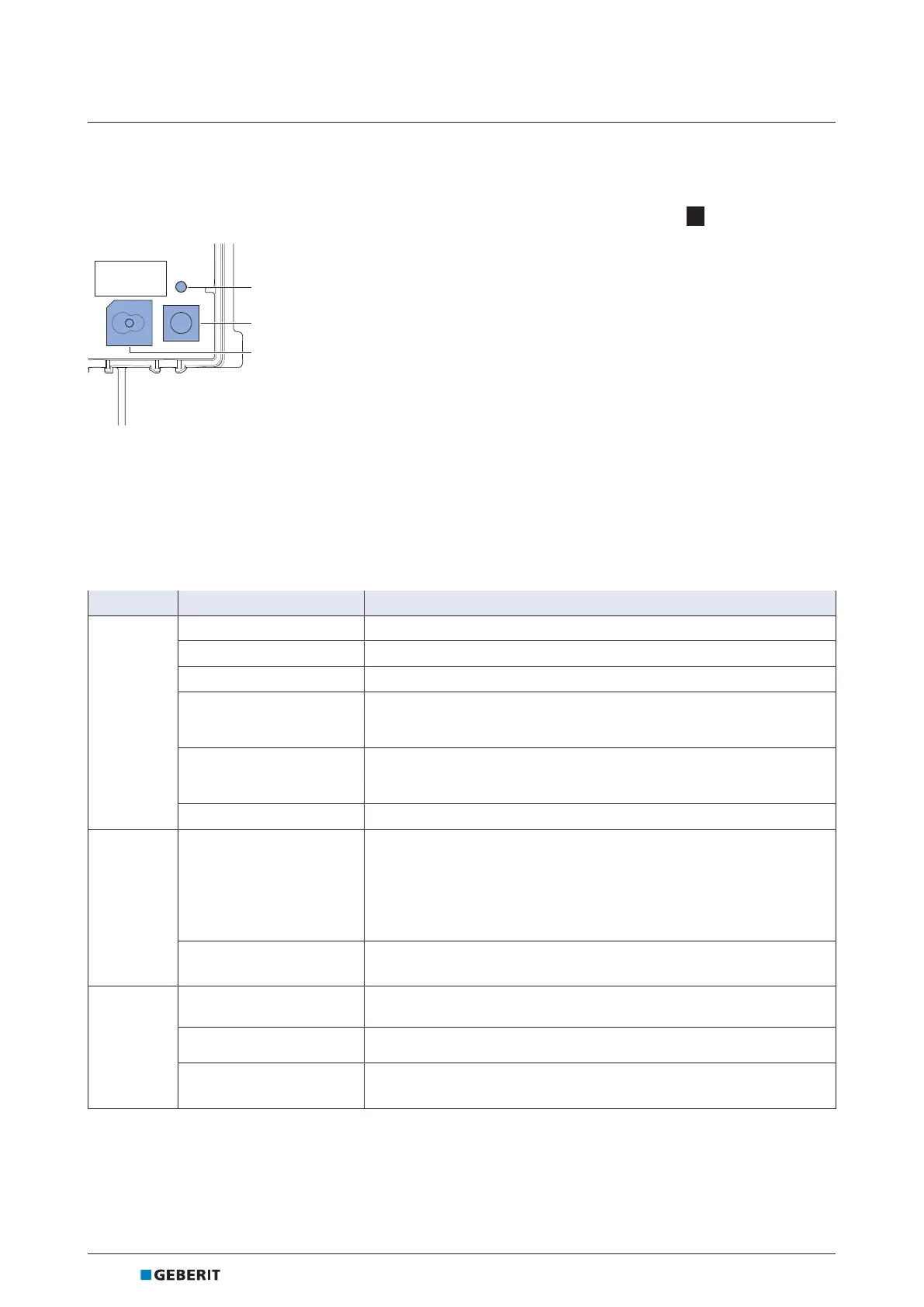

Figura2: Indicatori ed elementi d'uso sull'unità di comando
1
LED di stato
2
Pulsante <Test>
3
Cicalino
Tabella1: Indicatori ed elementi d'uso
Elemento Stato Significato
LED di
stato
Off
• Nessuna tensione d’esercizio
Luce fissa verde
• Funzionamento normale
Lampeggia in verde
• Valvola elettromagnetica aperta
Luce fissa arancione
• Avvertenza, diagnostica dei malfunzionamenti con l'app Geberit
Control
• In attesa dell’indirizzamento tramite GEBUS
1)
Luce fissa rossa
• Malfunzionamento, diagnostica dei malfunzionamenti con l’app
Geberit Control
• Regolazioni di base non impostate
Lampeggia in verde/rosso
• Localizzazione del dispositivo antiristagno
1)
Pulsante
<Test>
Premere il pulsante <5s
• Test valvole elettromagnetiche: dopo aver rilasciato il pulsante, le
valvole elettromagnetiche si aprono una dopo l'altra per 5s
• Quando il test valvole elettromagnetiche è attivo: interrompere il
test
• In caso di malfunzionamento attivo: tacitare il cicalino
• Identificazione del dispositivo antiristagno
2)
Premere il pulsante per
>5s
• Eseguire il pairing con l'app Geberit Control
Cicalino
3)
Off
• Funzionamento normale
• Cicalino disattivato
On
4)
• Malfunzionamento, diagnostica dei malfunzionamenti con l’app
Geberit Control
Emette un segnale acu-
stico al secondo
• Localizzazione del dispositivo antiristagno
1)
1) Solo in caso di collegamento al GEBUS → vedere manuale del sistema Geberit Connect
2) Con il pulsante premuto, il dispositivo antiristagno viene selezionato nell’app Geberit Control alla voce
[I miei terminali].
3) Il cicalino è disattivato di fabbrica. All’occorrenza, attivarlo nell'app Geberit Control.
4) Il cicalino può essere tacitato con il pulsante <Test>.
