Gemu 514 - Montage Antrieb und Dichtscheibe; 11 Schnittbild und Ersatzteile

514
9/28
WICHTIG
Dichtscheibe (4) bei jeder Demontage /
Montage des Antriebs austauschen.

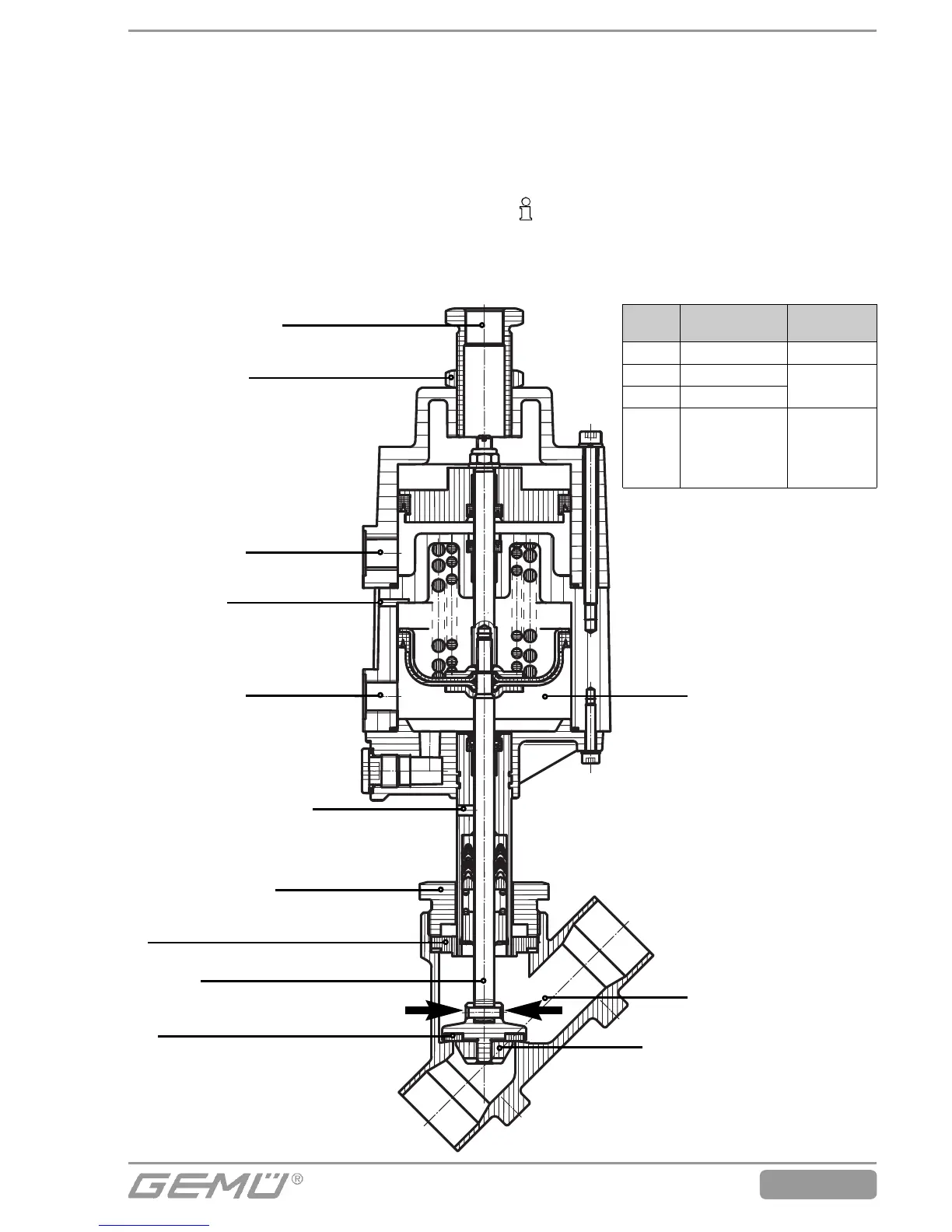

11 Schnittbild und Ersatzteile
A
4
14
1
Scheibe
Anschluss R
Entlüftung
Anschluss V
Entlastungsbohrung
Hubbegrenzung
Kontermutter
Überwurfmutter
Spindel
Ansatz Greifzange
Position Benennung des
Ersatzteils
Bestellbe-
zeichnung
1 Ventilkörper K 500...
4 Dichtscheibe
514...SVS...
14 Absperrdichtung
A Antrieb 9514 K...
(siehe
Bestelldaten
Rubrik „An-
triebgröße“)
}
setzen und mit Überwurfmutter (a) hand-
fest anschrauben.
6. Überwurfmutter (a) mit Gabelschlüssel
festschrauben. Dabei dreht sich der
Antrieb ca. 90° im Uhrzeigersinn bis zur
gewünschten Position.
7. Komplett montiertes Ventil auf Dichtheit
prüfen.
10.3 Montage Antrieb und
Dichtscheibe
1. Antrieb (A) in Offen-Position bringen.
2. Alle Teile reinigen.
3. Neue Dichtscheibe (4) in Ventilkörper (1)
legen.
4. Antrieb 360° drehbar. Position der
Steuerluftanschlüsse beliebig.
5. Antrieb (A) auf Ventilkörper (1) ca. 90° vor
Endposition der Steuerluftanschlüsse auf-
