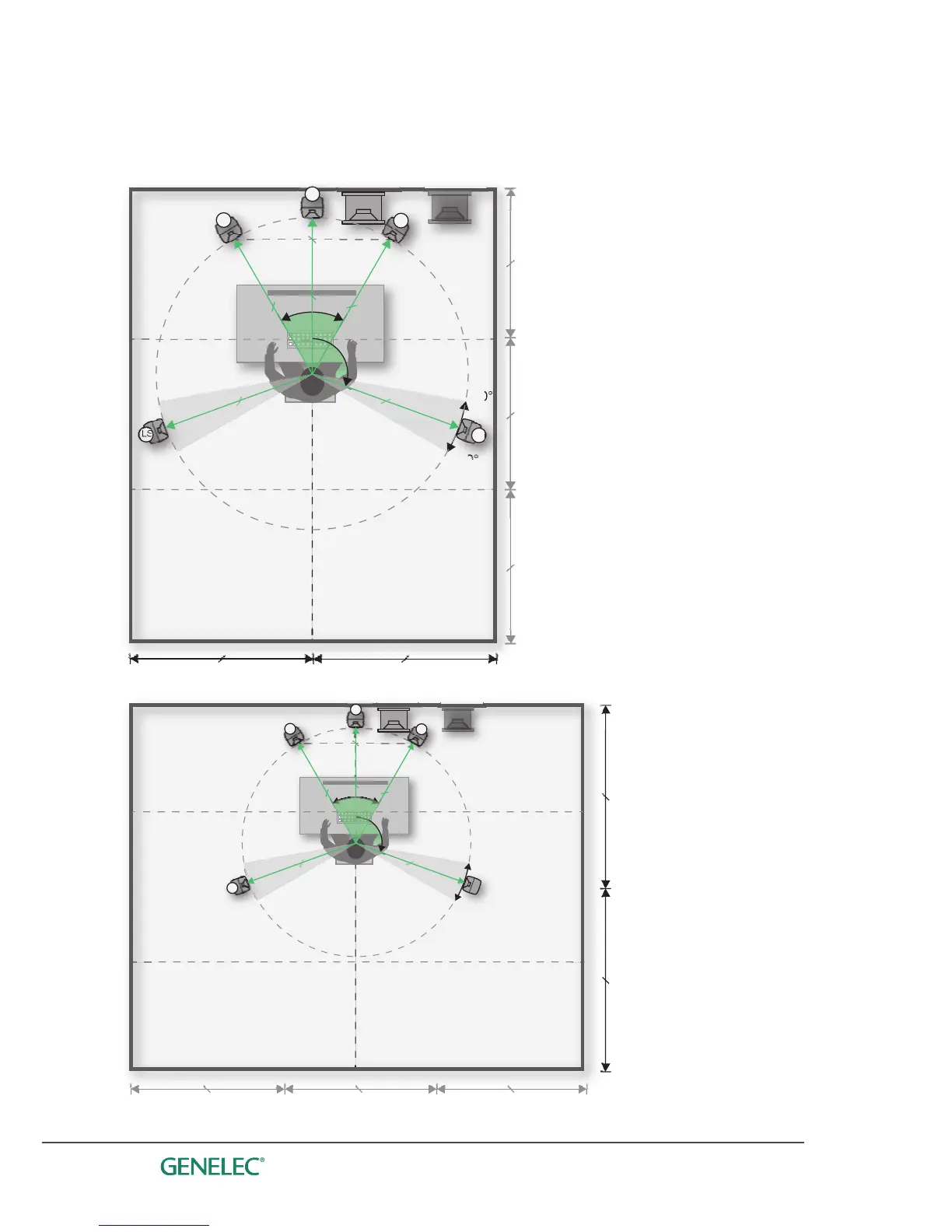

Wandhalterung / wall mount - GENELEC 1037

praktische Boxenmontage, verstellbar in Richtung und Neigung

easy handling, adjustable direction and angle

Aufstell- und Bedienungsanleitung / instruction manual

1. Wandplatte montieren

1. wall bracket fastening

2. Befestigungsbeispiele / wall mount options

1.a

Halteplatte

senkrecht ausrichten,

Borhlöcher markieren

Adjust wall plate vertically

1.b Dübellöcher bohren (6x)

2.b Anchor holes drilling (6x)

Durchmesser / diameter

-8 mm bei Bolzen-Anker

-8 mm steel-anchor-bolt

-10 mm bei Rahmendübel

-10 mm universal frame fixing set

Betonwand - Bsp.: Bolzen-Anker M8x80

concrete wall - e.g.: steel-anchor-bolt M8x80

-aufbohren, Loch ausblasen, Anker einschlagen, Halte rung

-anbringen, U-Scheiben setzen, Muttern anziehen

-drill and blow out hole, place anchor, wall bracket and

-washer, tighten hex nut

Lochsteine - Bsp.: Rahmendübel 10x100 mit Holzschraube 7x100

perforated bricks -e.g.: universal frame fixing set 10x100

-Löcher bohren, senken und ausblasen, Dübel setzen, Halterung

-anbringen, Schrauben eindrehen

-drill, countersink and blow out hole, place anchor and bracket, fix

-hexagon head wood screw

C Einspritzmörtel-Verankerungen / injection-molded-anchor

ohne Siebhülse für Vollmauerwerk und Beton - mit Siebhülse für Hohlkammersteine / wahlweise mit Anker-Gewindestange M8 oder Innengewindehülse M8.

without sieve bushing for concrete wall - with sieve bushing for perforated bricks / optional with threaded bolt M8 or threaded bushing M8.

Vorteile: Befestigung arbeitet spreizdruckfrei, dadurch kann die Halterung beliebig oft ausgewechselt werden und erlaubt eine randnahe Montage (nicht unter

Vorteile: 100 mm Abstand). Genaue Montagehinweise entnehmen Sie bitte den Beipackinformationen der Produkte.

Advantages: fixing without pressure, enables repeated mounting, capable for diverse wall materials (please notice instructions of anchor manufacturers).

A B

3. Zubehörbeutel / equipment pack

Genelec 1037 - Page 7
