INTRODUCCIÓN
Gracias por adquirir la E Z Pro Plantilla Combinación Mortaja y Espiga (M&T Jig) de General
Tools & Instruments. La primer plantilla integrada en la industria de trabajos de madera con la
capacidad de hacer combinaciones de ensambladura de Mortaja y Espiga de manera profesional
“Lista para instalar”. La plantilla hace que la ensambladura de Mortaja y Espiga sean de las juntas
más resistentes en madera para muebles, gabinetes y marcos — un proceso fácil, rápido y simple.
El paquete de Mortaja y Espiga viene con una plantilla completamente ensamblada, incluye una
broca buriladora de espiral de 1/4" para cortes rectos y una guía de cojinete para espiga de 1/4".
También incluye la guía de cojinetes para corte de juntas de 3/8" y 1/2". Tome en cuenta que
tendrá que adquirir sus propias brocas buriladoras de 3/8" y 1/2".
La plantilla para Mortaja y Espiga posee una pieza tratada a calor con cuerpo de aluminio de alto
grado, pernos ajustables, sujetadores y una broca que cumple con las especificaciones de la
Sociedad Norteamericana de Ingenieros Automotores (SAE). El ensamblaje de las unidades
ajustables, Barras Posicionadoras y Cojinete, están también fabricados de acero sólido.
Capacidad y Especificaciones:
Acomoda piezas de 1/2" a 1 1/2" de grueso y de cualquier medida de largo
Grosor de la Mortaja y Espiga: 1/4", 3/8" y 1/2"
Largo mínimo de la junta de la Mortaja y Espiga: 1" +/- 1/8" (dependiendo de la broca que utilice)
Largo máximo de la junta de la Mortaja y Espiga: 3" +/- 1/8" (dependiendo de la broca que utilice)

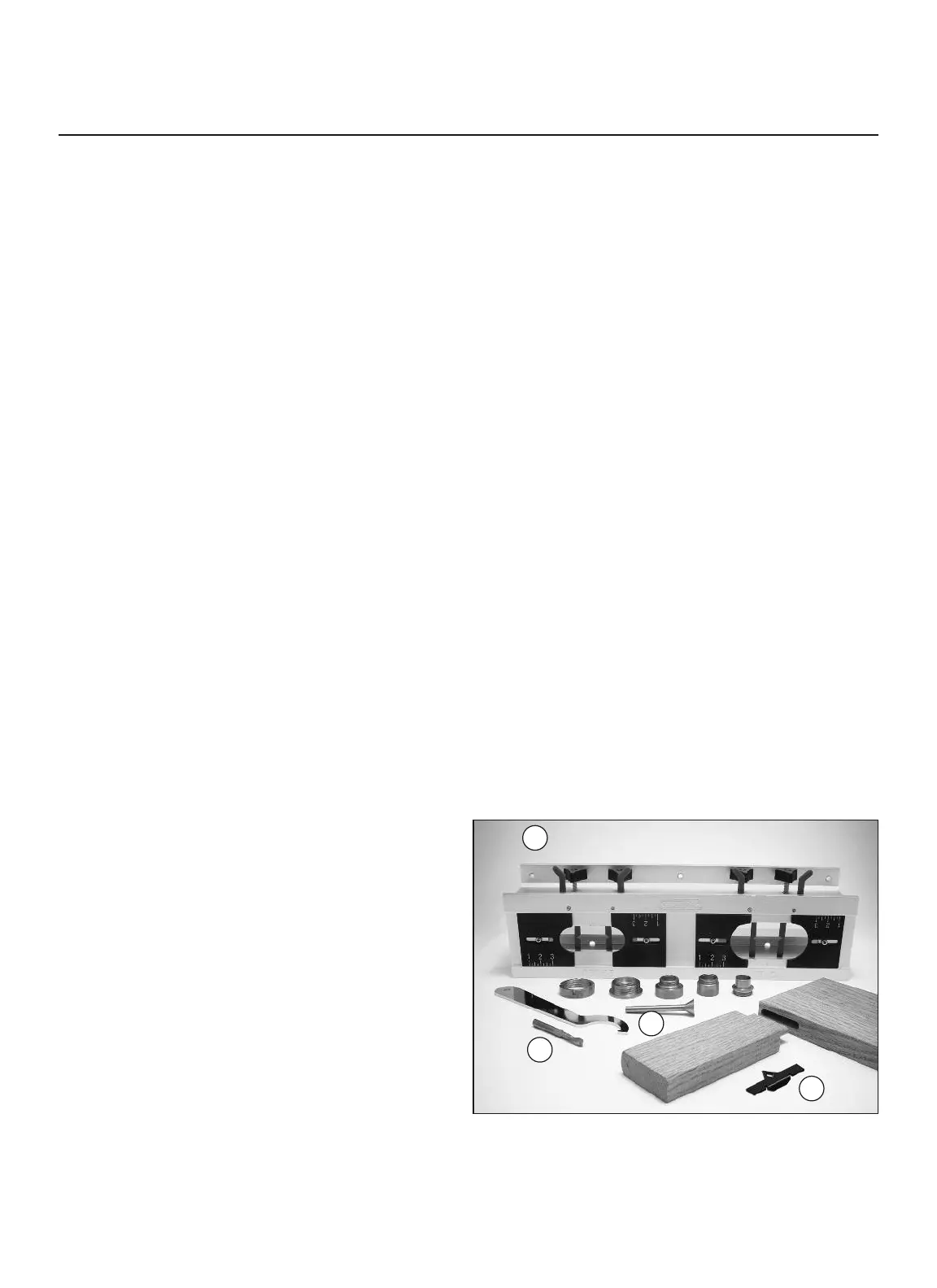

Contenido del Paquete
1. Plantilla completamente ensamblada
2. “Cambio Rápido” el ensamblaje del cojinete de la base de la fresadora consiste en:
• Un manguito de guía y tuerca de retención
de 1-3/16” “Cambio Rápido”
• Una guía de cojinete de 1/4"
(1-1/4" de diámetro exterior)
• Un perno de centrado de 1/4"
• Una llave plana de tuerca para ajustar el
manguito de guía y tuerca de retención
• Una guía de cojinete de 3/8"
• Una guía de cojinete de 1/2"
3. Una broca buriladora espiral de carburo de
corte recto de 1/4"
4. Herramienta de alineación
Se recomienda que se familiarice con la nomenclatura de la figura 1 y figura 2 de la
página 18 antes de proceder.
3
4
1
2
