General E Z Pro - Anatomie du Gabarit; Toupie À Changement Rapide

32
1 1/8 po dia. ext.
7/8 po dia. ext.
5/8 po dia. ext.
SECTION MORTAISE
SECTION TENON
ASSEMBLAGE DU GABARIT
PROFIL DE L’ASSEMBLAGE
DU GABARIT
1 - Assemblage du gabarit
1A - Marques de centrage
1B - Embrèvements de centrage
1C - Indicateurs de positionnement du
gabarit
2 - Guides de la section mortaise
2B - Règle de positionnement du guide
2C - Vis de blocage du guide
3 - Guides de la section tenon
4 - Barre de centrage, [4A] marques, [4B]
dentelure, [4C] vis de serrage
5 - Vis de serrage du serre-joints
6 - Barres de positionnement
6A - Barres de positionnement déployées
6B - Barres de positionnement rétractées
pour le rangement et la coupe
7 - Serre-joints
8 - Rebord de montage
R1 - Contre-écrou
R2 - Manchon de guidage de 1 3/16 po
R3 - Douille de guidage de 1 1/8 po dia. ext.
pour les tenons de 1/4 po (et pour les
mortaises)
R4 - Tige de centrage
R5 - Clé de serrage plate
R6 - Douille de guidage de 7/8 po dia. ext.
pour les tenons de 3/8 po
R7 - Douille de guidage de 5/8 po dia. ext.
pour les tenons de 1/2 po
R8 - Fraise de 1/4 po

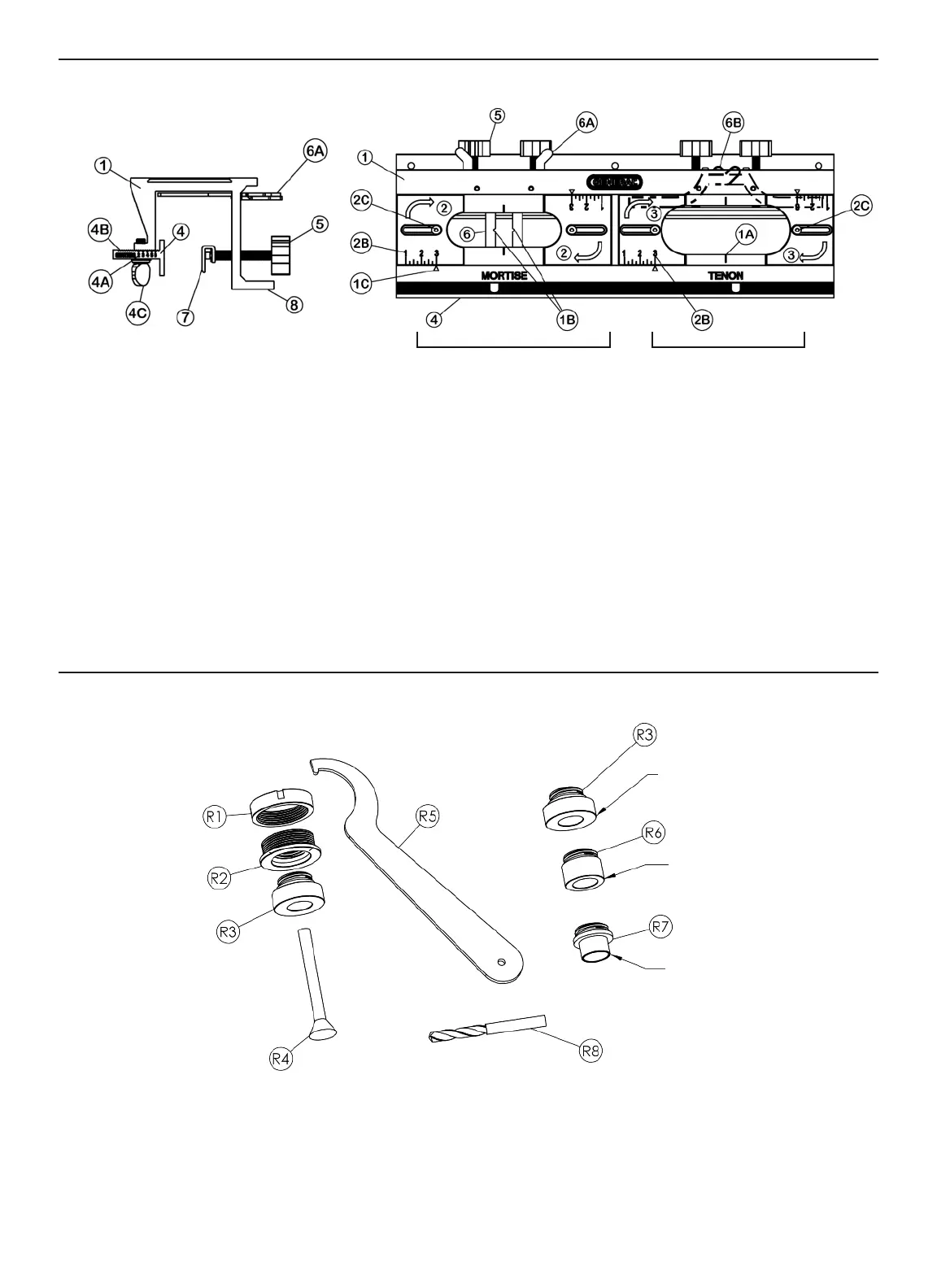

ANATOMIE DU GABARIT À MORTAISE ET TENON E-Z PRO
Fig. 1
ANATOMIE DE L’ASSEMBLAGE DE LA DOUILLE DE LA TOUPIE À CHANGE-
MENT RAPIDE :
Fig. 2
