4. FIJANDO EL LARGO DE LA JUNTA
La Plantilla de Mortaja y Espiga consta de 2 secciones de trabajo, la sección de la mortaja y la
sección de la espiga (Figura 16)

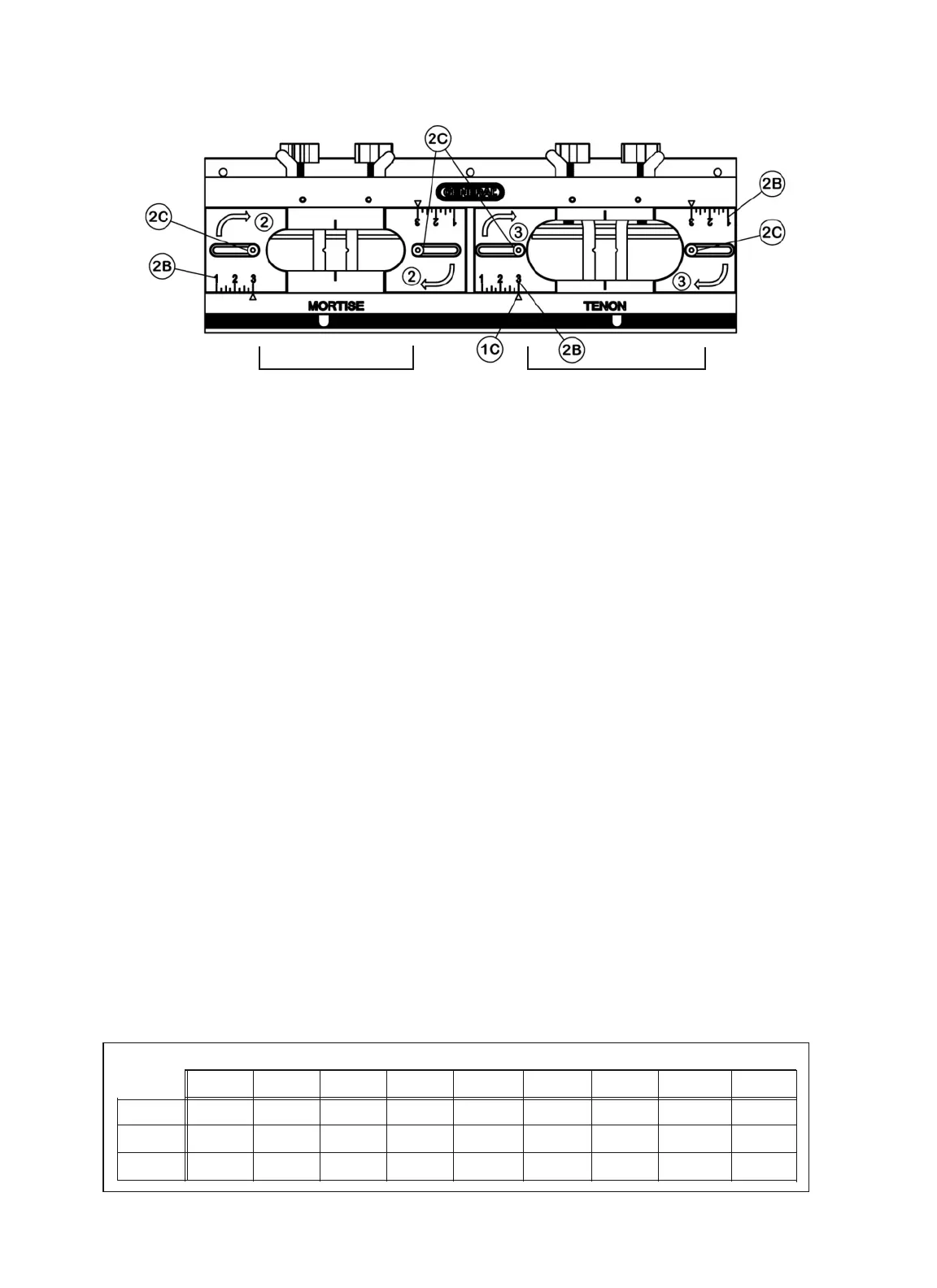

Figura 16
Tanto la sección de la mortaja como la sección de la espiga están equipadas con plantillas
deslizantes ajustables, derecho e izquierdo [#2 y #3] (Figura 16) las cuales se utilizan para fijar el
largo de la junta.
Los números 1, 2 y 3 al igual que las marcas asociadas del reglado en cada orilla de las plantilla
[2B] están a la vista.
Para ajustar las plantillas para el largo de junta deseado, afloje los tornillos de cierre [2C] en
las plantillas ubicados del lado derecho e izquierdo en ambos lados de cada junta y deslícelos
de acuerdo a la apertura deseada. (Tal como lo muestra el cuadro, basado en el diámetro de su
broca). Todas las (4) plantillas deslizantes deben estar en la misma posición. Vuelva a apretar los
tornillos.
Los números 1, 2 y 3 en las plantillas deslizantes ajustables se correlacionan directamente
a la broca de 3/8" como lo muestra el cuadro de abajo. Por ejemplo, si usted fija las posiciones
de la plantilla en #2, creará una junta de 2" de largo. Al fijar las plantillas en #1, creará una junta
de 1" de largo.
Si utiliza una broca de diámetro de 1/4" o 1/2" refiérase a la tabla para el tamaño actual de la junta
en estas mismas marcas. La tabla compensa por la diferencia en el tamaño del cojinete y el
diámetro de una broca de 3/8". Por ejemplo, al utilizar una broca de 1/4" con las plantillas
posicionadas en #2, se produciría una junta de 1-7/8" de largo. De igual manera, al utilizar una
broca de 1/2" con las plantillas en la posición #2 se producirá una junta de 2-1/8" de largo.
Notas:
1. La tabla de abajo muestra el largo exacto de cada junta para cada marca en la plantilla y
para cada tamaño de broca.
2. Cuando fije el tamaño de la apertura, asegúrese que TODAS las plantillas tengan las
mismas medidas; esto asegura que ambas, la mortaja y la espiga sean del mismo tamaño.
(Figura 16)
23
SECCIÓN DE LA MORTAJA
SECCIÓN DE LA ESPIGA
Tabla Del Largo de Mortaja Y Espiga
Marcas Posición de la Plantilla
3 2-3/4 2-1/2 2-1/4 2 1-3/4 1-1/2 1-1/4 1
1/4" 2-7/8 2-5/8 2-3/8 2-1/8 1-7/8 1-5/8 1-3/8 1-1/8 7/8
3/8" 3 2-3/4 2-1/2 2-1/4 2 1-3/4 1-1/2 1-1/4 1
1/2" 3-1/8 2-7/8 2-5/8 2-3/8 2-1/8 1-7/8 1-5/8 1-3/8 1-1/8
Grosor de
la Junta
