General E Z Pro

27
ENRUTAMIENTO DE OTROS TAMAÑOS DE MORTAJAS Y ESPIGAS
La E Z Pro Plantilla de Mortaja y Espiga y la guía de cojinete de la fresadora incluyen el
manguito de guía con una tuerca de retención [R2, R1] y una guía de cojinete de 1-1/8" para
juntas de 1/4" [R3], una broca buriladora y un perno de centrado [R4]. Estas piezas le permitirán
hacer mortajas y espigas de 1/4" ajustables para una tabla de un grueso de 3/4" (Figura 26). El
paquete también incluye la guía de cojinete que necesitará para hacer mortajas y espigas de 1/2"
[R7] ó 3/8" [R6] (Página 18), sin embargo, tome nota que necesitará comprar por separado las
brocas buriladoras correspondientes. Vea la tabla de tamaños en la página 24.
•
Para hacer una espiga de 3/8", necesitará una broca buriladora y la manguita de guía de 7/8" [R6].
• Para hacer la mortaja de 3/8" que haga juego, cambie la manguita de guía de 1-1/8" [R3]
(Figura 27)
• Para hacer una espiga de 1/2", necesitará una broca buriladora de 1/2" y la manguita de guía de
5/8" [R7].
• Para hacer la mortaja de 1/2" que haga juego, cambie la manguita de guía de 1-1/8" [R3]
(Figura 28)
NOTA: Las Manguitas de Guía se pueden cambiar sin necesidad de remover la broca buriladora.

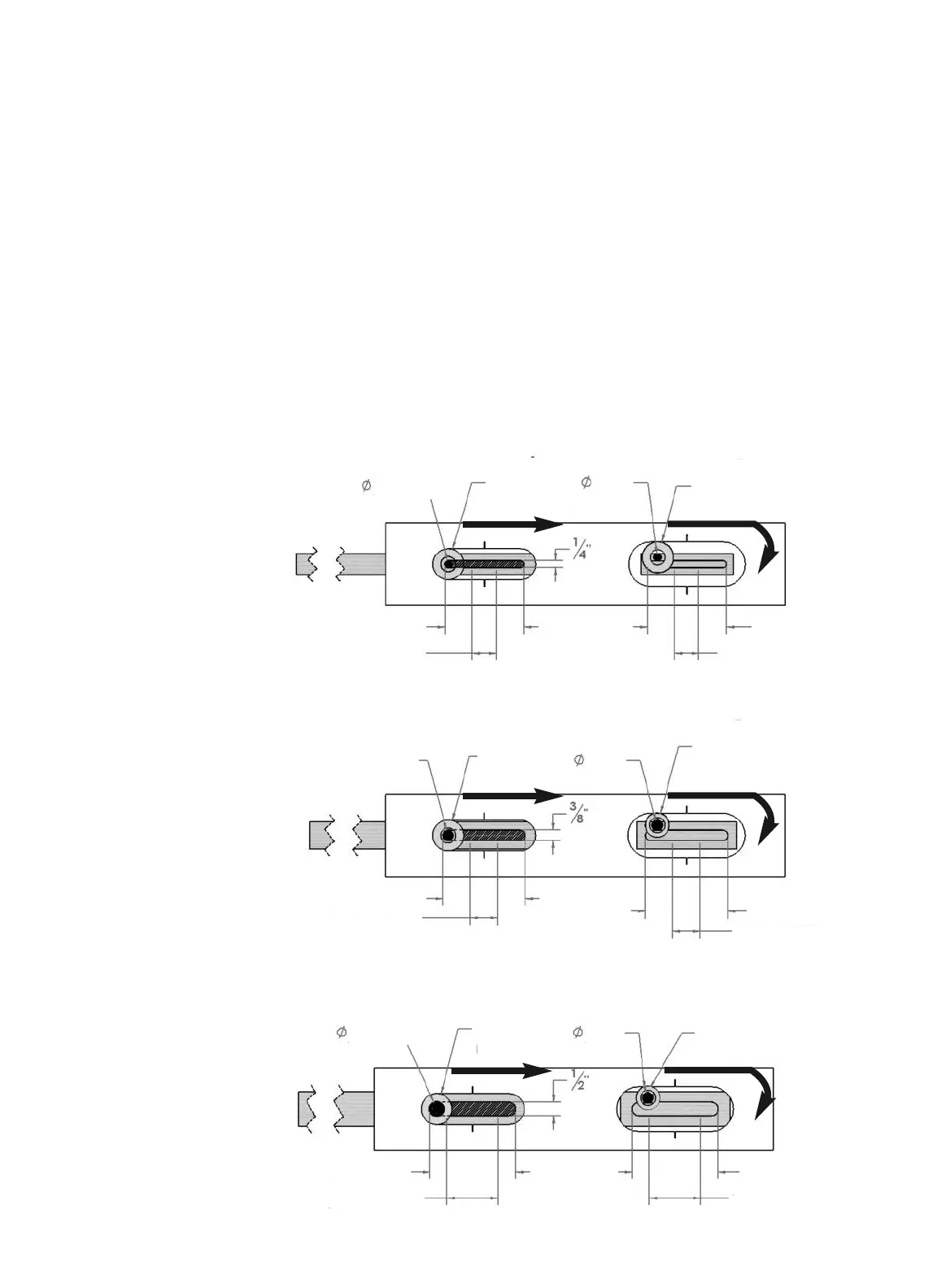

Figura 26
Figura 27
Figura 28
MORTAJA
ESPIGA
MORTAJA
ESPIGA
MORTAJA
ESPIGA
BROCA DE 1/4"
BROCA DE 3/8"
BROCA
DE 1/4"
BROCA
DE 3/8"
LARGO MÁXIMO 2-7/8"
GUÍA DE COJINETE
DE 1-1/8" DE
DIÁMETRO
EXTERIOR [R-3]
GUÍA DE COJINETE
DE 1-1/8" DE
DIÁMETRO
EXTERIOR [R-3]
GUÍA DE COJINETE
DE 7/8" DE
DIÁMETRO
EXTERIOR [R-3]
BROCA DE 1/2"
BROCA
DE 1/2"
GUÍA DE COJINETE
DE 1-1/8" DE
DIÁMETRO
EXTERIOR [R-3]
GUÍA DE COJINETE
DE 5/8" DE
DIÁMETRO
EXTERIOR [R-3]
G
UÍA DE COJINETE
D
E 1-1/8" DE
D
IÁMETRO
E
XTERIOR [R-3]
LARGO MÍNIMO 7/8"
LARGO MÁXIMO 3"
LARGO MÍNIMO 1"
LARGO MÁXIMO 3"
LARGO MÍNIMO 1"
LARGO MÁXIMO 3-1/8"
LARGO MÍNIMO 1-7/8"
LARGO MÁXIMO 3-1/8"
LARGO MÍNIMO 1-7/8"
LARGO MÁXIMO 2-7/8"
LARGO MÍNIMO 7/8"
JUNTA de 1/4"
(mostrada en
una pieza de 1")
JUNTA de 3/8"
(mostrada en
una pieza de
1-1/4")
JUNTA de 3/8"
(mostrada en
una pieza de 2")
