TAILLE DE MORTAISES ET TENONS À LA TOUPIE - AUTRES FORMATS
L’ensemble de gabarit à mortaise et tenon E-Z Pro avec douille de guidage pour la toupie
inclut un manchon de guidage avec contre-écrou [R2, R1], une douille de guidage pour la toupie
de 1 1/8 po pour les assemblages de 1/4 po [R3], une fraise de 1/4 po et une tige de centrage [R4].
Ces éléments vous permettront de faire des mortaises et tenons de 1/4 po convenant à des
panneaux d’une épaisseur de 3/4 po (fig. 26). L’ensemble comprend aussi une douille de guidage
dont vous aurez besoin pour fabriquer des mortaises et tenons de 1/2 po [R7] ou de 3/8 po [R6]
(page 32). Cependant, vous devrez achetez séparément les fraises correspondantes. Veuillez
consulter le tableau des dimensions à la page 38.
• Pour fabriquer un tenon de 3/8 po, il vous faudra une fraise de 3/8 po et une douille de guidage
de 7/8 po [R6].
• Pour fabriquer la mortaise de 3/8 po correspondante, changez le manchon de guidage de
1 1/8 po [R-3] (fig. 27).
• Pour fabriquer un tenon de 1/2 po, il vous faudra une fraise de 1/2 po et une douille de guidage
de 5/8 po [R7].
• Pour fabriquer la mortaise de 1/2 po correspondante, changez le manchon de guidage de
1 1/8 po [R-3] (fig. 28).
REMARQUE : Les douilles de guidage peuvent être changées sans que la fraise soit enlevée de la
toupie.

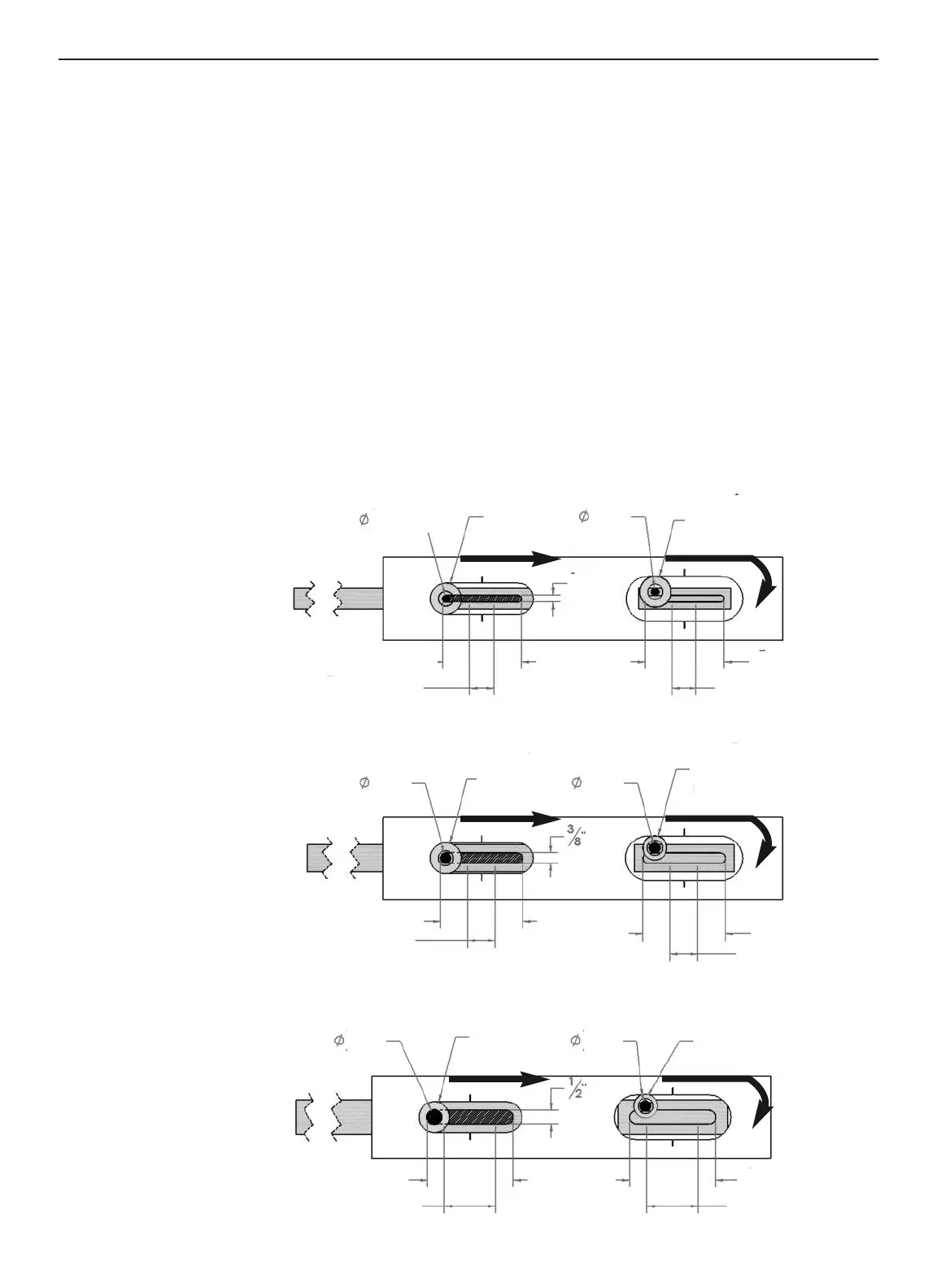

Fig. 26
Fig. 27
Fig. 28
MORTAISE
TENON
MORTAISE
TENON
MORTAISE
TENON
MORTAISE/TENON
de 1/4 po (pour du
bois de 1 po)
MORTAISE/TENON
de 3/8 po (pour du
bois de 1 1/4 po)
MORTAISE/TENON
de 1/2 po (pour du
bois de 2 po)
FRAISE DE 1/4 PO
F
RAISE
D
E 1/4
P
O
1/4 PO
D
OUILLE DE
G
UIDAGE DE
1
1/8 PO DIA. EXT.
[
R-3]
D
OUILLE DE
G
UIDAGE DE
1
1/8 PO DIA. EXT.
[
R-3]
FRAISE
DE 3/8
PO
FRAISE
DE 3/8
PO
FRAISE
DE 1/2
PO
DOUILLE DE
GUIDAGE DE
1 1/8 PO DIA. EXT.
[R-3]
DOUILLE DE
GUIDAGE DE
7/8 PO DIA. EXT.
[R-3]
LONGUEUR MAX. 2 7/8 PO
LONGUEUR MIN. 7/8 PO
LONGUEUR MAX. 2 7/8 PO
LONGUEUR MIN. 7/8 PO
LONGUEUR MAX. 3 PO
LONGUEUR MIN. 1 PO
LONGUEUR MAX. 3 PO
LONGUEUR MIN. 1 PO
FRAISE
DE 1/2
PO
DOUILLE DE
GUIDAGE DE
1 1/8 PO DIA. EXT.
[R-3]
LONGUEUR MIN. 1 7/8 PO
LONGUEUR MAX. 3 1/8 PO
LONGUEUR MIN. 1 7/8 PO
LONGUEUR MAX. 3 1/8 PO
DOUILLE DE
GUIDAGE DE
5/8 PO DIA. EXT.
[R-3]
