General E Z Pro

24

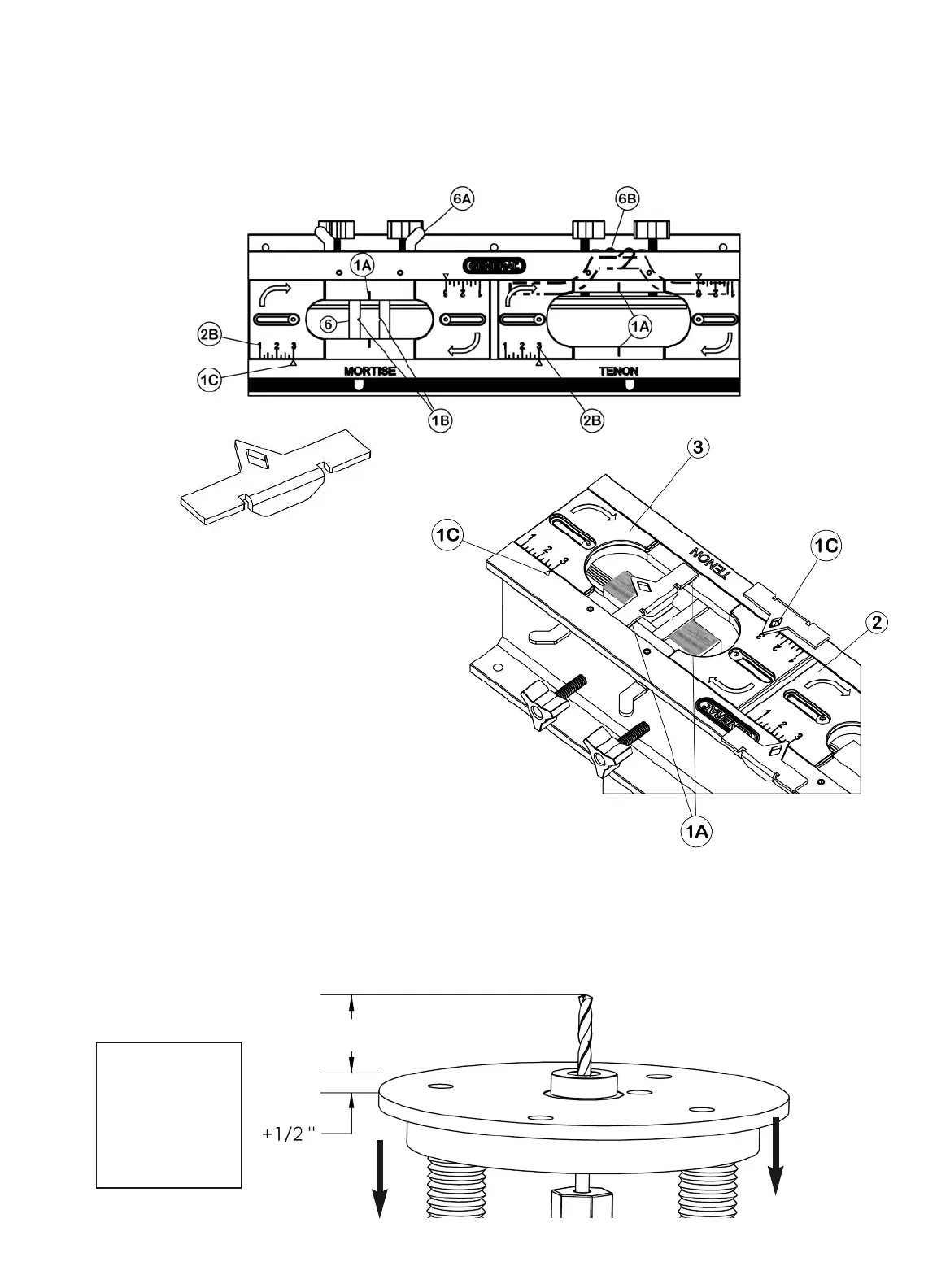

Ambas Secciones, la mortaja y la espiga tienen dos marcas de centrado [1A] (Figura 17) las cuales
indican el centro longitudinal de las plantillas. Cuenta también con ranuras de centrado [1B] en la
las barras de posicionamiento desplegadas [6] ; éstas indican el centro del ancho de la plantilla.
CONSEJO: Es recomendable darle a la mortaja un tamaño ligeramente más largo que la espiga
(o la espiga un poco más corta que la mortaja) para fácil inserción, ajuste y pegado.
5. Establezca la profundidad de la broca buriladora
(Consulte la página 20: “Fijando la profundidad del Corte”)
Para fijar la profundidad del “hundimiento” de la plantilla (Figura 20) y subsecuentemente la
profundidad del corte de la broca, recuerde aumentar 1/2" a la profundidad deseada de la junta.
Por lo tanto, si fijó la profundidad de la junta para que sea de 1", su medida será de un total de
1-1/2" de la cara de la base de la placa a la punta de la broca.
DE LA CARA DE LA
BASE DE LA PLACA,
A LA PUNTA DE LA
BROCA CORTADORA,
ES IGUAL A LA
PROFUNDIDAD DE
LA JUNTA, + 1/2".
Fig. 20
Figura 17
La herramienta de alineamiento (Figura 18)
se utiliza para ayudar a centrar la madera no
cortada en la plantilla. Antes de asegurar la
madera en la plantilla, coloque la herramienta
de alineación como se muestra, y colóquela
en línea con las marcas de centrado [1A] en
la plantilla (Figura 19).
La herramienta de alineamiento también
puede usarse para alinear las plantillas
[#2 & #3] más exactamente a las plantillas
de indicadores de posicionamiento [1C].
Figura 19
PROFUNDIDAD DE LA JUNTA
Figura 18
