654321
123
7 6
POWER CORD
CORDON DE SECTEUR
CABLE ELÉCTRICO
CONNECTOR
CONNECTEUR
CONECTADOR
WHITE
BLANC
BLANCO
BLACK
NOIR
NEGRO
GREEN
VERT
VERDE
WHITE
BLANC
BLANCO
WHITE
BLANC
BLANCO
BLACK
NOIR
NEGRO
RED
ROUGE
ROJO
BLACK
NOIR
NEGRO
STRIPED WHITE
BLANC RAYÉ
BLANCO RAYADO
WALL CONSOLE
CONSOLE DE MUR
CONSOLA DE LA PARED
SCREW DRIVE MOTOR
IMPULSIÓN DEL
TORNILLO MOTEUR
COMMANDE DE VIS MOTOR
STRIPED WHITE
BLANC RAYÉ
BLANCO RAYADO
SAFE-T-BEAM®
SAFE-T-BEAM®
SAFE-T-BEAM®
5 4 3 2
1
(Purchased Separately)
INTELLIGENT WALL CONSOLE
CONSOLE INTELLIGENTE DE MUR
CONSOLA INTELIGENTE DE LA PARED
4
BLACK
NOIR
NEGRO
RED
ROUGE
ROJO
BLACK
NOIR
NEGRO
CHAIN/BELT MOTOR
CADENA/CORREA MOTEUR
CHAÎNE/COURROIE MOTOR
1 2 3
RED
ROUGE
ROJO
BLACK
NOIR
NEGRO
YELLOW
JAUNE
AMARILLO
1 2 3 4
OPTICAL SENSOR*
SONDE OPTIQUE
SENSOR ÓPTICO
GREEN
VERT
VERDE
RED
ROUGE
ROJO
PRINTED CIRCUIT BOARD
CIRCUIT IMPRIMÉ
CIRCUITO IMPRESO
CHOKE*
BOBINE D'ARRÊT
BOBINA DE CHOKE
*SOME MODELS DO NOT COME WITH THIS FEATURE
QUELQUES MODÈLES NE VIENNENT PAS AVEC CETTE CONFIGURATION
ALGUNOS MODELOS NO VIENEN CON ESTA CARACTERÍSTICA
IWCBWCSTB
BLACK
NOIR
NEGRO
MOTION DETECTOR*
DÉTECTEUR DE MOUVEMENT
DETECTOR DE MOVIMIENTO
**USED ON DC POWERED MODELS ONLY
UTILISÉ SUR DC ACTIONNÉ MODÈLE SEULEMENT
UTILIZADO EN DC ACCIONADO MODELA SOLAMENTE
Reference for licensed electrician use
Référence pour l'usage autorisé d'électricien
Referencia para el uso autorizado del electricista
©2010 The Genie Company 12/2010
26
REFERENCE - CIRCUIT WIRING DIAGRAM FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM
RÉFÉRENCE - DIAGRAMME DE CÂBLAGE DE CIRCUIT ........................................................POUR OBTENIR DE L’AIDE-1-800-35-GENIE
REFERENCIA - ESQUEMA ELÉCTRICO DEL CIRCUITO ...................................................... PARA OBTENER AYUDA, LLAME AL 1-800-35-GENIE

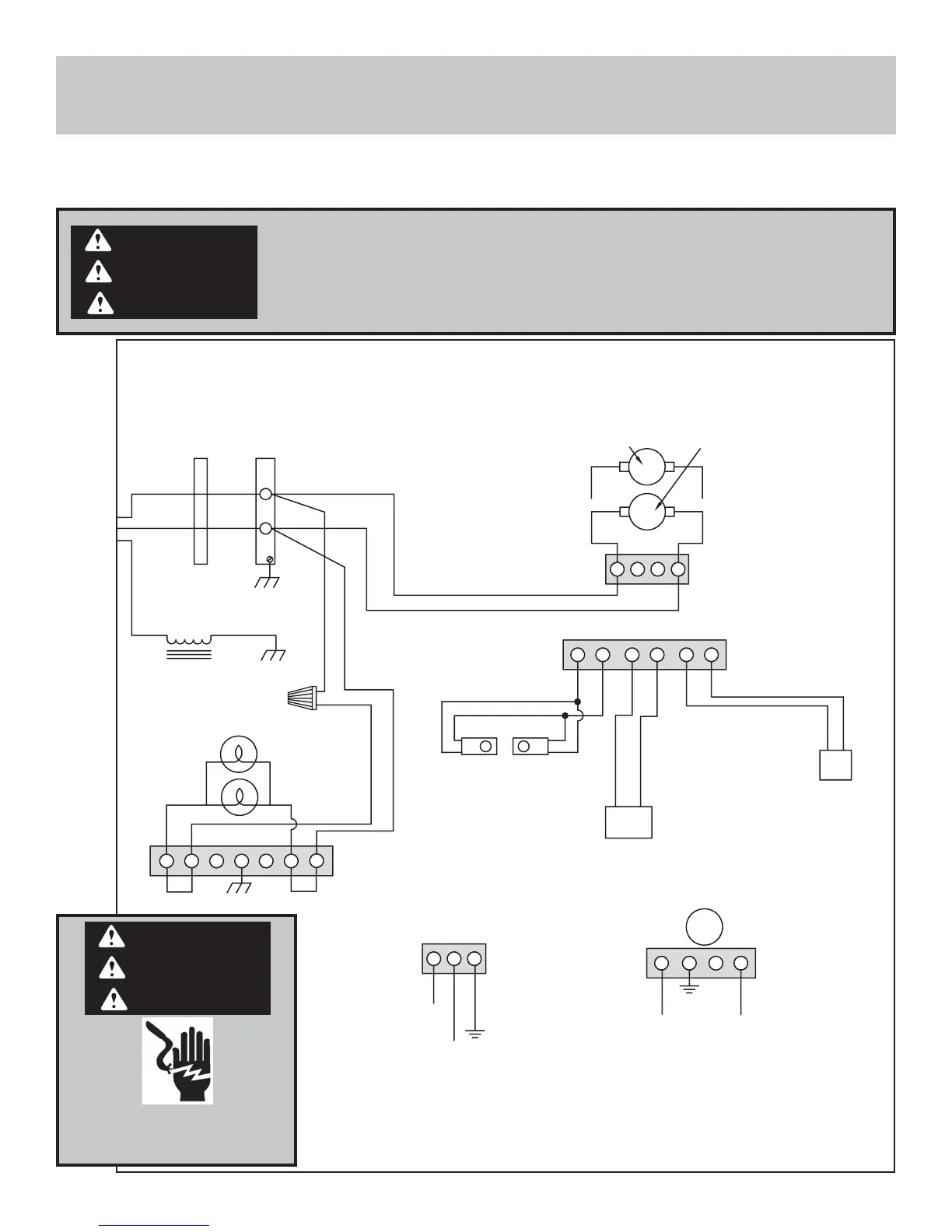

Opener circuit wiring diagram. This wiring diagram is for reference only.
Schéma de câblage de l’ouvreur. Ce schéma de câblage est indiqué à titre de référence uniquement.
Diagrama del circuito del operador. Este diagrama es sólo para referencia.
Opening Cover May Cause Electric Shock.
L’ouverture du couvercle peut entraîner des chocs électriques.
Abrir la tapa puede causar choques eléctricos.
Disconnect power from opener prior to removing cover.
Coupez l’alimentation de l’ouvre-porte avant de retirer le couvercle.
Desconecte la electricidad del abrepuertas antes de quitar la cubierta.
WARNING
AVERTISSEMENT
ADVERTENCIA
WARNING
AVERTISSEMENT
ADVERTENCIA
ELECTRICAL SHOCK
CHOC ÉLECTRIQUE
CHOQUE ELÉCTRICO
FIG. 6-5
To Next Page
