riti waypoint. È possibile eliminare il segmento elastico pre-
mendo il tasto PAGE e passando in modo Navigazione.
5 - Segmento di rotta
È la porzione di rotta compresa tra due waypoint.
6 - Waypoint
Indica il punto nel quale la rotta cambia direzione ed è rappre-
sentato da un piccolo cerchio contenente un numero. Il punto
di partenza della rotta è rappresentato dal simbolo “X”.
Il waypoint di destinazione è indicato da un cerchio pieno e il seg-
mento di rotta percorso in quel momento da un tratto più spesso.
7 - Cursore
Indica una posizione in coordinate geografiche (Latitudine e Lon-
gitudine) sulla carta.
È visualizzato solo quando il plotter è in modo Cursore.
8 - Heading vector
Indica graficamente la direzione corrente dell’imbarcazione.
9 – Indicatore del nord
Indica la direzione nord quando la rotazione della carta è attiva.

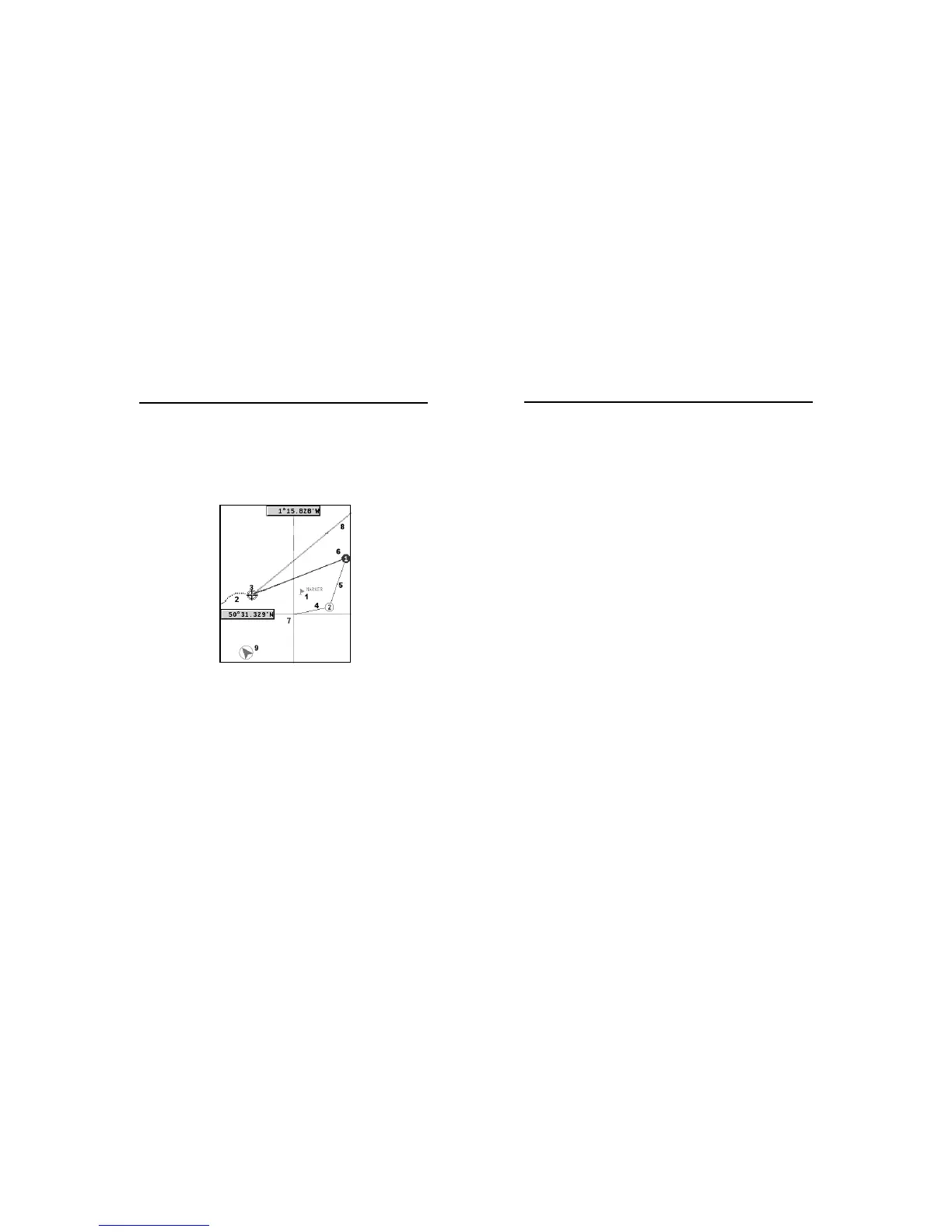

ELEMENTI GRAFICI
In aggiunta alle informazioni cartografiche, il GEONAV mo-
stra sullo schermo alcuni elementi grafici utili per la naviga-
zione. La figura riporta un esempio di questi elementi.
1 - Marker
Indica un punto di interesse ed è contraddistinto da un sim-
bolo e da un nome.
2 - Segmento di traccia
È la registrazione del percorso effettivamente seguito dall’im-
barcazione; il percorso è disegnato con una linea tratteggiata.
3 - Punto nave
È la posizione dell’imbarcazione così come riconosciuta dal
GPS.
4 - Segmento elastico
È la linea che unisce l’ultimo waypoint e il cursore o la linea
che unisce il punto nave con il cursore quando non sono inse-
Elementi grafici
