Getinge VS60 - Emplacement des Composants

EMPLACEMENT DES COMPOSANTS, EXTÉRIEUR
EMPLACEMENT DES COMPOSANTS

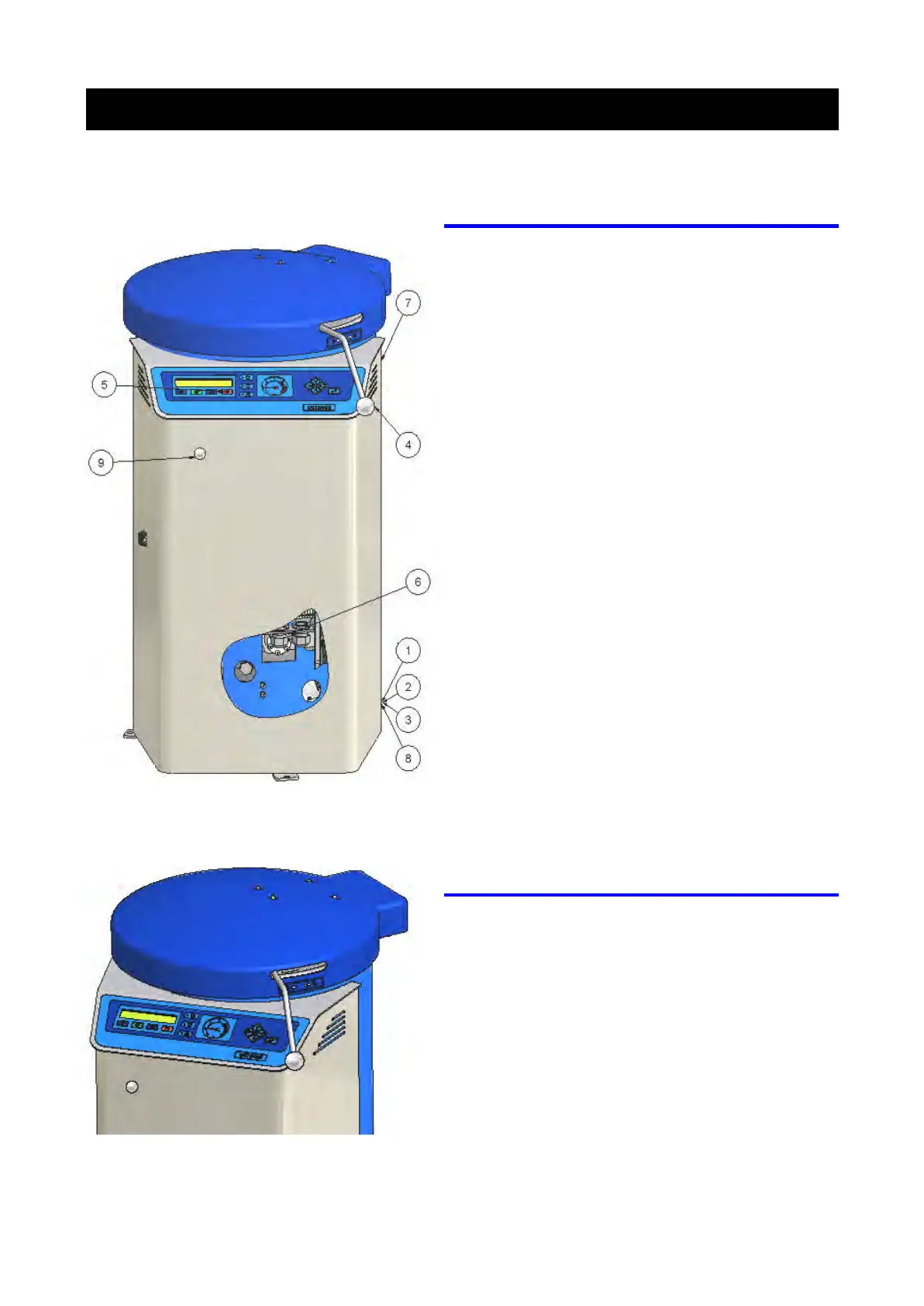

Emplacement des com-
posants à l’extérieur
1. Alimentation en eau
2. Raccordement de l’eau
3. Évacuation de l’eau
4. Poignée
5. Panneau des commandes
6. Touche de réinitialisation, protection contre
les surchauffes
7. Raccordement à l’imprimante RS232 (option)
8. Raccordement au réseau
9. Verrouillage de la porte
Porte
Fermeture
Fermez la porte et tirez la poignée (1) dans le sens
des aiguilles d’une montre jusqu’a la position
verrouillée.
Ouverture
Libérez le verrouillage en tirant la boule (2) de la
poignée (1) dans le sens contraire des aiguilles d’une
montre. Levez la porte.
2
1
