Montage des Multifunktionsmoduls auf den Kugelhahn Bedienungsanleitung
8

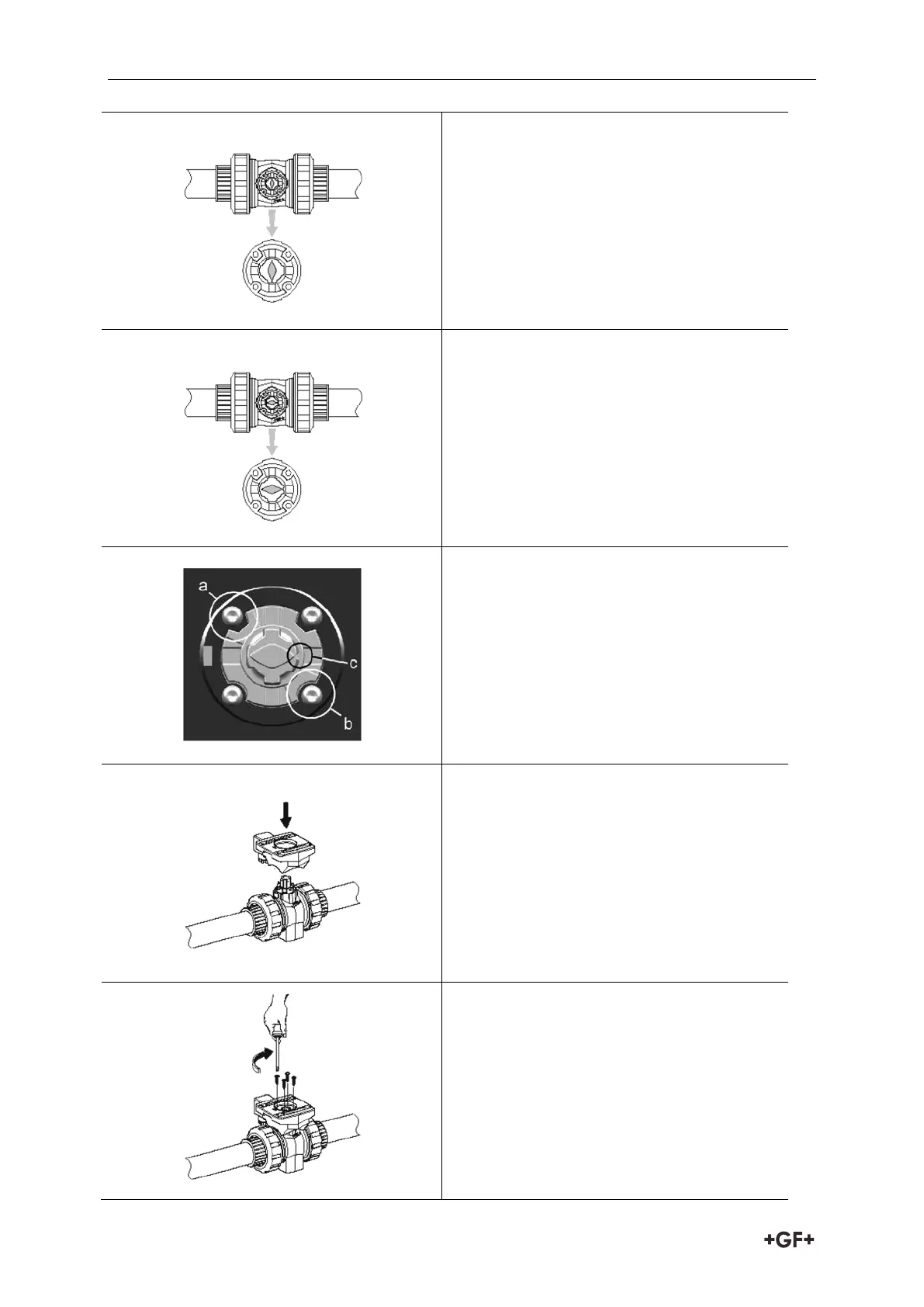

A Zapfenstellung bei geschlossenem
Kugelhahn
B Zapfenstellung bei geöffnetem
Kugelhahn
Achten Sie dabei auf die eckige (a) bzw.
runde (b) Kontur sowie die Position der
asymmetrischen Aussparung (c) des
Zapfens.
Setzen Sie das MF-Modul auf den
Kugelhahn
Auf Übereinstimmung der Kontur von
Multifunktions-Modul und Kugelhahn
achten!
Ziehen Sie die vier vormontierten
Schrauben an. Das MF-Modul ist nun fest
mit dem Kugelhahn verbunden.
