GF 546 - 3 Montage des Multifunktionsmoduls auf den Kugelhahn

Bedienungsanleitung Montage des Multifunktionsmoduls auf den Kugelhahn
7
3 Montage des Multifunktionsmoduls auf den Kugelhahn
Unmittelbar vor der Montage ist das MF-Modul auf Transportschäden hin zu untersuchen. Es
wird empfohlen, das MF-Modul erst unmittelbar vor dem Einbau der Originalverpackung zu
entnehmen. Das MF-Modul ist werkseitig mit den entsprechenden Schaltern ausgerüstet und
funktionsgeprüft! Ein Demontieren des Deckels ist bei Verwendung am handbetätigten
Kugelhahn nicht erforderlich.

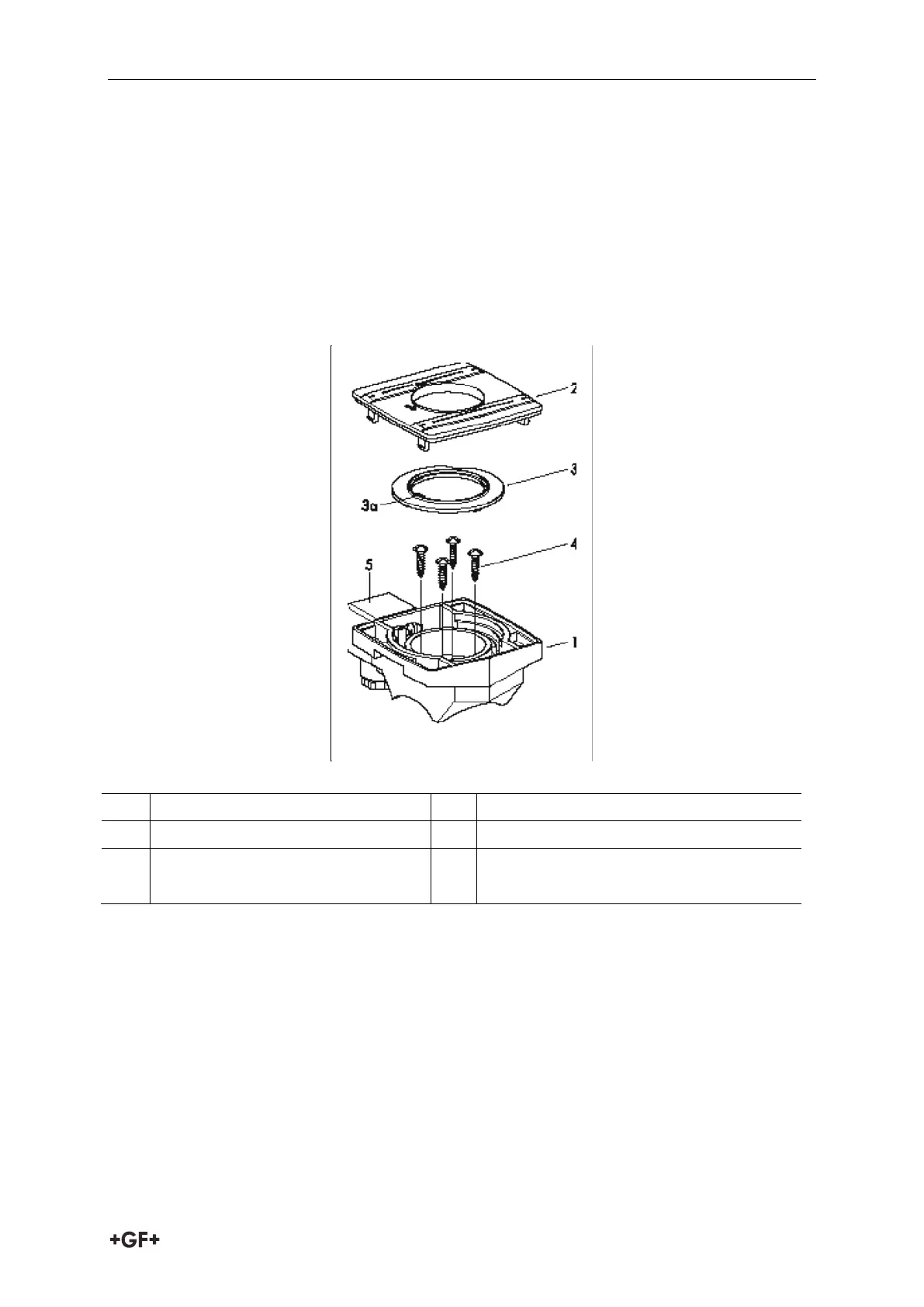

Aufbau des MF-Moduls mit eingebauten Schaltern
1
Gehäuse
3a
Schaltnocken
2
Gehäusedeckel
4
Schrauben Torx aus rostfreiem Stahl
3
Schaltscheibe*
5
Gerätestecker 3P+E nach DIN
EN ¢75301-803(Vorgänger DIN 43650)
*) bei Ausführung des MF-Moduls mit vormontierten Mikroschaltern
 Das MF-Modul kann bei Kugelstellung geöffnet oder geschlossen auf den Kugelhahn Typ
546 montiert werden.
 ACHTUNG! Zapfen ist asymmetrisch.
 Die Position des Zapfens muss mit einer der beiden Darstellungen identisch sein.
