Bedienungsanleitung Technische Merkmale Multifunktions-Model
11

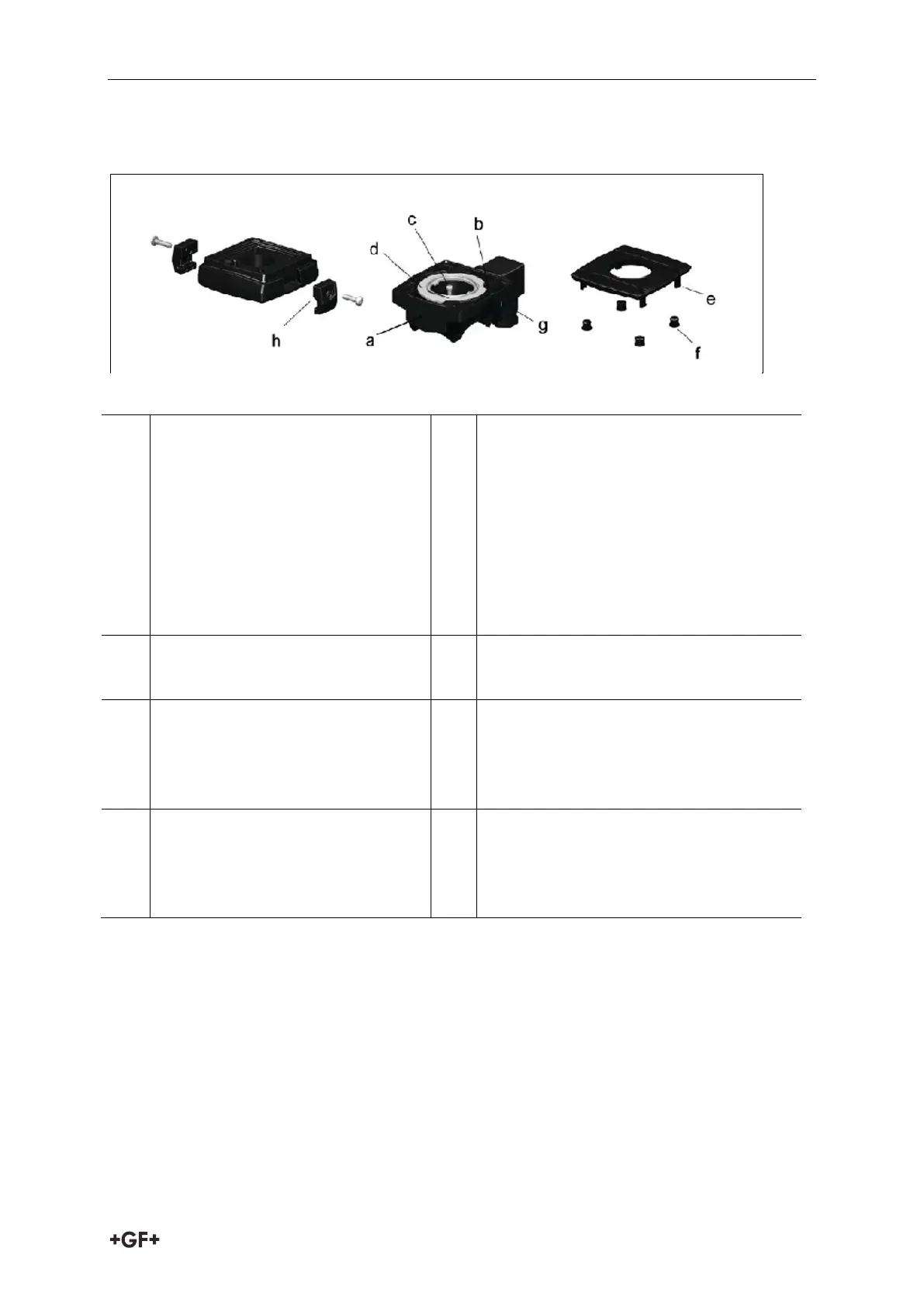

4 Technische Merkmale Multifunktions-Model
a
Das Gehäuse ist vollständig aus
Polypropylen gefertigt. Es wird
direkt auf die Armatur
aufgeschraubt. Die Innenkontur
des Multifunktions-Modul ist
asymmetrisch und passt eindeutig
auf die entsprechende
Aussenkontur des
Kugelhahngehäuses
e
Schnappnocken zur Arretierung des
Deckels auf dem Multifunktions-Modul
b
Zur Auswahl stehen 5 vergossene
Endschalter
f
Stopfen als zusätzliche Sicherheit gegen
unerwünschtes Öffnen des Deckels
c
Das Multifunktions-Modul wird mit
4 Torx-Schrauben aus rostfreiem
Stahl direkt auf das
Kugelhahngebäude aufgeschraubt
g
Gerätestecker 3P+E zur schnellen und
einfachen Montage des Kabels –
Schutzart: IP65
d
Die Schaltscheibe aus ABS stellt
den präzisen Schaltpunkt sicher
h
Klammer zur Befestigung der
Adapterplatte auf dem Multifunktions-
Modul mit Torx-Schrauben aus
rostfreiem Stahl
Funktionen:
Schnittstelle zum Aufbau von Antrieben
Rückmeldeeinheit in Kombination mit Antrieben
Sowie für die Handarmatur – mit Multifunktions-Hebel
Zwischenbauelement für Hinterwandmontage
Adapterplatte für Antriebe
Multifunktions-Modul
Deckel
