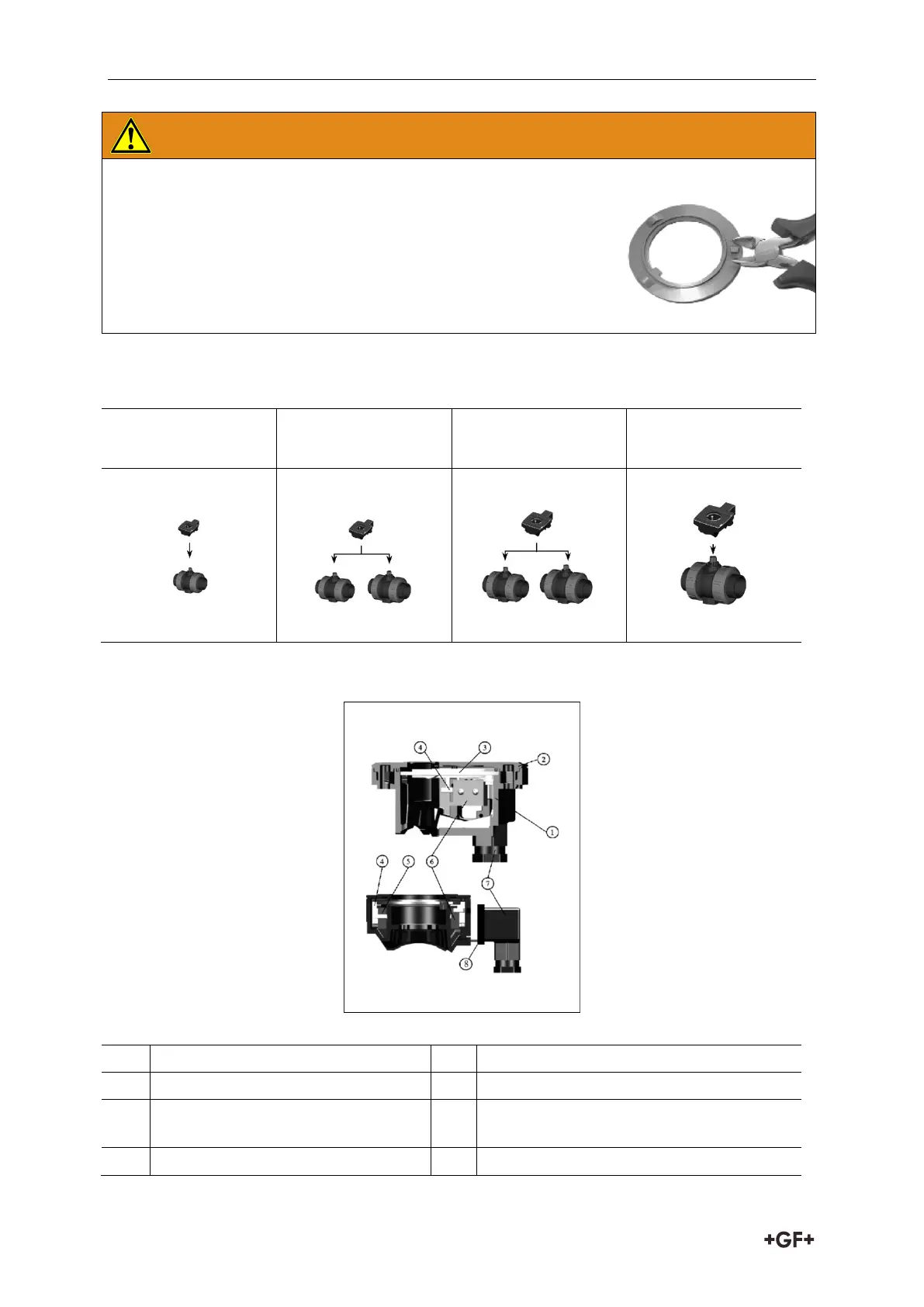

Technische Merkmale Multifunktions-Model Bedienungsanleitung
12
WARNUNG
Nocken an der Schaltscheibe!
Nocken abschneiden, wenn das Multifunktions-Modul
mit Endschaltern bestückt ist und mit einem
elektrischen Stellantrieb EA11/EA12 betrieben wird.
Zuordnung Multifunktions-Modul zum Kugelhahn Typ 546
Aufbau des Multifunktions-Moduls inkl. Schalter
1 Gehäuse 5 Mikroschalter «AUF»
2 Deckel 6 Mikroschalter «ZU»
3 Schaltscheibe 7
Gehäusestecker 3P+E nach DIN EN
¢7530¢-803 (ehemals DIN 43650)
4 Schalterhalter 8 Dichtung
Dimension
DN ¢5
Dimension
DN 20 und DN 25
Dimension
DN 32 und DN 40
Dimension
DN 50
