Manuale d’istruzioni Caratteristiche tecniche del modulo multifunzionale
11

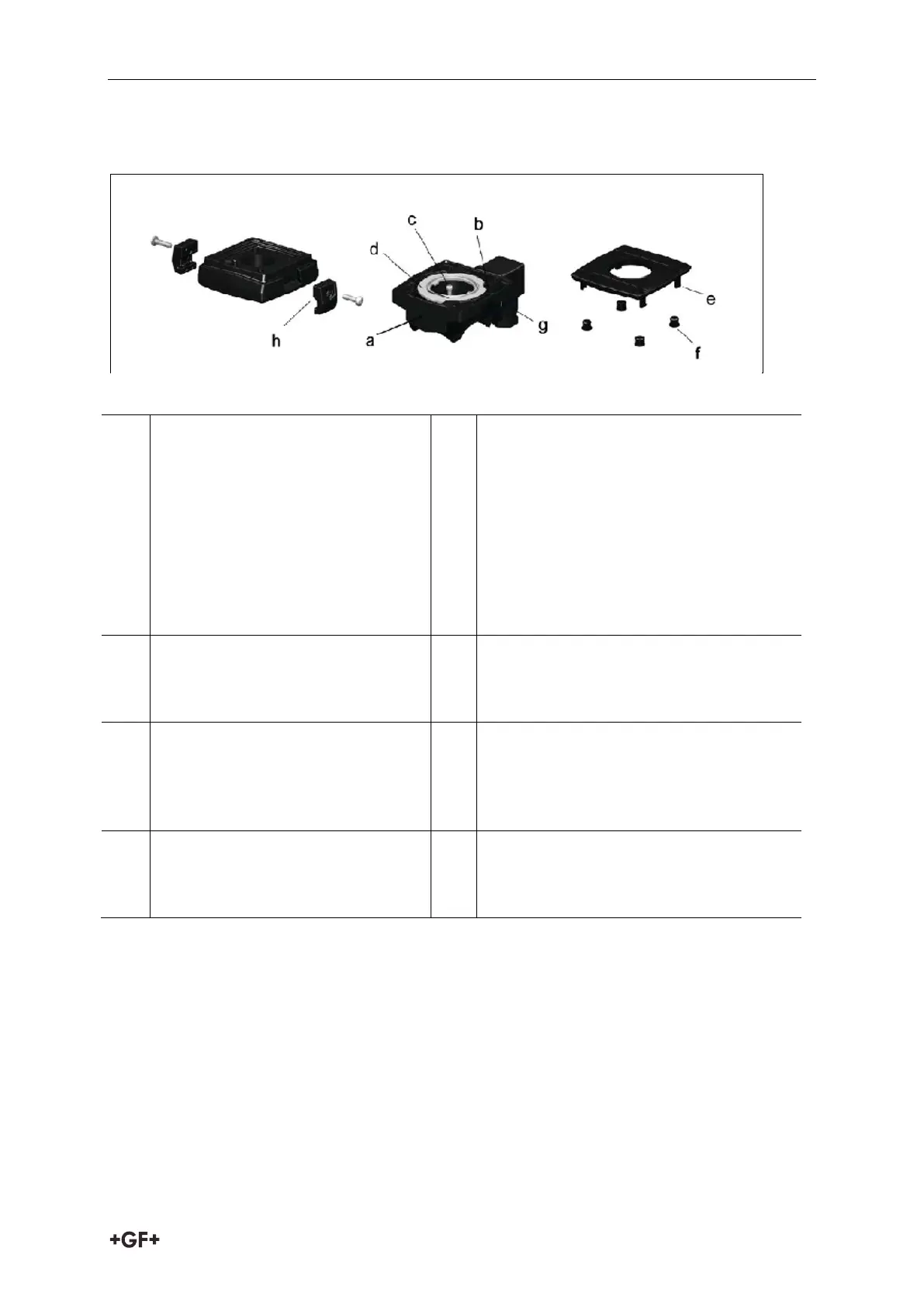

4 Caratteristiche tecniche del modulo multifunzionale
a
Il corpo è realizzata
completamente in polipropilene.
Viene avvitata direttamente sulla
rubinetteria. Il contorno interno del
modulo multifunzionale è
asimmetrico e coincide
perfettamente con il corrispettivo
contorno esterno della custodia
della valvola a sfera.
e
Camme ad innesto per l’arresto del
coperchio sul modulo multifunzionale.
b
A scelta sono disponibili 5
interruttori di fine corsa fusi
integrati.
f
Tappi come sicurezza aggiuntiva contro
l’apertura indesiderata del coperchio.
c
Il modulo multifunzionale viene
avvitato direttamente sul corpo
della valvola a sfera con 4 viti Torx
in acciaio inossidabile.
g
Spina apparecchio 3P+E per il
montaggio rapido e semplice del cavo -
grado di protezione IP65
d
Il disco divisore in ABS assicura il
punto di rallentamento preciso.
h
Grappa per il fissagio della piastra
adattatore sul modulo multifunzionale
con viti Torx in acciaio inossidabile
Funzioni:
Interfaccia per il montaggio di comandi
Unità di ritrasmissione in combinazione con comandi
e per la rubinetteria manuale – con leva multifunzionale
Elemento strutturale intermedio per il montaggio sulla parete posteriore
Piastra adattatore per
comandi
Modulo multifunzionale Coperchio
