Instruction de service Montage du module multifonction sur le robinet à bille
7
3 Montage du module multifonction sur le robinet à bille
Juste avant de le monter, il faut vérifier si le module MF n’a pas subi de dommages dus au
transport. Il est recommandé de retirer le module MF de son emballage d’origine juste avant
de le monter. Le module MF est équipé à l’usine des interrupteurs correspondants et sa
fonction est contrôlée. Il n’est pas nécessaire de démonter le couvercle en cas d’utilisation au
robinet à bille à commande manuelle.

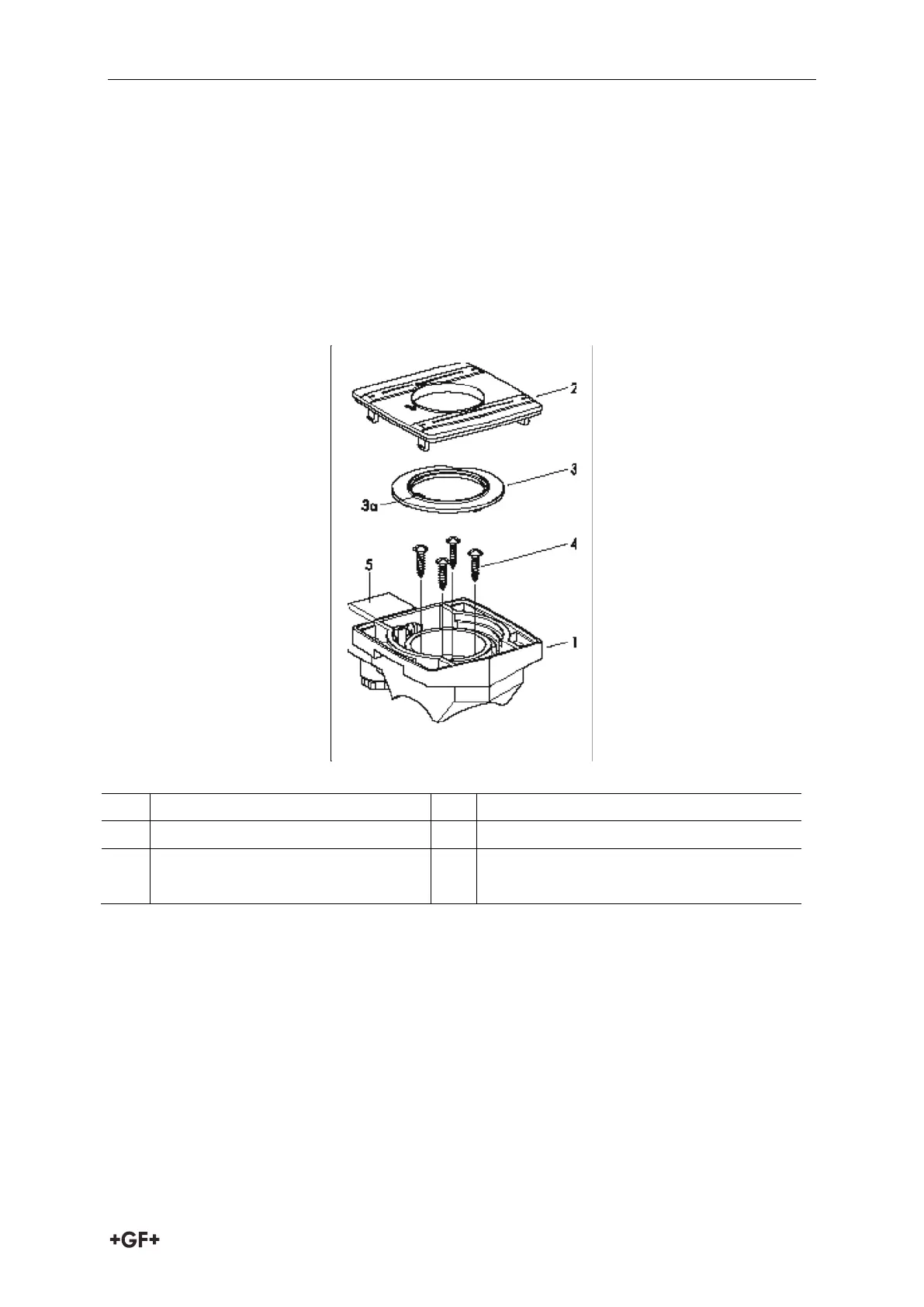

Configuration du module MF avec interrupteurs incorporés
1
Boîtier
3a
Came de l’interrupteur
2
Couvercle du boîtier
4
Vis Torx en acier inoxydable
3
Disque de commutation*
5
Connecteur 3P + E selon DIN
EN ¢7530¢-803* (auparavant DIN 43650)
*) pour l’exécution du module MF avec micro Interrupteurs prémontrés
Le module MF peut être monté sur le robinet à bille type 546 avec position de bille ouverte
ou fermée.
ATTENTION! Pivot asymétrique.
La position du pivot doit être identique avec l’une des deux représentations.
