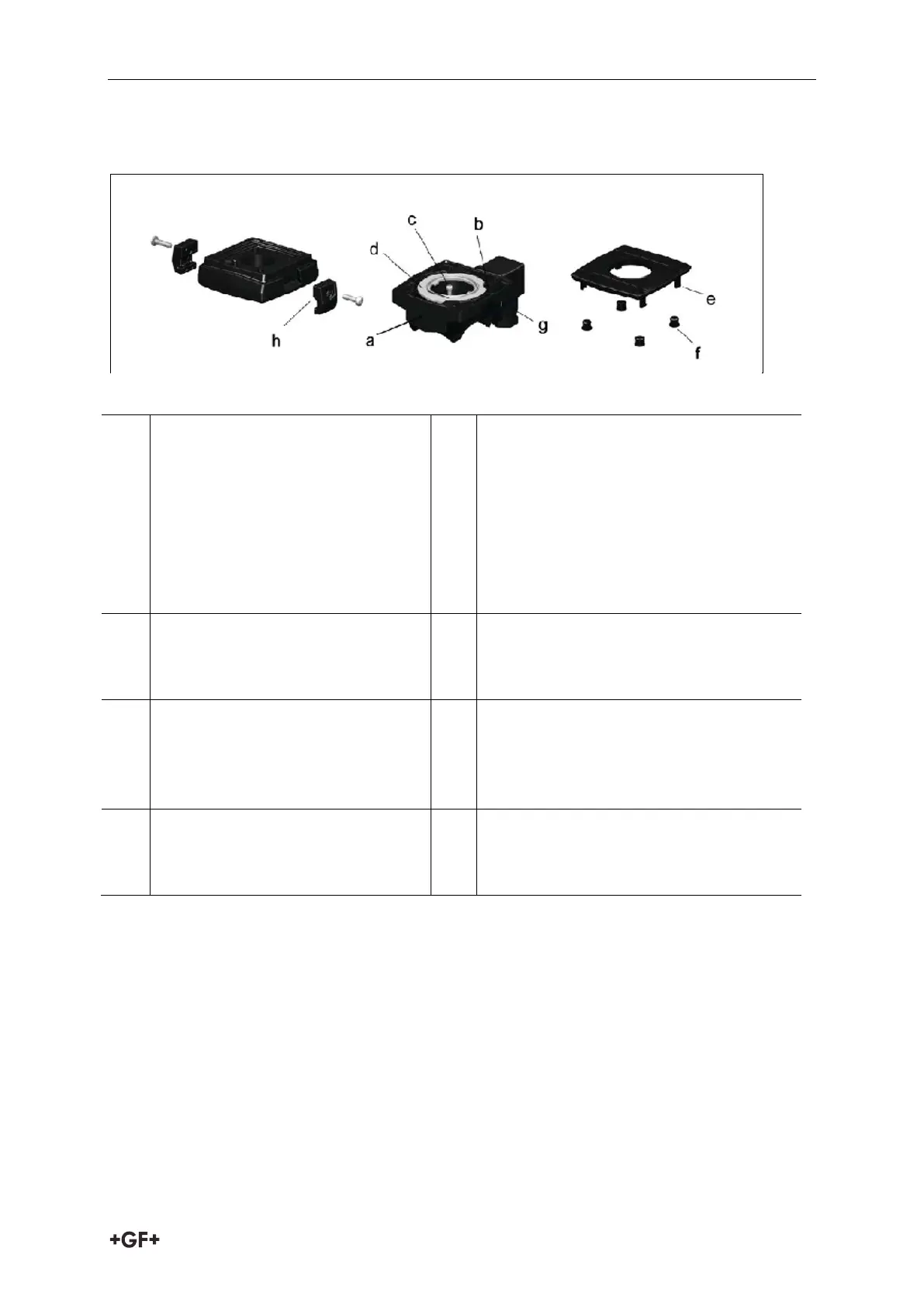

4 Caractéristiques techniques du module MF
a
Le boîtier est entièrement fabriqué
en polypropylène. Il est
directement vissé sur le robinet.
Le contour intérieur du module
multifonction est asymétrique et
est parfaitement adapté au
contour extérieur correspondant
du boîtier du robinet à bille.
e
Came à cliquet pour bloquer le
couvercle sur le module multifonction.
b
Cinq interrupteurs de fin de course
emboîtés au choix.
f
Bouchon servant de sécurité
additionnelle contre l’ouverture
involontaire du couvercle.
c
Le module multifonction est vissé
directement sur le boîtier du
robinet à bille avec 4 vis Torx en
acier inoxydable.
g
Connecteur 3P+E pour un montage
rapide et aisé du câble – Protection: IP65
d
Le disque de commutation en ABS
assure la précision du point de
commutation.
h
Bride pour fixer la plaque d’adaptation
sur le module multifonction avec les vis
Torx en acier inoxydable
Fonctions:
 interface pour le montage des servomécanismes
 unité de rétroaction en association avec les servomécanismes
 ainsi que pour la robinetterie manuelle – avec levier multifonction
 élément intercalaire pour montage sur fond arrière
Plaque d’adaptation pour
servomécanismes
Module multifonction
Couvercle
