GF 546 - 3 Montaggio del Modulo Multifunzionale Sulla Valvola a Sfera

Manuale d’istruzioni Montaggio del modulo multifunzionale sulla valvola a sfera
7
3 Montaggio del modulo multifunzionale sulla valvola a sfera
Controllare il modulo MF subito prima del montaggio in considerazione de danni dovuti al
trasporto. Si consiglia di togliere il modulo MF dall’imballaggio originale solo
immediatamente prima del montaggio. Nella fabbrica il modulo MF viene dotato dei
corrispettivi interruttori e controllato nelle sue funzioni!
Non è necessario smontare il coperchio in caso di montaggio sulla valvola a sfera manuale.

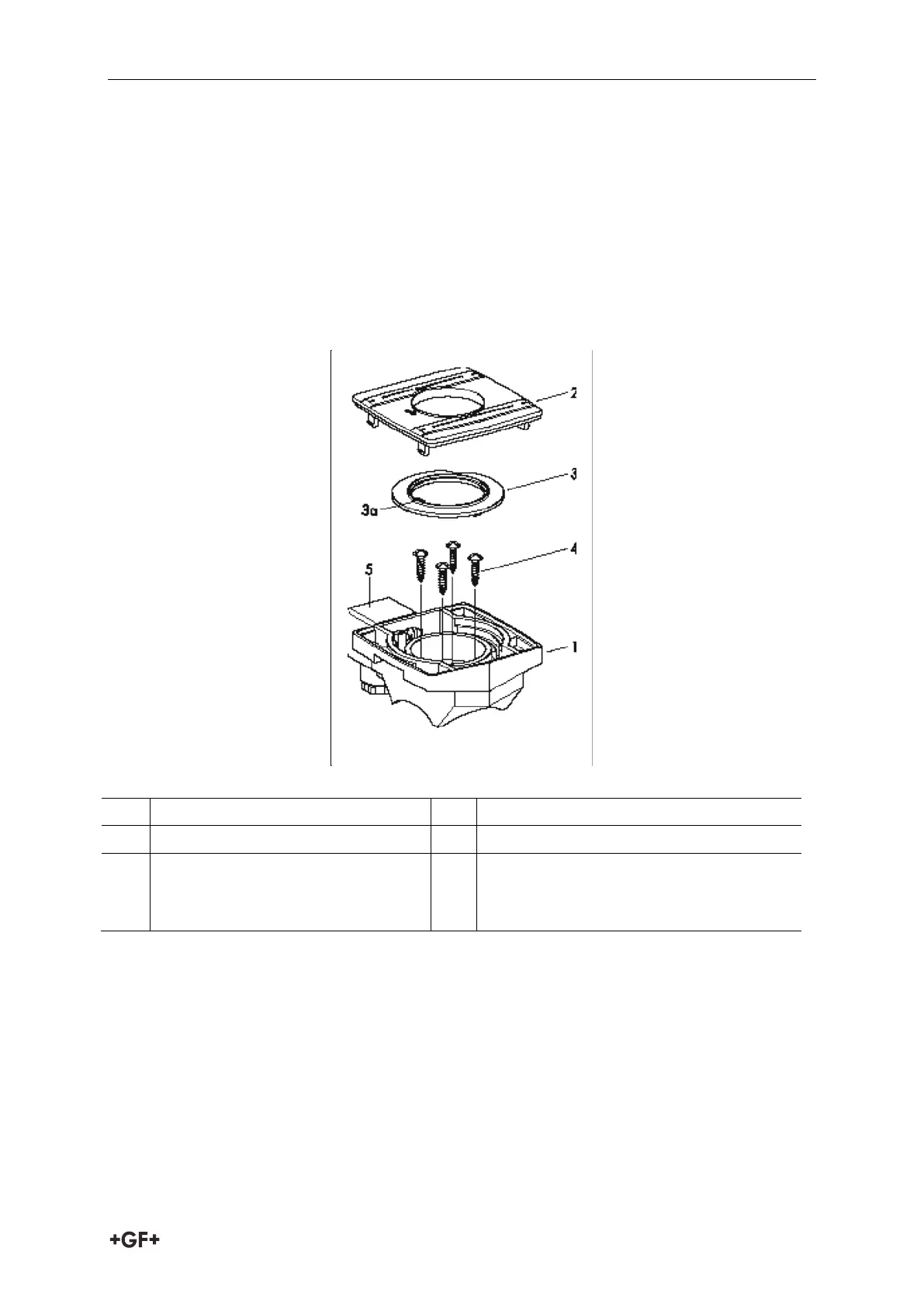

Montaggio del modulo MF con interruttori integrati.
1
Corpo
3a
Camma di disinnesto
2
Coperchio corpo
4
Viti Torx in acciaio inossidabile
3
Disco divisore*
5
Spina apparecchio 3P + E conforme a
DIN EN ¢75301-803* (precedente DIN
43650)
*) nella versione del modulo MF con microinterruttori premontati
 Il modulo MF può essere montato sulla valvola a sfera tipo 546 nella posizione a sfera
aperta o chiusa.
 ATTENZIONE! L’albero è asimmetrico.
 La posizione dell’albero deve essere identica ad una delle due illustrazioni.
