Montaggio del modulo multifunzionale sulla valvola a sfera Manuale d’istruzioni
8

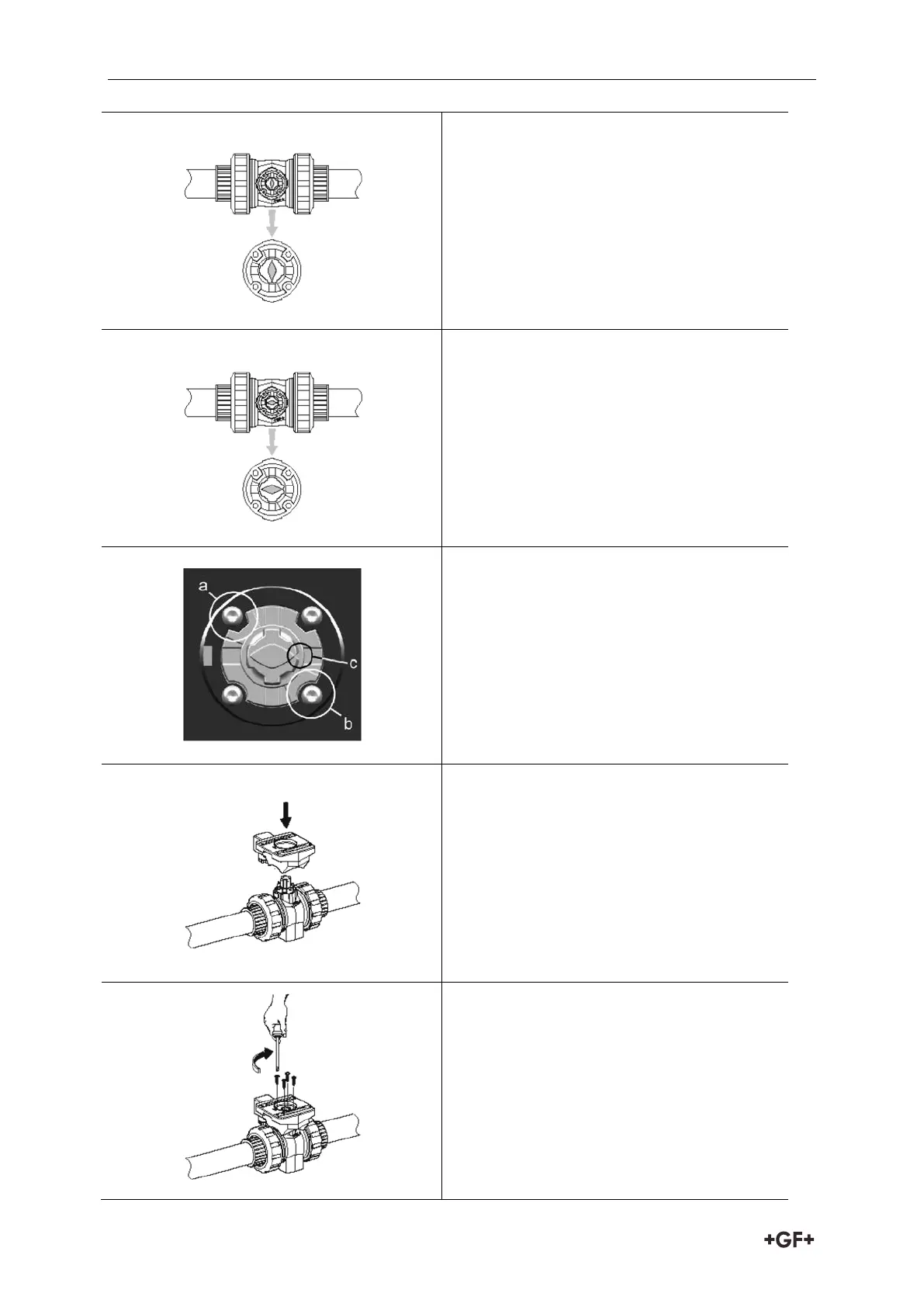

A Posizione dell’albero con valvola a sfera
chiusa
B Posizione dell’albero con valvola a sfera
aperta
Prestare attenzione al contorno quadrato
(a) o rotondo (b) nonché alla posizione della
cavità asimmetrica (c) dell’albero.
Mettere il modulo MF sulla valvola a sfera
Attenzione: il contorno del modulo
multifunzionale e della valvola a sfera
devono coincidere!
Serrare le quattro viti premontate. Ora il
modulo MF è saldamento collegato alla
valvola a sfera.
