Manuale d’istruzioni Montaggio del modulo multifunzionale sulla valvola a sfera
9

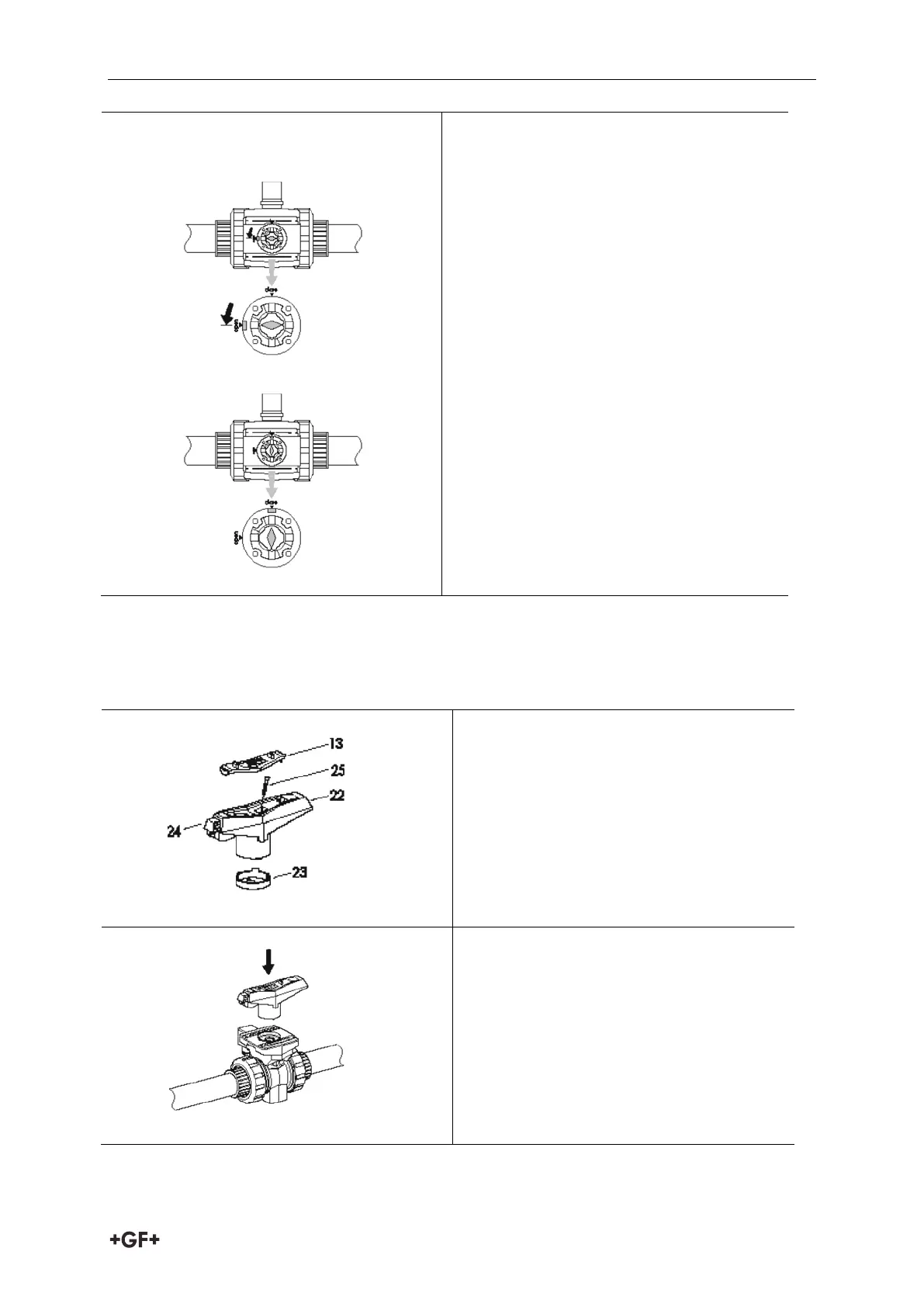

Mettere le camme di disinnesto (3a) nella
corrispettiva posizione.
Con valvola a sfera aperta
Con valvola a sfera chiusa
Adesso il modulo MF è pronto per il
montaggio della leva MF.
Montaggio della leva multifunzionale
Per il montaggio della leva MF eseguire i seguenti passi:
Rimuovere l’anello distanziatore (23).
Mettere la leva MF sul perno.
(Esempio: posizione sfera aperta)
