Bedienungsanleitung Technische Merkmale Multifunktions-Model
13
Allgemeine technische Daten des Multifunktions-Moduls
Schutzart mit DIN-Gerätestecker (7): IP 65
Schutzart mit Kabeldurchführung: IP 67
Umgebungstemperatur: -¢0°C bis +50°C
A
geschlossen
D
Blau (kurzes Kabel)
B
geöffnet
E
Blau (langes Kabel)
C
schwarz
Schaltertyp Schaltleistung Code-Nr.
Mikroschalter Silber
Nickel (Ag Ni)
250 V ~ 6 A*)
167 482 626
167 482 627
167 482 628
167 482 629
DN 10–¢5
DN 20–25
DN 32–40
DN 50
Mikroschalter mit
Goldkontakt (Au)
4 – 30 V=
1 – ¢00 mA
167 482 635
167 482 636
167 482 637
167 482 638
DN 10–¢5
DN 20–25
DN 32–40
DN 50
* bei ohmscher Last.
Bei induktiver Last Schutzbelastung vorsehen!

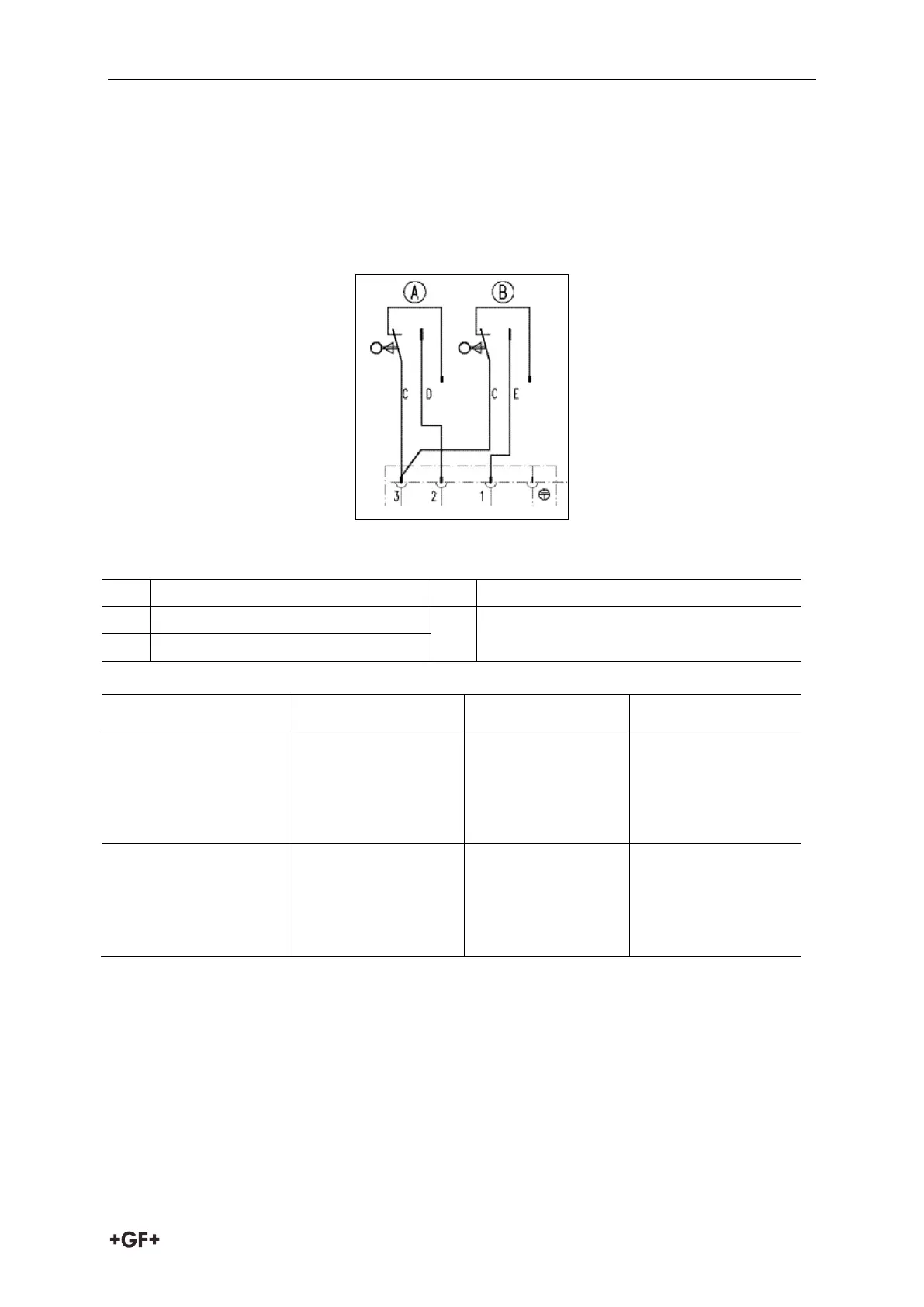

Anschlussschaltbild
