GF 546 - Page 16

Technische Merkmale Multifunktions-Model Bedienungsanleitung
14
A
geschlossen
D
schwarz
B
geöffnet
E
schwarz
C
blau
F
braun
Schaltertyp Schaltleistung Code-Nr.
Induktivschalter NPN
5 – 30 V
0,1 A
167 482 653
167 482 654
167 482 655
167 482 656
DN 10–¢5
DN 20–25
DN 32–40
DN 50
Induktivschalter PNP
5 – 30 V=
0,1 A
167 482 662
167 482 663
167 482 664
167 482 665
DN 10–¢5
DN 20–25
DN 32–40
DN 50

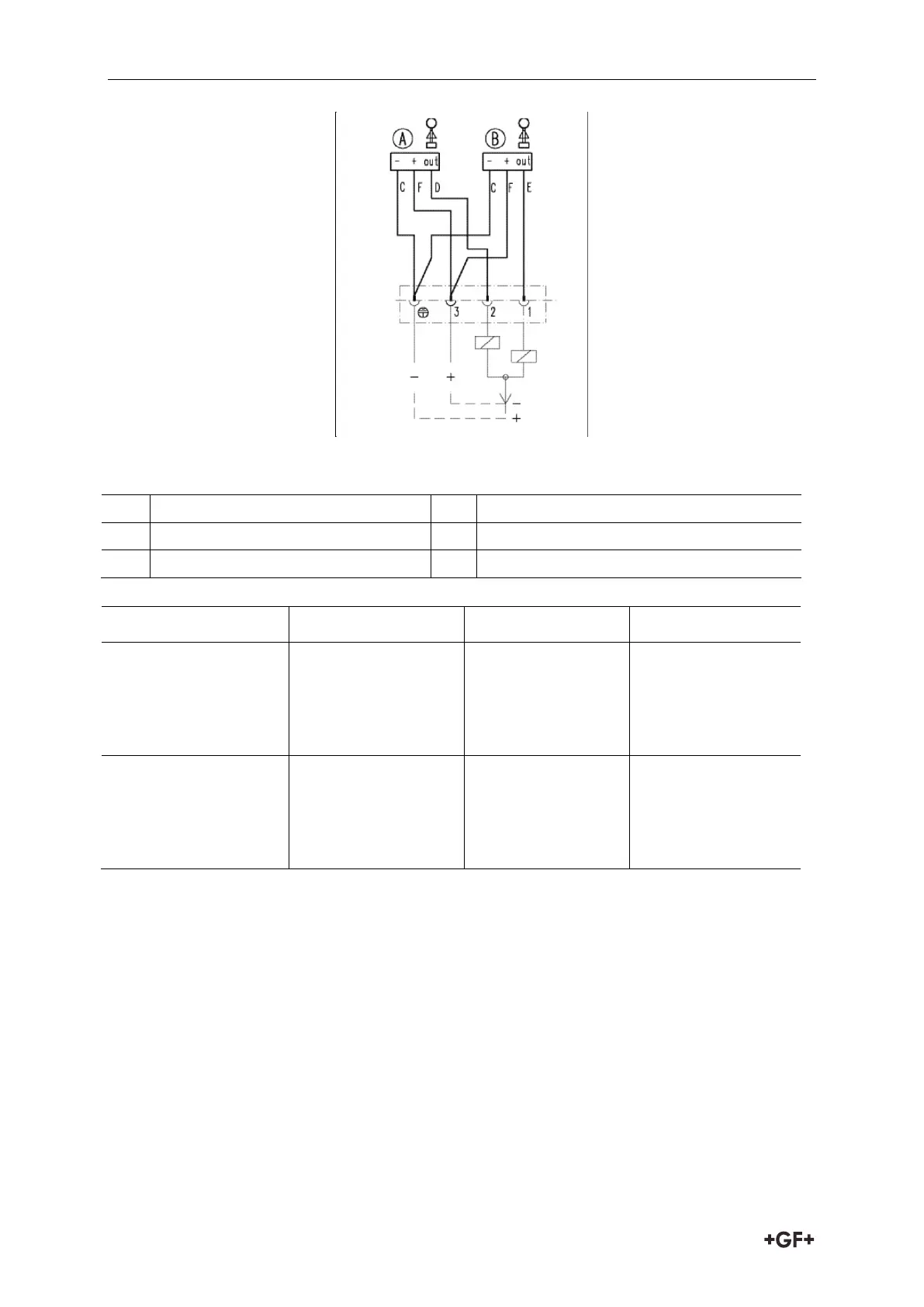

Anschlussschaltbild
NPN
PNP
