Bedienungsanleitung Installation
9

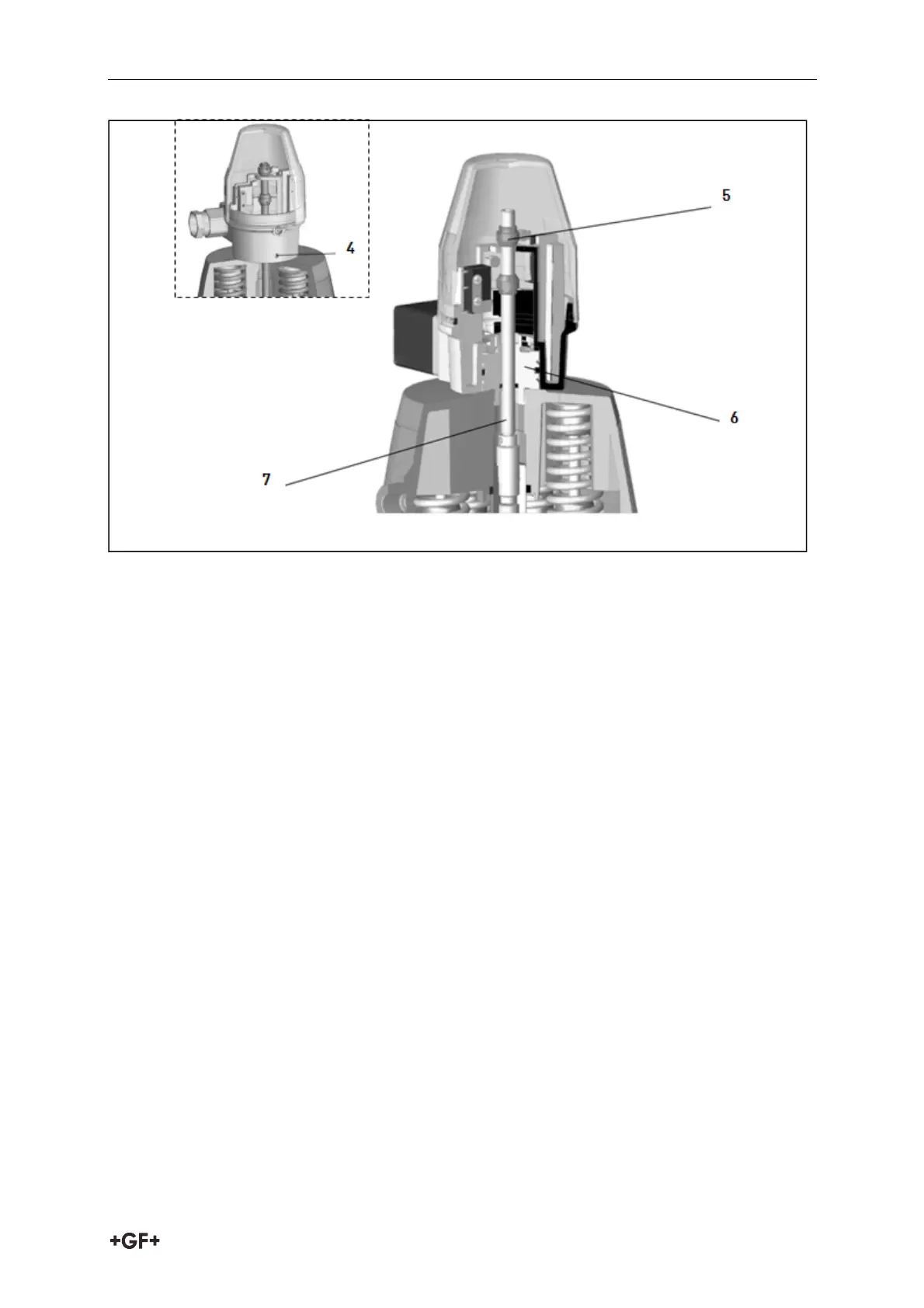

5. Obere Nocke 5 abziehen.
6. Gewindestift 4 lösen.
7. Sockel 6 mit Spindel 7 aus Gehäuse ziehen.
8. Bei Typ ER 52:
- Komplette Spindel mit entsprechendem Anschlussstück ergänzen.
- Sockel um 180° drehen.
9. Sockel 6 mit Schraubenschlüssel in Stellantrieb schrauben
10. Spindel 7 mit Innensechskantschlüssel in Spindelmutter des Stellantriebes schrauben.
Dabei Linksgewinde beachten.
11. Gehäuse auf Sockel 6 schieben:
- Dabei Gehäuse so positionieren, dass sich der elektrische Anschluss in der
gewünschten Stellung befindet.
- Gewindestift 4 festziehen.
12. Obere Nocke 5 auf Spindel 7 schieben.
13. Rückmelder anschliessen, siehe Kapitel 7 „Elektrische Anschlüsse“.
