GF ER 52 User Manual

Structure et caractéristique Manuel d’instruction
44

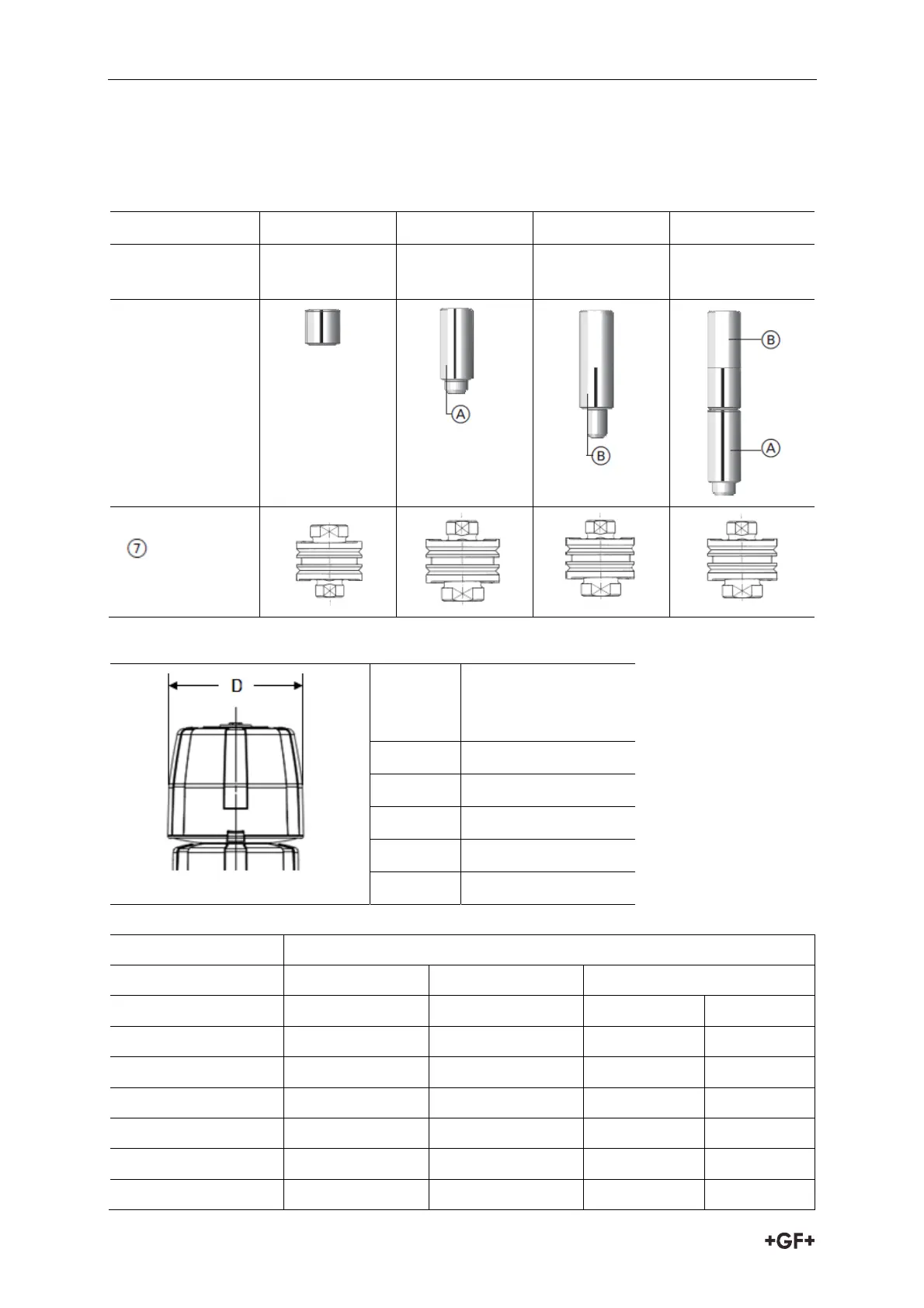

3.2 Fonction avec DIASTAR
3.2.1 Répartition de l'adaptateur à grandeurs du servomécanisme
d
12 mm 16 mm 16 mm 16 mm
grandeurs du
servomécanisme
1 / 2 3 4 5
adaptateur
requis
Socle en laiton
3.2.2 Grandeurs du servomécanisme
Grandeur
D
(PP-GF)
mm
1 68
2 96
3 120
4 150
5 180
Dimension Grandeur
Type DIASTAR Ten DIASTAR TenPlus DIASTAR Sixteen
Fonction FC/DA/FO FC/DA/FO FC DA/FO
DN 15 1 2 2 1
DN 20 2 2 2 2
DN 25 2 3 3 2
DN 32 3 4 4 3
DN 40 4 5 5 4
DN 50 4 5 5 4
