Bedienungsanleitung Installation
11

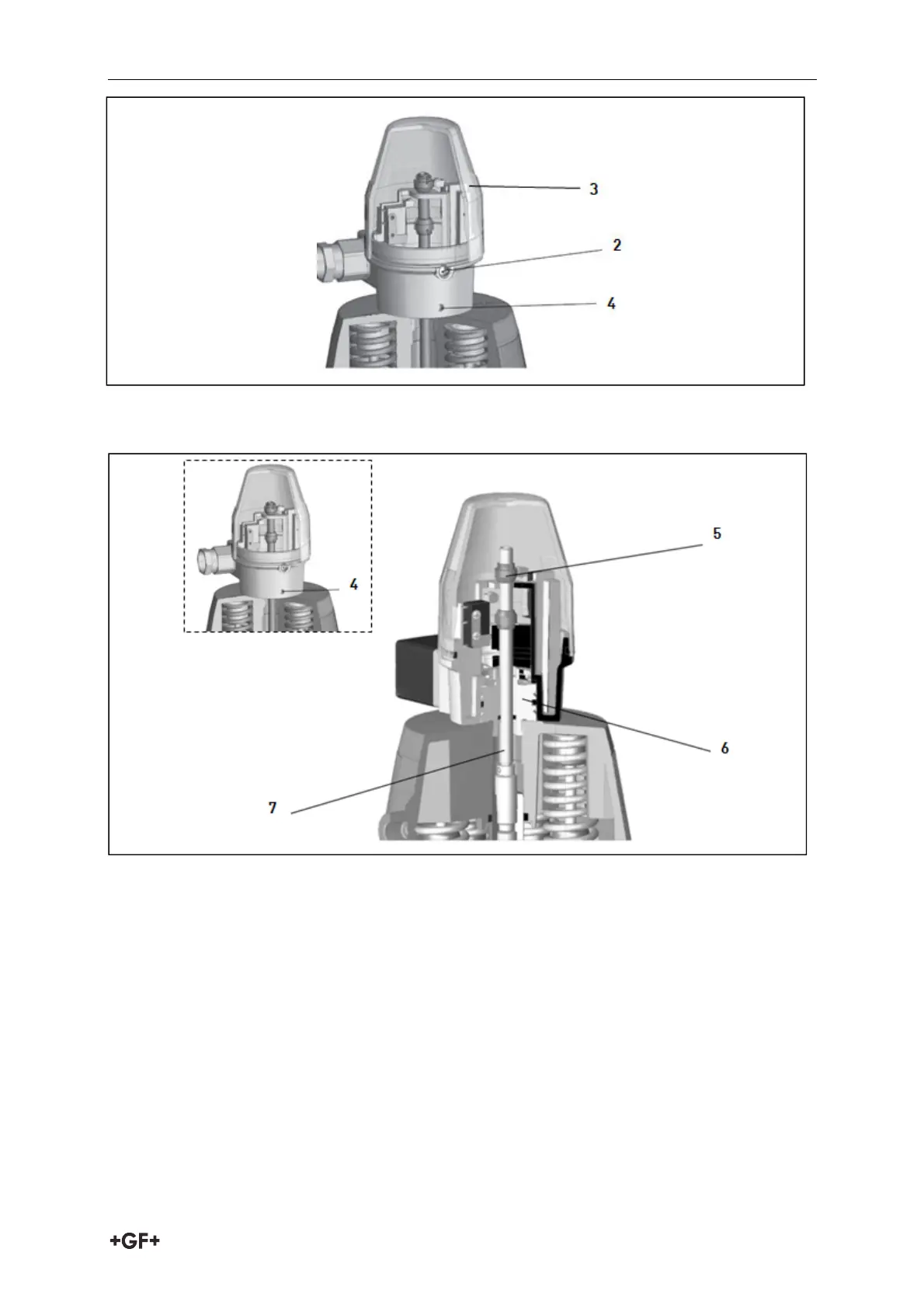

5. Schraube 2 am elektrischen Rückmelder lösen.
6. Transparente Schutzhaube 3 abschrauben.
7. Obere Nocke 5 abziehen.
8. Gewindestift 4 lösen.
9. Sockel 6 mit Spindel 7 aus Gehäuse ziehen.
10. Sockel 6 mit Schraubenschlüssel in Adapter schrauben.
11. Spindel 7 mit Innensechskantschlüssel in Spindelmutter des Stellantriebes schrauben.
Dabei Linksgewinde beachten.
12. Gehäuse auf Sockel 6 schieben:
- Dabei Gehäuse so positionieren, dass sich der elektrische Anschluss in der
gewünschten Stellung befindet.
- Gewindestift 4 festziehen.
13. Obere Nocke 5 auf Spindel 7 schieben.
14. Rückmelder anschliessen, siehe Kapitel 7 „Elektrische Anschlüsse“.
