Manuel d’instruction Installation
47

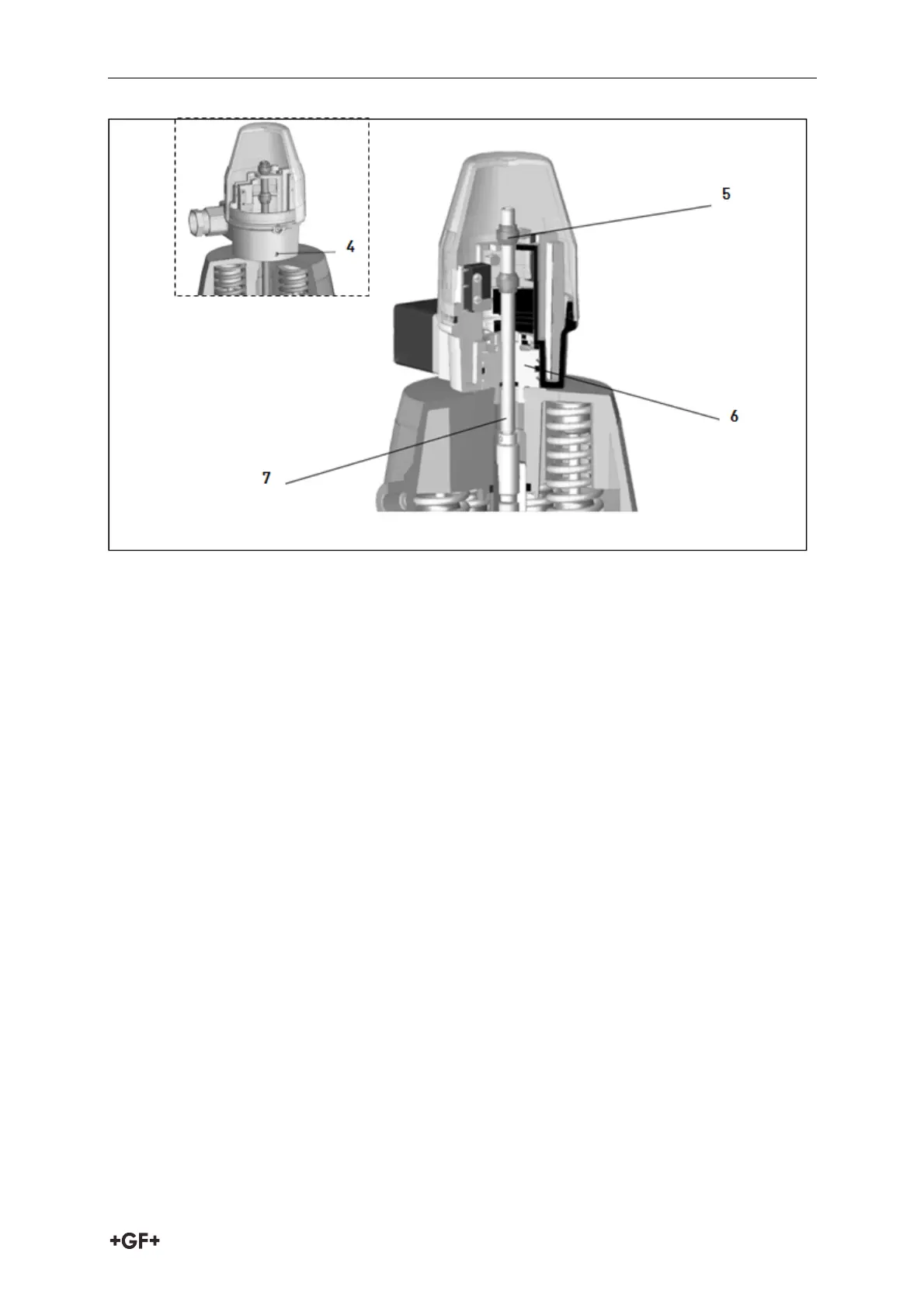

5. Enlever la came supérieure 5.
6. Dévisser la vis sans tête 4.
7. Sortir du boîtier 6 le socle avec la tige de commande 7.
8. Type ER 52:
- Compléter la tige de commande avec la pièce de raccordement
- Position le socle de 180°.
9. Visser le socle 6 dans le servomécanisme au moyen d’une clé à écrou.
10. Visser la tige de commande 7 avec une clé six pans mâle dans l’écrou de tige du
servomécanisme (attention: filetage à gauche).
11. Pousser le boîtier sur le socle 6:
- Pousser le positionner de telle façon que le connecteur électrique soit placé dans la
position voulue.
- Serrer à bloc la vis sans tête 4.
12. Pousser la came supérieure 5 sur la tige de commande 7.
13. Raccordements électriques selon schémas, voir chapter 7 „ Raccordements électriques“.
