Manuel d’instruction Installation
49

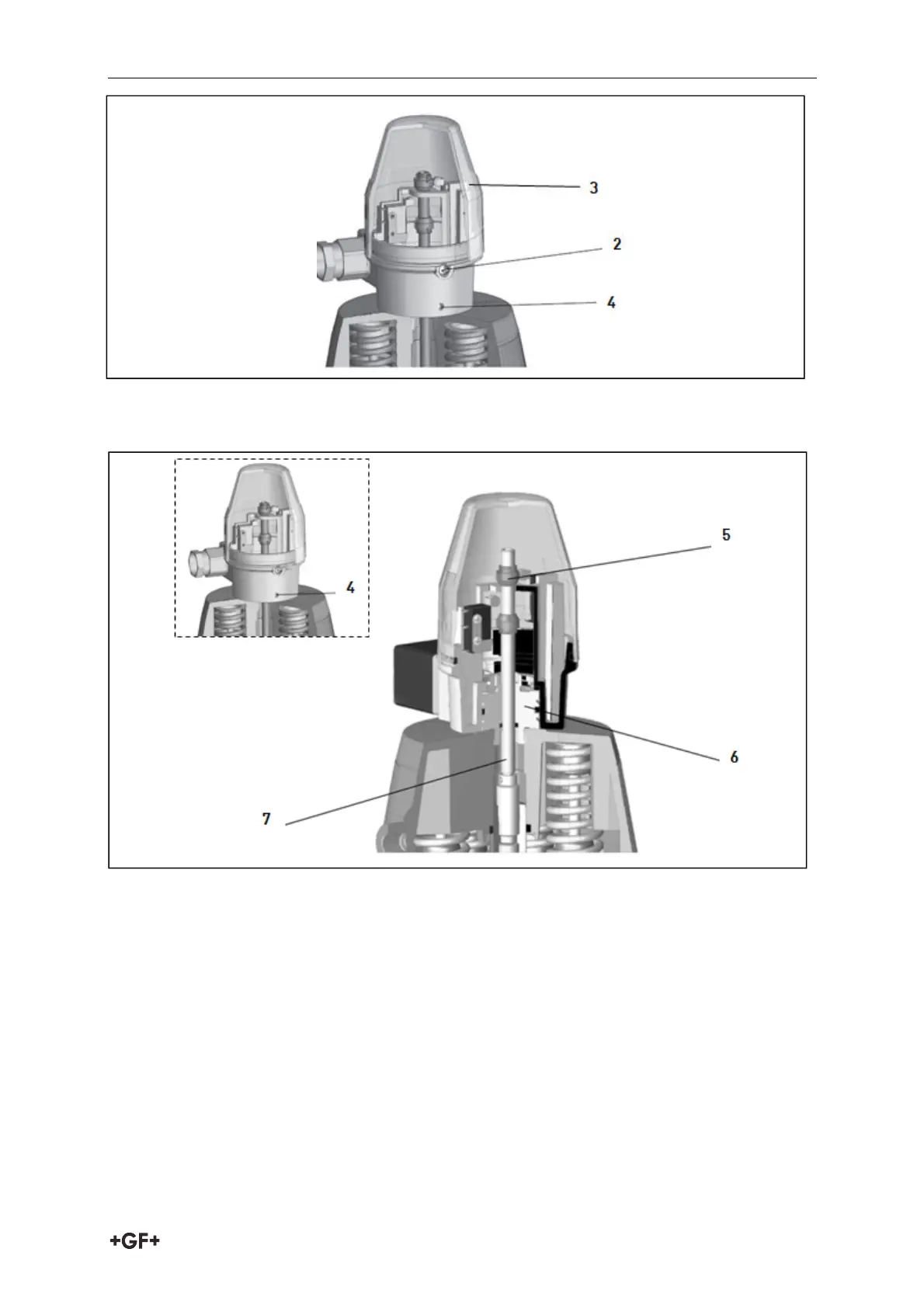

5. Desserrer la vis 2 sur l’indicateur électrique de position.
6. Dévisser le capot de protection transparent 3.
7. Enlever la came supérieure 5.
8. Dévisser la vis sans tête 4.
9. Sortir du boîtier 6 le socle avec la tige de commande 7.
10. Visser le socle 6 dans l’adaptateur au moyen d’une clé à écrou de 27 mm.
11. Visser la tige de commande 7 avec une clé six pans mâle de 4 mm dans l’écrou de tige du
servomécanisme (attention: filetage à gauche).
12. Pousser le boîtier sur le socle 6:
- Pousser le positionner de telle façon que le connecteur électrique soit placé dans la
position voulue.
- Serrer à bloc la vis sans tête 4.
13. Put upper cam 5 on the spindle 7.
14. Raccordements électriques selon schémas, voir chapter 7 „ Raccordements électriques“.
